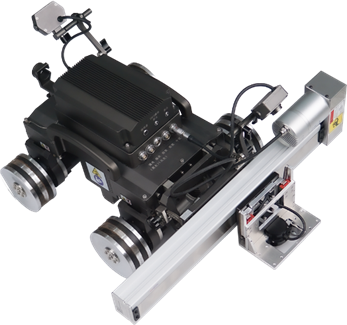

TG-M704 Magnetic Crawler C-scan Σύστημα μέτρησης πάχους διάβρωσης με ακρίβεια 0,04 mm και εμβέλεια 2~120 mm για χάλυβα Δεν απαιτείται σύνδεσμος

Το σύστημα μέτρησης πάχους διάβρωσης TG-M704 Magnetic Crawler C-scan επιτρέπει την ταχεία ανίχνευση διάβρωσης πάχους τοίχου σε μεγάλο υψόμετρο μέσω τηλεχειρισμού.Αυτό το καινοτόμο σύστημα εξαλείφει την ανάγκη για σκαλωσιές, η επιφανειακή γυάλωση των αντι-σβέσεων στρωμάτων, και η εφαρμογή συσσωρευτών.

• Χρησιμοποιεί σπάνιες γης υψηλής αντοχής τροχούς μόνιμου μαγνήτη για ασφαλή τοποθέτηση - δεν θα πέσει ακόμη και κατά την διακοπή ρεύματος
• Εκτελεί οριζόντιες, κατακόρυφες και αντιστροφές πολλαπλών κινημάτων σε σιδηρομαγνητικά στοιχεία
• Εξοπλισμένο με ηλεκτρομαγνητικό υπερηχητικό ανιχνευτή μέτρησης πάχους για ταχεία ανίχνευση και τοποθέτηση της διάβρωσης
• Εντατική και ακριβής σάρωση των υποψιαζόμενων περιοχών διάβρωσης ποσοτικοποιεί τη διάβρωση του τοίχου
• Τυποποιημένες οθόνες σάρωσης Α, Β και Γ για ολοκληρωμένη ανάλυση πάχους
• Ενσωματωμένη κάμερα βίντεο για παρακολούθηση επιφάνειας επιθεώρησης σε πραγματικό χρόνο
• Δραστηριότητα τηλεχειρισμού με προκαθορισμένες διαδρομές σάρωσης για αυτοματοποιημένη σάρωση

• Ενσωματωμένες διπλές κάμερες με μπροστινή και οπίσθια θέαγια παρακολούθηση σε πραγματικό χρόνο και έλεγχο τροχιάς
• Δυνατή μαγνητική αναρρόφηση με μεγάλη χωρητικότητα φορτίου(μέχρι 16 kg κάθετου κινήματος προς τα πάνω)
• Πολλαπλές στάσεις κίνησης: κάθετη, οριζόντια, κλίση και ανάποδα λειτουργία
• Υψηλή ακρίβεια κίνησης με τετρακινητήρα τετρακίνησης και προγραμματισμένη ανίχνευση βημάτων σε επίπεδο χιλιοστών
• Σύνθετο σχεδιασμό με μικρή ακτίνα στροφής για εύκολο ελιγμό
• Οδηγία προσανατολισμένη προς την κίνηση με μακροεπιτήρηση βίντεο
• Απόσταση τοποθέτησης (λάθος ≤ 30 mm) με προαιρετική σήμανση ελαττώματος
• Επαγγελματικό μηχανισμό συμπίεσης σάρωσης εξασφαλίζει τη σταθερότητα ταξιδιού και τη σύνδεση ανιχνευτών
• Υψηλή ηλεκτρική ασφάλεια με ειδικά καλώδια, ανθεκτικές σε έκρηξη πρίζες και προστασία από διαρροές
• Σφραγισμένο προστατευτικό κουτί για EAMT και ενότητες κυκλωμάτων

• Διοικητής: CPU ≥ i5/4GHz τετραπυρηνικό, 10,6 ιντσών οθόνη HD υψηλής φωτεινότητας, σκληρός δίσκος υψηλής ταχύτητας 500G, προστασία IPX3
• Καλώδιο ελέγχου: 30m (προσαρμόσιμο ≤ 50m)
• Διαδρομές κίνησης: γραμμικά, ζιγκ ζάγκ και πρότυπα σαρώσεως τύπου τόξου
• Διαμήκη κίνηση: ταχύτητα βήματος 5~200mm/s, ικανότητα διέλευσης φραγμού ≤4mm
• Κράτη C-scan: συνολική διαδρομή 300 mm (προσαρμόσιμη), ταχύτητα 0-80mm/s
• Ελάχιστη ακτίνα καμπυλότητας επιφάνειας: ≥0,75m (χωρίς υπολειπόμενο ύψος), ≥1,5m (με συγκόλληση)
• Κεφάλαιο: 350×330×230mm, βάρος 17kg, περνά μέσα από τρύπες Φ450mm
• Διαχειριστή: 220×145×60mm, 3,5" οθόνη αφής, βάρος 0,4kg
• Βίντεο: διπλές κάμερες, 3 εκατομμύρια pixels/2304×1296 ανάλυση
• Δύναμη: AC100~240V, 50/60Hz, κατανάλωση ≤200VA
• Συνθήκες λειτουργίας: -10°C~+50°C, υγρασία ≤85% R.H.

• Δεν απαιτείται γυάλισμα επιφάνειας - διεισδύει σε επικάλυψη κατά της διάβρωσης και σκουριά χωρίς σύνδεσμο
• Μέτρηση πάχους μέσω επιφανειακών επικάλυψεών έως 4 mm πάχους
• Μη κατακόρυφη μέτρηση έως ± 25° για ευέλικτη τοποθέτηση του ανιχνευτή
• Πολλαπλές μορφές προβολής: ψηφιακές τιμές, A-scan, B-scan με βάση το χρόνο και B-scan με βάση την απόσταση
• Ειδικός ευφυής αλγόριθμος με τρεις τρόπους μέτρησης πάχους
• Ενσωματωμένη βάση δεδομένων ταχύτητας κύματος κοπής υλικού με προσαρμόσιμες τιμές

• Ακριβότητα μέτρησης πάχους: 0,04 mm
• Πεδίο μέτρησης: 2~120 mm (χάλυβας)
• Διάκριση εργασίας/απογείωση: ≤4 mm
• Μη κατακόρυφη: ±25°
• Περιοχή ταχύτητας ήχου: 1000~9999 m/s, αύξηση ρύθμισης 1 m/s
• Λειτουργία πύλης: αυτόματη πύλη, χειροκίνητη μονοπύλη, χειροκίνητη διπλή πύλη
• Ηλεκτρομαγνητικός μετρητής υπερήχων: μαγνητική αναρρόφηση ≤15N, Φ30×44mm, βάρος ≤80g
• Θερμοκρασία λειτουργίας: -10~+50°C

• Ταυτόχρονη εμφάνισητων αποτελεσμάτων σάρωσης A, B και C
• Η άμεση δημιουργία αρχείων δοκιμών μελίστες τιμών πάχουςγια ανάλυση δεδομένων
• Συμβατό με λειτουργικά συστήματα (32/64 bit)
