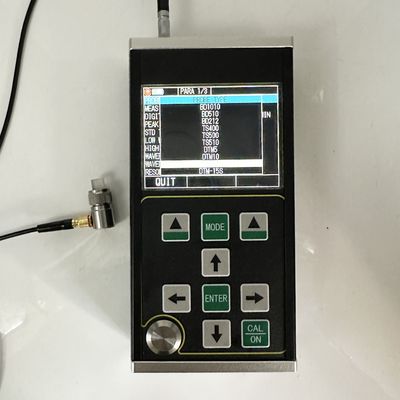

TG-5700 μετρητής πάχους υπερήχων υψηλής ακρίβειας με λειτουργία σάρωσης A/B και ανάλυση 0,001 mm

Το TG-5700 είναι ένας νέος τύπος φορητού ψηφιακού μετρητή πάχους υπερήχων υψηλής ακρίβειας με σάρωση A/B. Υιοθετεί την αρχή της μέτρησης πάχους υπερήχων με βάση την ανάκλαση παλμού. Είναι κατάλληλο για τη μέτρηση του πάχους του υλικού που μπορεί να κάνει το υπερηχητικό κύμα να διαδίδεται σε αυτό με σταθερή ταχύτητα και να πάρει την ανάκλαση από το πίσω μέρος του. Η ανάλυση μέτρησης είναι 0,001 mm και το εύρος μέτρησης είναι τόσο λεπτό όσο 0,15 mm (ατσάλι).

Αυτό το προϊόν μπορεί να μετρήσει με ακρίβεια τις πλάκες και τα επεξεργασμένα μέρη. Από την άλλη πλευρά, μπορεί να παρακολουθεί τον βαθμό λέπτυνσης των σωλήνων και των δοχείων πίεσης στον εξοπλισμό παραγωγής μετά από διάβρωση κατά τη χρήση. Μπορεί να χρησιμοποιηθεί στο πετρέλαιο, τη χημική βιομηχανία, τη μεταλλουργία, τη ναυπηγική, την αεροδιαστημική, την ενέργεια και άλλους τομείς.

Αυτό το προϊόν συμμορφώνεται με τα ακόλουθα πρότυπα: Προδιαγραφή βαθμονόμησης για μετρητή πάχους υπερήχων (JJF 1126-2004).

• Αυτό το προϊόν διαθέτει λειτουργία σάρωσης Α, λειτουργία σάρωσης Β και λειτουργία αριθμητικής εμφάνισης
• Το εύρος μέτρησης είναι ευρύ και η μοναδική τεχνολογία "multiple echo" υιοθετείται για την πραγματοποίηση της μέτρησης εξαιρετικά λεπτών εξαρτημάτων, με ελάχιστο πάχος μέτρησης 0,15mm (χάλυβας)
• Αυτό το προϊόν μπορεί να μετρήσει το πάχος με υψηλή ακρίβεια και η μέγιστη ανάλυση μέτρησης μπορεί να φτάσει τα 0,001 mm. Η ανάλυση επανάληψης μπορεί να φτάσει τα ± 0,002 mm
• Έχει τις λειτουργίες της διεισδυτικής επίστρωσης και της μέτρησης ηχώ σε ηχώ, η οποία χρησιμοποιείται για τη μέτρηση υλικών με στρώμα βαφής και επίστρωση στην επιφάνεια
• Πολλαπλές λειτουργίες μέτρησης: οι λειτουργίες mb-e, EE και me-e ανταποκρίνονται στη μέτρηση των συμβατικών παχύρρευστων τεμαχίων. Η λειτουργία Thin πραγματοποιεί τη μέτρηση των λεπτών τμημάτων
• Οι αριθμητικοί τρόποι λειτουργίας περιλαμβάνουν: λειτουργία συμβατικής τιμής πάχους, λειτουργία ρυθμού διαφοράς/μείωσης και λειτουργία μέγιστης τιμής
• Δύο λειτουργίες απολαβής: αυτόματη απολαβή / χειροκίνητη απολαβή
• Μπορούν να ρυθμιστούν η χειροκίνητη απενεργοποίηση και η αυτόματη απενεργοποίηση, με λειτουργία εξοικονόμησης ενέργειας
• Υποστηρίζει μια ποικιλία ανιχνευτών, συμπεριλαμβανομένου ανιχνευτή διπλού κρυστάλλου και ανιχνευτή μονού κρυστάλλου, και υποστηρίζει ανιχνευτή υψηλής συχνότητας έως και 20 MHz
• Υποστηρίζει μαζική αποθήκευση και μπορεί να αποθηκεύσει 100000 τιμές πάχους, 500 ομάδες κυματομορφών σάρωσης A και 500 ομάδες κυματομορφών σάρωσης B ταυτόχρονα
• Μεγάλη έγχρωμη οθόνη TFT-LCD 3,5 ιντσών με ανάλυση 320x240 υψηλής ευκρίνειας (QVGA)
• Διαθέτει μια ποικιλία μεθόδων βαθμονόμησης, υποστηρίζει τη βαθμονόμηση ενός σημείου, τη βαθμονόμηση πολλών σημείων και τις λειτουργίες χειροκίνητης βαθμονόμησης και μπορεί να βαθμονομήσει την ταχύτητα του ήχου και τη θέση μηδέν ανιχνευτή ταυτόχρονα. Υποστηρίζει διόρθωση διαδρομής v του καθετήρα διπλού κρυστάλλου
• Υποστηρίζει τη μετατροπή του μετρικού και του βρετανικού συστήματος. Μπορεί να εναλλάσσεται μεταξύ μονάδων χιλιοστών και ιντσών
• Υποστηρίζει αγγλική εμφάνιση

Είναι κατάλληλο για τη μέτρηση του πάχους μετάλλων (όπως χάλυβας, χυτοσίδηρος, αλουμίνιο, χαλκός κ.λπ.), πλαστικών, κεραμικών, γυαλιού, ρητίνης, ινών γυαλιού και άλλων καλών αγωγών υπερήχων.

Η αρχή της μέτρησης του πάχους των υπερήχων είναι παρόμοια με αυτή της μέτρησης των κυμάτων φωτός. Ο υπερηχητικός παλμός που εκπέμπεται από τον ανιχνευτή φτάνει στο μετρούμενο αντικείμενο και διαδίδεται στο αντικείμενο. Όταν φτάσει στη διεπαφή υλικού, αντανακλάται πίσω στον καθετήρα. Το πάχος του μετρούμενου υλικού προσδιορίζεται με ακρίβεια μέτρησης του χρόνου διάδοσης με υπερήχους στο υλικό.

Σημείωση: η εταιρεία διατηρεί το δικαίωμα να προβεί σε τεχνικές τροποποιήσεις χωρίς προηγούμενη ειδοποίηση.

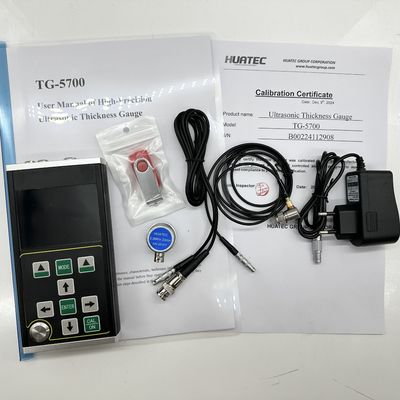

• Κύρια μονάδα TG-5700 - 1 τεμ
• Μετατροπέας μονού στοιχείου 2,5M Φ20, εύρος δοκιμής 4-1800mm - 1τμχ
• Μπουκάλι συνδετήρα - 1 τεμ
• Θήκη μεταφοράς - 1 τεμ
• Εγχειρίδιο οδηγιών - 1 τεμ
• Πιστοποιητικό βαθμονόμησης - 1 τεμ

• Διάφορος ανιχνευτής με διαφορετική συχνότητα, μονός καθετήρας 8mm/10mm/12mm και ανιχνευτές πάχους υπερήχων TR
• Διάφορα μπλοκ σφηνών βημάτων
• Λογισμικό δεδομένων υπολογιστή

Συσκευασία: Τυποποιημένη συσκευασία εξαγωγής, καντόνι
