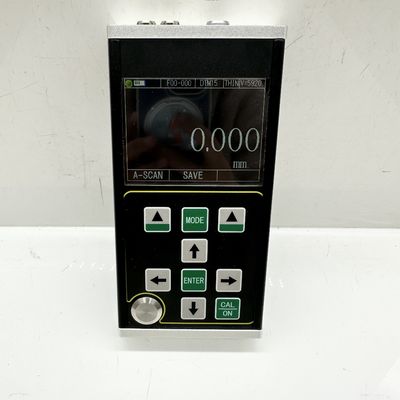

TG-5700 Υψηλής ακρίβειας υπερηχογράφος μετρητή πάχους
Το TG-5700 είναι μια νέα γενιά φορητού ψηφιακού υπερηχητικού μετρητή πάχους υψηλής ακρίβειας με δυνατότητες ανίχνευσης A / B.Χρησιμοποιώντας την αρχή της αντανάκλασης παλμού της μέτρησης πάχους υπερήχων, παρέχει εξαιρετική ακρίβεια με ανάλυση μέτρησης 0,001 mm και εύρος λεπτού 0,15 mm (χάλυβα).
Επισκόπηση του προϊόντος
Αυτό το προηγμένο όργανο μετρά με ακρίβεια πλάκες και επεξεργασμένα εξαρτήματα, ενώ παρακολουθεί την αραίωση που προκαλείται από τη διάβρωση σε σωλήνες και δοχεία υπό πίεση κατά τη διάρκεια της λειτουργίας.ΜεταλλουργίαΣυμμορφώνεται με τις προδιαγραφές βαθμονόμησης για το υπερηχητικό μετρητή πάχους (JJF 1126-2004).
Κύρια χαρακτηριστικά λειτουργίας
- Πολλαπλές λειτουργίες εμφάνισης: A-scan, B-scan και αριθμητική εμφάνιση
- Ευρύ εύρος μετρήσεων με μοναδική τεχνολογία "πολλαπλών ηχών" για εξαιρετικά λεπτά μέρη (χαλύβδινο ελάχιστο 0,15 mm)
- Μέτρηση υψηλής ακρίβειας με ανάλυση έως 0,001 mm και ανάλυση επανάληψης ± 0,002 mm
- Πληροφορίες σχετικά με την ανάλυση των επιφανειακών χρωμάτων και επιφανειακών επιφανειακών επιφανειών
- Πολλαπλές λειτουργίες μέτρησης: MB-E, E-E, ME-E για συμβατικά εργασιακά κομμάτια· λειτουργία THIN για λεπτά μέρη
- Αριθμητικές λειτουργίες: συμβατικό πάχος, διαφορά/λιγάνωση και λειτουργίες μέγιστης τιμής
- Διπλή λειτουργία αύξησης: αυτόματος και χειροκίνητος έλεγχος αύξησης
- Λειτουργία εξοικονόμησης ενέργειας με ρυθμίσεις χειροκίνητης/αυτόματης διακοπής
- Υποστηρίζει διάφορους ανιχνευτές, συμπεριλαμβανομένων διπλών κρυστάλλων και μονοκρυστάλλων, μέχρι 20MHz υψηλής συχνότητας
- Δυνατότητα αποθήκευσης μάζας: 100.000 τιμές πάχους, 500 μορφές κύματος A-scan, 500 μορφές κύματος B-scan
- 3.5 ιντσών έγχρωμη οθόνη TFT-LCD με ανάλυση 320x240 QVGA
- Μέθοδοι πολλαπλής βαθμονόμησης: μονά-σημείο, πολλαπλό-σημείο και χειροκίνητη βαθμονόμηση
- Μετατροπή μετρικών/ιμπεριαλικών μονάδων και υποστήριξη της αγγλικής γλώσσας
Εφαρμόσιμα υλικά
Κατάλληλο για τη μέτρηση του πάχους των μετάλλων (χάλυβα, χυτοσίδηρο, αλουμίνιο, χαλκό), πλαστικών, κεραμικών, γυαλιού, ρητίνης, υαλοειδούς και άλλων υπερήχων αγωγών.
Βασικές Αρχές
Η μέτρηση πάχους με υπερηχογράφηση λειτουργεί παρόμοια με τη μέτρηση των φωτεινών κυμάτων.Το πάχος του υλικού καθορίζεται με ακριβή μέτρηση του χρόνου εξάπλωσης υπερήχων μέσω του υλικού.
Παράμετροι προδιαγραφών
Σημείωση: Η εταιρεία διατηρεί το δικαίωμα να πραγματοποιεί τεχνικές τροποποιήσεις χωρίς προηγούμενη ειδοποίηση.
| Παράμετρος |
Ειδικές προδιαγραφές TG-5700 |
| Τύπος ανιχνευτή |
Μονόκρυσματικό ανιχνευτή / διπλόκρυσματικό ανιχνευτή |
| Πεδίο μέτρησης (χάλυβας 45*) |
0.15 mm - 1800 mm |
| Σταθερότητα της ένδειξης |
Τεχνολογία μηδενικής διασταύρωσης και πολλαπλής ηχώ για υψηλή σταθερότητα και αξιοπιστία |
| Συχνότητα μέτρησης |
4Hz, 8Hz, 16Hz |
| Απόφαση |
0.1mm, 0.01mm, 0.001mm |
| Ακριβότητα |
0.001mm |
| Γεννήτρια παλμών |
Αρνητική εκπομπή τετραγωνικού κύματος με αυτόματη αντιστοίχιση με ανιχνευτές |
| Πεδίο ταχύτητας ήχου |
400-19999m/s |
| Κλείδιο βαθμονόμησης |
4 mm (χάλυβας) |
| Αυτόματη διακοπή λειτουργίας |
5 λεπτά, 10 λεπτά, 20 λεπτά, ή χειροκίνητη διακοπή |
| Κλιμάκωση ανιχνευτών |
Μία μονάδα βαθμονόμησης, πολλαπλή μονάδα βαθμονόμησης |
| Κέρδος |
Αυτοματοποιημένος έλεγχος ισχύος, χειροκίνητος έλεγχος ισχύος (0-70dB) |
| Τρόπος ανίχνευσης |
Ραδιοσυχνότητα (RF), θετικό μισό κύμα (POS), αρνητικό μισό κύμα (NEG), πλήρες κύμα (FULL) |
| Τρόπος μέτρησης |
MB-E, E-E (περιορισμός διείσδυσης), ME-E (πολλαπλή ηχώ), THIN ( λεπτός τοίχος) |
| Αριθμητική λειτουργία |
Αξία πάχους, τιμή διαφοράς/μείωσης, μέγιστη/ελάχιστη τιμή |
| Λειτουργία A-scan |
Διαθέσιμο |
| Τρόπος σάρωσης B |
Διαθέσιμο |
| Ενδεικτική ένδειξη ζεύξης |
Διαθέσιμο |
| Δείκτης μπαταρίας |
Διαθέσιμο |
| Γλώσσα |
Αγγλικά |
| Μονάδα |
mm/inch |
| Λειτουργία μενού |
Διαθέσιμο |
| Λογισμικό |
Δυναμική ρύθμιση πύλης, κενό, κενό ηχώ, πάγωμα ηχώ, μετάφραση και κλιμάκωση |
| Λειτουργία αποθήκευσης |
100,000 τιμές πάχους (100 ομάδες), 500 μορφές κύματος A-scan, 500 μορφές κύματος B-scan |
| Αναβάθμιση προγράμματος υποδοχής |
Διαθέσιμο |
| Εμφάνιση |
3.5" QVGA (320×240) έγχρωμη οθόνη TFT-LCD |
| Διαβίβαση δεδομένων |
RS-232 σειριακή επικοινωνία και USB |
| Θερμοκρασία λειτουργίας |
-10°C έως +50°C (ειδικές απαιτήσεις: -20°C) |
| Δραστηριακή τάση |
Τέσσερις μπαταρίες AA με χαμηλή τάση |
| Συνολική διάσταση |
204 x 100 x 36 (mm) |
| Συνολικό βάρος |
310 g (χωρίς μπαταρία) |
| Η μπαταρία. |
4 στεγνές μπαταρίες AA |

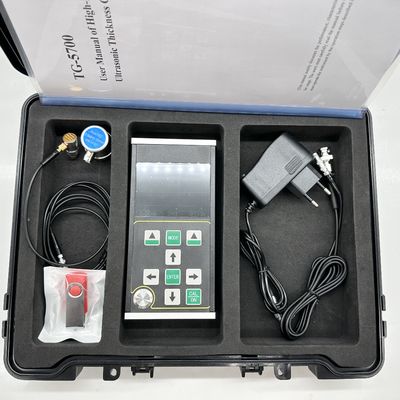

Τυπική παράδοση
- Κεντρική μονάδα TG-5700 - 1pc
- 2.5M Φ20 μετατροπέας ενός στοιχείου (περίοδος δοκιμής 4-1800mm) - 1pc
- Φιαλίδιο συσσωρευτών - 1pc
- Κουτί - 1pc.
- Εγχειρίδιο χρήσης - 1pc
- Πιστοποιητικό βαθμονόμησης - 1pc
Προαιρετικά αξεσουάρ
- Διαφορετικοί ανιχνευτές με διαφορετική συχνότητα, μεμονωμένοι ανιχνευτές 8mm/10mm/12mm και ανιχνευτές υπερηχητικού πάχους TR
- Διαφορετικά μπλοκ σφήνας
- Λογισμικό PC Data
Συσκευή
Τυπικό πακέτο εξαγωγής, καντόνι
Προαιρετικά ανιχνευτικά
| Πρότυπο ανιχνευτή |
Συχνότητα |
Μέγεθος |
Πεδίο |
| TS400 Διπλός κρυστάλλινος ανιχνευτής |
10MHz |
5 χιλιοστά |
0.5-50mm |
| TS500 Διπλός κρυστάλλινος ανιχνευτής |
5MHz |
5 χιλιοστά |
1.0-65mm |
| TS510 Διπλός κρυστάλλινος ανιχνευτής |
5MHz |
10 χιλιοστά |
1.0-500 χιλιοστά |
| DTM15 Μονόκρυσματικός ανιχνευτής |
15MHz |
6 χιλιοστά |
0.15-22.5mm |
| DTM7.5 Μονόκρυσταλτικός ανιχνευτής |
7.5MHz |
6 χιλιοστά |
0.5-22.5mm |
| DTM10 Μονόκρυσματικός ανιχνευτής |
10MHz |
6 χιλιοστά |
0.3-22.5mm |
| DTM5 Μονόκρυσματικός ανιχνευτής |
5MHz |
6 χιλιοστά |
10,0-22,5 mm |
| BD510 Μονόκρυσματικός ανιχνευτής |
10MHz |
10 χιλιοστά |
1-1000 mm |
| BD212 Μονόκρυσταλτικός ανιχνευτής |
2MHz |
12 χιλιοστά |
4-1800 mm |
| Καλώδιο διπλού κρυστάλλου ανιχνευτή |
- |
| Καλώδιο μονοκρυσταλλικού ανιχνευτή |
- |
