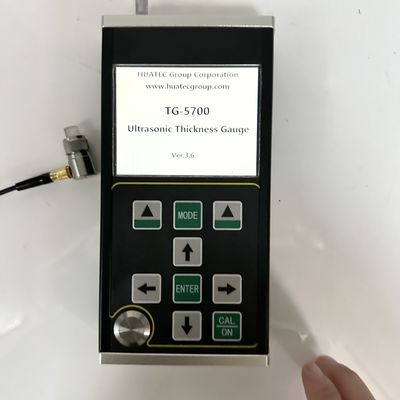

TG-5700 Υψηλής ακρίβειας υπερηχογράφος μετρητή πάχους με ακρίβεια 0,001 mm και A/B σάρωση

Το TG-5700 είναι μια νέα γενιά φορητού ψηφιακού υπερηχητικού μετρητή πάχους υψηλής ακρίβειας με δυνατότητες ανίχνευσης A / B.Χρησιμοποιώντας την αρχή της αντανάκλασης παλμού της μέτρησης πάχους υπερήχων, το όργανο αυτό έχει σχεδιαστεί για υλικά όπου τα υπερηχητικά κύματα διαδίδονται με σταθερή ταχύτητα και αντανακλούν από τις επιφάνειες πίσω.15 mm (χάλυβας), παρέχει εξαιρετική ακρίβεια για βιομηχανικές εφαρμογές.

Αυτό το όργανο μετρά με ακρίβεια πλάκες και επεξεργασμένα εξαρτήματα, ενώ παρακολουθεί την αραίωση που προκαλείται από τη διάβρωση σε σωλήνες και δοχεία πίεσης εντός εξοπλισμού παραγωγής.χημικά, μεταλλουργία, ναυπηγική, αεροδιαστημική και ενεργειακή βιομηχανία.

Συμμορφώνεται με τις προδιαγραφές βαθμονόμησης για το υπερηχητικό μετρητή πάχους (JJF 1126-2004).

• Τρόποι A-scan, B-scan και αριθμητική απεικόνιση
• Ευρύ εύρος μετρήσεων με μοναδική τεχνολογία "πολλαπλών ηχών" για εξαιρετικά λεπτά μέρη (χαλύβδινο ελάχιστο 0,15 mm)
• Μέτρηση υψηλής ακρίβειας με ανάλυση έως 0,001 mm και ανάλυση επανάληψης ± 0,002 mm
• Πληροφορίες σχετικά με την ανάλυση των επιφανειακών επιφάνειων
• Πολλαπλές λειτουργίες μέτρησης: MB-E, E-E, ME-E για συμβατικά εργασιακά κομμάτια· λειτουργία THIN για λεπτά μέρη
• Αριθμητικές λειτουργίες: συμβατικό πάχος, διαφορά/λιγάνωση και μέγιστη τιμή
• Διπλή λειτουργία αύξησης: αυτόματος και χειροκίνητος έλεγχος αύξησης
• Ρυθμίσεις χειροκίνητης και αυτόματης διακοπής με λειτουργία εξοικονόμησης ενέργειας
• Υποστηρίζει διάφορους ανιχνευτές, συμπεριλαμβανομένων διπλών κρυστάλλων και μονοκρυστάλλων, μέχρι 20MHz υψηλής συχνότητας
• Δυνατότητα αποθήκευσης μάζας: 100.000 τιμές πάχους, 500 μορφές κύματος A-scan, 500 μορφές κύματος B-scan
• 3.5 ιντσών έγχρωμη οθόνη TFT-LCD με ανάλυση 320x240 QVGA
• Μέθοδοι πολλαπλής βαθμονόμησης: μονά-σημείο, πολλαπλό-σημείο και χειροκίνητη βαθμονόμηση
• Μετατροπή μετρικών/ιμπεριαλικών μονάδων (mm/inch)
• Διασύνδεση στα αγγλικά

Κατάλληλο για τη μέτρηση του πάχους των μετάλλων (χάλυβα, χυτοσίδηρο, αλουμίνιο, χαλκό), πλαστικών, κεραμικών, γυαλιού, ρητίνης, υαλοειδούς και άλλων υπερήχων αγωγών.

Η μέτρηση πάχους με υπερηχογράφηση λειτουργεί παρόμοια με τη μέτρηση των φωτεινών κυμάτων.αντανακλάται από τη διεπαφή του υλικού πίσω στη σφαίραΤο πάχος του υλικού καθορίζεται με ακριβή μέτρηση του χρόνου εξάπλωσης των υπερηχητικών μέσω του υλικού.

Σημείωση: Η εταιρεία διατηρεί το δικαίωμα να πραγματοποιεί τεχνικές τροποποιήσεις χωρίς προηγούμενη ειδοποίηση.

• Κεντρική μονάδα TG-5700 - 1pc
• 2.5M Φ20 μετατροπέας ενός στοιχείου (περίοδος δοκιμής 4-1800mm) - 1pc
• Φιαλίδιο συσσωρευτών - 1pc
• Κουτί - 1pc.
• Εγχειρίδιο χρήσης - 1pc

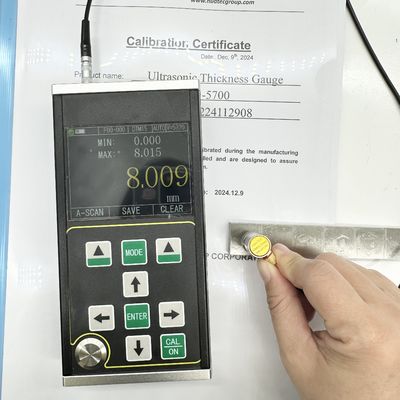

• Πιστοποιητικό βαθμονόμησης - 1pc

Διαφορετικοί ανιχνευτές με διαφορετικές συχνότητες, ένας ανιχνευτής 8mm / 10mm / 12mm, ανιχνευτές υπερήχων TR, μπλοκ βήματος, και λογισμικό δεδομένων PC.

Τυπικό πακέτο εξαγωγής, καντόνι.
