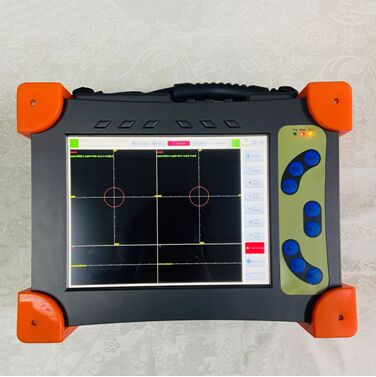

Διπλής συχνότητας Ανιχνευτής Ελαττωμάτων Ρεύματος Eddy Ανιχνεύει Μεταλλικά Ελαττώματα σε Μεταλλικό Υλικό

Ανιχνευτής Ελαττωμάτων με Ρεύματα Eddy Διπλής Συχνότητας Ανιχνεύει Μεταλλικά Ελαττώματα σε Μεταλλικά Υλικά

Η σειρά HUATEC HEF-600 είναι ένας νέος ανιχνευτής ελαττωμάτων με ρεύματα Eddy από την εταιρεία μας, είναι ένα όργανο που έχει ενσωματώσει τέσσερις λειτουργίες όπως συμβατικό ρεύμα Eddy, μαγνητική μνήμη (προαιρετικό), μετρητή πάχους (προαιρετικό), μέτρηση ηλεκτρικής αγωγιμότητας (προαιρετικό), ταξινόμηση σκληρότητας (προαιρετικό), οι χρήστες μπορούν να επιλέξουν τις κατάλληλες λειτουργίες με βάση διαφορετικές ανάγκες, έτσι μπορεί να μειώσει αποτελεσματικά το κόστος ανίχνευσης. Ταυτόχρονα, το όργανο είναι εξοπλισμένο με ισχυρούς διπύρηνους επεξεργαστές, ενσωματωμένο λειτουργικό σύστημα. Χρησιμοποιεί την πιο προηγμένη ψηφιακή ηλεκτρονική τεχνολογία, τεχνικές δοκιμών μαγνητικής μνήμης και τεχνολογία μικροεπεξεργαστών. Είναι σε θέση να ανιχνεύει τα μεταλλικά ελαττώματα σε μεταλλικά υλικά και να γνωρίζει τους τύπους κράματος και τις συνθήκες θερμικής επεξεργασίας, την αλλαγή πάχους και ούτω καθεξής. Έχει ένα μενού που εμφανίζει όλες τις ρυθμίσεις και τις επιλογές μενού, είναι ένας πολύ πρακτικός, εύκολος στη χρήση πολυλειτουργικός φορητός εξοπλισμός δοκιμών ρευμάτων Eddy, αλλά μπορεί επίσης να κάνει μέτρηση ηλεκτρικής αγωγιμότητας, πάχους μη μεταλλικής επίστρωσης.

Εύρος συχνότητας ανίχνευσης: 50 Hz-10 MHz, κέρδος: 0-90.0 dB, φάση: 0-359 μοίρες, συμπεριλαμβανομένης της ρύθμισης της φάσης αποκόλλησης, της επιλογής του φορτίου ισορροπίας σε απόλυτη και διαφορική επιθεώρηση, καλύπτει ευρέως τις ανάγκες ανίχνευσής σας. Είναι μικρό σε μέγεθος και ελαφρύ, και ο σχεδιασμός της συσκευασίας του πληροί τις απαιτήσεις της εργονομίας. Ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου υψηλής απόδοσης, η μπαταρία μπορεί να λειτουργεί συνεχώς για περισσότερο από 12 ώρες. Έτσι, είναι ιδανικό για μηχανικούς πεδίου, είτε ανεβαίνουν σκάλες, είτε στριμώχνονται σε στενά ανοίγματα, είτε εργάζονται σε ύψος. Η μεγάλη οθόνη του, η έγχρωμη οθόνη LCD υψηλής ανάλυσης μπορεί να είναι ευδιάκριτη υπό οποιεσδήποτε συνθήκες φωτισμού.

Το όργανο μπορεί να πραγματοποιήσει "ανόητη" λειτουργία. Σύμφωνα με την απαιτούμενη εργασία ανίχνευσης, οι παράμετροι της διαδικασίας όπως η συχνότητα, το κέρδος και η φάση προεπιλέγονται από επαγγελματίες. Στην πραγματική μέτρηση, οι αντίστοιχες παράμετροι της διαδικασίας δοκιμής μπορούν να προσαρμοστούν ανά πάσα στιγμή. Οι χειριστές μπορούν να εργάζονται χωρίς ειδική εκπαίδευση για μεγάλο χρονικό διάστημα.

Αυτό το φορητό όργανο είναι διαθέσιμο στην αεροπορία, την αεροδιαστημική, την ενέργεια και την πετροχημεία για την επιτόπια επιθεώρηση χαλκού, τιτανίου, αλουμινίου, ζιρκονίου και άλλες μετρήσεις. Μπορεί να καταστείλει τα παρεμβαλλόμενα σήματα που προκαλούνται από την ανωμαλία των υλικών του τεμαχίου εργασίας, την ιζηματοποίηση, τη βρωμιά και τους κραδασμούς για να επιτύχει καλύτερη ακρίβεια. Λόγω των πλήρως ψηφιακών σχεδίων, είναι δυνατή η ρύθμιση μιας τυπικής διαδικασίας δοκιμής στο όργανο, για να την ακολουθήσουν οι χρήστες κατά την επιθεώρηση.

2. Παράμετροι

*Μεγάλη οθόνη, υψηλή μέτρηση 10,4 ιντσών έγχρωμη LCD

*Αριθμός συχνότητας: διπλή συχνότητα

*Εύρος συχνότητας: 10 Hz ~ 10 MHz, βήμα: 1 / 5 / 10

*Κέρδος υλικού: 0-40 dB, ελάχιστο βήμα 0,1 dB, κέρδος λογισμικού: 0-99 dB, ελάχιστο βήμα 0,1 dB

*Φάση: 0 ~ 359 ° και 1 ° ανά γρανάζι

*Λειτουργία εμφάνισης: αντίσταση, χρονοβάθμιδα, σημείο και γραμμή

*Αποθήκευση δεδομένων 30GB για τιμές και γραφικά

*Λειτουργικό σύστημα: Linux 3.0

*Γλώσσα λειτουργίας: Αγγλικά

*Απλή λειτουργία, υπόδειξη οθόνης σε πραγματικό χρόνο και διάλογος ανθρώπου-μηχανής

*Διαδικτυακή βοήθεια με γραφικά και κείμενο με πλήκτρα συντόμευσης.

*Ψηφιακό φιλτράρισμα: μπορεί να ρυθμιστεί η υψηλή και χαμηλή συχνότητα διέλευσης

*Συντελεστής φίλτρου: 0-4000

*Γρήγορη ψηφιακή ηλεκτρονική ισορροπία

*Αυτόματη / χειροκίνητη μέτρηση πλάτους και φάσης

*Παράθυρο συναγερμού: Σχήματος ανεμιστήρα, ορθογώνιο, κυκλικό

*Επιλογή φόντου ορθογώνιου συστήματος συντεταγμένων και πολικού συστήματος συντεταγμένων

*Αυτόματη εμφάνιση ημερολογίου και ώρας

*Τροφοδοτικό: 110V ~ 220V (-20% ~ +20%) 50 ~ 60Hz, κατανάλωση ισχύος 10W

*Ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου

*Απαιτήσεις προσαρμογέα: DC15.6V, 6A

*Χρόνος λειτουργίας μπαταρίας: ≥8h

*Θερμοκρασία λειτουργίας: -10 °C -50 °C

*Σχετική υγρασία: ≤80%

*Μέγεθος (Π*Υ*Β): 320 mm X 235mm X 103mm

*Βάρος: 3kg, συμπεριλαμβανομένης της μπαταρίας

*Θύρα USB: 2 θύρες

*Θύρα RS-231: 1 θύρα

*Έξοδος βίντεο: Τυπική έξοδος VGA

*Έξοδος συναγερμού: 8

*Είσοδος έναρξης: 8

*Είσοδος κωδικοποιητή: 1

*Κανάλι δοκιμής: 1-4

*Οδήγηση ανιχνευτή: 1-16

*Λειτουργία εμφάνισης: Πλήρης καμπύλη, Σβήσιμο

*Ανίχνευση: Πλήρες κύμα, θετικό ημι-κύμα, αρνητικό ημι-κύμα, κύμα RF

*Φίλτρο κύματος: φιλτράρισμα 3 σταδίων

3. Βασική αρχή

Ο ανιχνευτής ελαττωμάτων με ρεύματα Eddy είναι μια μέθοδος μη καταστροφικής δοκιμής βασισμένη στην αρχή της ηλεκτρομαγνητικής επαγωγής, η οποία είναι κατάλληλη για αγώγιμα υλικά. Εάν ένας αγωγός τοποθετηθεί σε εναλλασσόμενο μαγνητικό πεδίο, θα υπάρχει επαγόμενο ρεύμα στον αγωγό, δηλαδή, ρεύμα Eddy. Λόγω της αλλαγής διαφόρων παραγόντων (όπως η αγωγιμότητα, η διαπερατότητα, το σχήμα, το μέγεθος και το ελάττωμα) του ίδιου του αγωγού, το επαγόμενο ρεύμα θα αλλάξει. Χρησιμοποιώντας αυτό το φαινόμενο, η φύση, η κατάσταση και το ελάττωμα του αγωγού μπορούν να προσδιοριστούν.

Ο ανιχνευτής ελαττωμάτων με ρεύματα Eddy κάνει τον αγωγό κοντά στο πηνίο με εναλλασσόμενο ρεύμα, και το εναλλασσόμενο μαγνητικό πεδίο δημιουργείται από το πηνίο. Το εναλλασσόμενο μαγνητικό πεδίο περνά μέσα από τον αγωγό και έχει ηλεκτρομαγνητική επαγωγή με αυτό για να δημιουργήσει ρεύμα Eddy στον αγωγό. Το ρεύμα Eddy στον αγωγό θα παράγει επίσης το δικό του μαγνητικό πεδίο. Η επίδραση του μαγνητικού πεδίου του ρεύματος Eddy θα αλλάξει επίσης την ισχύ του αρχικού μαγνητικού πεδίου, γεγονός που θα οδηγήσει σε αλλαγή της τάσης και της αντίστασης του πηνίου. Επομένως, η ισχύς και η κατανομή του ρεύματος Eddy θα επηρεαστούν όταν υπάρχουν ελαττώματα στην επιφάνεια ή κοντά στην επιφάνεια του αγωγού ή όταν αλλάζει το μετρούμενο μεταλλικό υλικό. Η αλλαγή του ρεύματος Eddy θα προκαλέσει αλλαγές στην τάση και την αντίσταση του πηνίου ανίχνευσης. Σύμφωνα με αυτήν την αλλαγή, μπορούμε έμμεσα να γνωρίζουμε την ύπαρξη ελαττωμάτων στον αγωγό και εάν η απόδοση των μεταλλικών υλικών έχει αλλάξει.

4. Οδηγός μοντέλου

5. Τυπική συσκευασία

Κύρια μονάδα

Ανιχνευτής συγκόλλησης με καλώδιο

Μπλοκ βαθμονόμησης ανθρακούχου χάλυβα

Πιστοποιητικό βαθμονόμησης

Εγχειρίδιο οδηγιών

Θήκη μεταφοράς

6. Προαιρετικά αξεσουάρ

Μπλοκ βαθμονόμησης διαφόρων υλικών

Διάφοροι ανιχνευτές για διαφορετικές εφαρμογές
