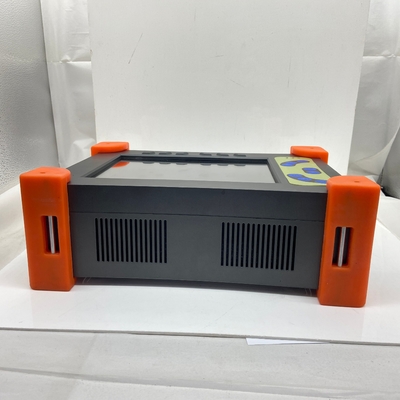

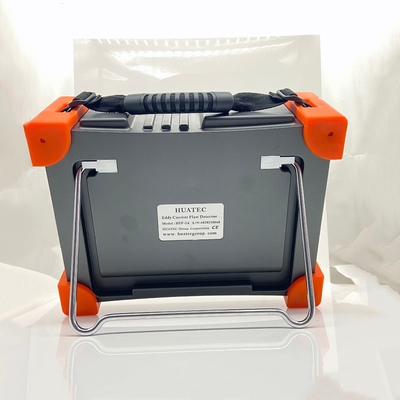

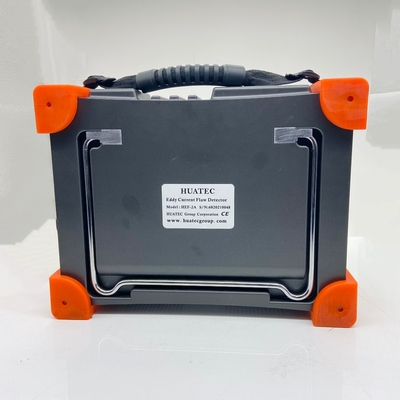

Ανιχνευτής ελαττωμάτων διπλής συχνότητας Eddy Current σειρά HEF-600

Διπλής συχνότητας ανιχνευτής ελαττωμάτων Eddy Current σειρά HEF-600

Η σειρά HUATEC HEF-600 είναι ένας νέος ανιχνευτής ελαττωμάτων Eddy Current από την εταιρεία μας, είναι ένα όργανο που έχει ενσωματωθεί τέσσερις λειτουργίες όπως συμβατικό κύμα Eddy, μαγνητική μνήμη (προαιρετική),μέτρο πάχους (προαιρετικό), μέτρηση ηλεκτρικής αγωγιμότητας (προαιρετική), διαλογή σκληρότητας (προαιρετική), οι χρήστες μπορούν να επιλέγουν τις κατάλληλες λειτουργίες με βάση τις διαφορετικές ανάγκες,Έτσι μπορεί να μειώσει αποτελεσματικά το κόστος της ανίχνευσηςΤαυτόχρονα το όργανο είναι εξοπλισμένο με ισχυρούς διπλού πυρήνα επεξεργαστές, ενσωματωμένο λειτουργικό σύστημα, χρησιμοποιεί την πιο προηγμένη ψηφιακή ηλεκτρονική τεχνολογία,Τεχνικές δοκιμών μαγνητικής μνήμης και τεχνολογία μικροεπεξεργαστών , είναι σε θέση να ανιχνεύσει τα μεταλλικά ελαττώματα στο μεταλλικό υλικό και να γνωρίζει τους τύπους των κράματος και τις συνθήκες θερμικής επεξεργασίας, την αλλαγή πάχους και ούτω καθεξής.Έχει ένα μενού που δείχνει όλες τις ρυθμίσεις και επιλογές μενού, είναι ένα πολύ πρακτικό, εύκολο στη λειτουργία πολυλειτουργικό φορητό εξοπλισμό δοκιμής κυματιδίου ρεύματος, αλλά και για τη μέτρηση της ηλεκτρικής αγωγιμότητας, του πάχους μη μεταλλικής επικάλυψης.

Περιοχή συχνοτήτων ανίχνευσης: 50 Hz-10 MHz, κέρδος: 0-90,0 dB, φάση: 0-359 μοίρες, συμπεριλαμβανομένης της ρύθμισης της φάσης ανάρτησης, της επιλογής του φορτίου ισορροπίας σε απόλυτη και διαφορική επιθεώρηση,ανταποκρίνεται ευρέως στις ανάγκες ανίχνευσηςΗ συσκευή είναι μικρού μεγέθους και ελαφρού βάρους και η σχεδίαση της συσκευασίας της πληροί τις απαιτήσεις της εργονομίας.η μπαταρία μπορεί να λειτουργεί συνεχώς για περισσότερο από 12 ώρεςΈτσι είναι ιδανικό για μηχανικούς πεδίου, είτε είναι να ανεβαίνουν σκάλες, να σφίγγονται σε στενές εισόδους, ή να εργάζονται σε ύψος.η υψηλής ανάλυσης έγχρωμη οθόνη LCD μπορεί να είναι σαφώς ορατή σε όλες τις συνθήκες φωτισμού.

Το όργανο μπορεί να συνειδητοποιήσει τη λειτουργία "ηλίθια".οι αντίστοιχες παραμέτρους της διαδικασίας δοκιμής μπορούν να ρυθμίζονται ανά πάσα στιγμήΟι χειριστές μπορούν να εργαστούν χωρίς ειδική εκπαίδευση για μεγάλο χρονικό διάστημα.

Αυτό το φορητό όργανο είναι διαθέσιμο στην αεροπορία, την αεροδιαστημική, την ενέργεια και την πετροχημική για τη δοκιμή σε λειτουργία για το χάλυβα, το τιτάνιο, το αλουμίνιο, το ζιρκόνιο και άλλες μετρήσεις.Μπορεί να περιορίσει τα σημάδια παρεμβολής που προκαλούνται από την ανισότητα των υλικών του εργαστηρίου, αποθέματα, βρωμιά και αναταραχή για να επιτευχθεί μεγαλύτερη ακρίβεια.για τους χρήστες να λαμβάνουν υπό έλεγχο.

2. Παραμέτροι

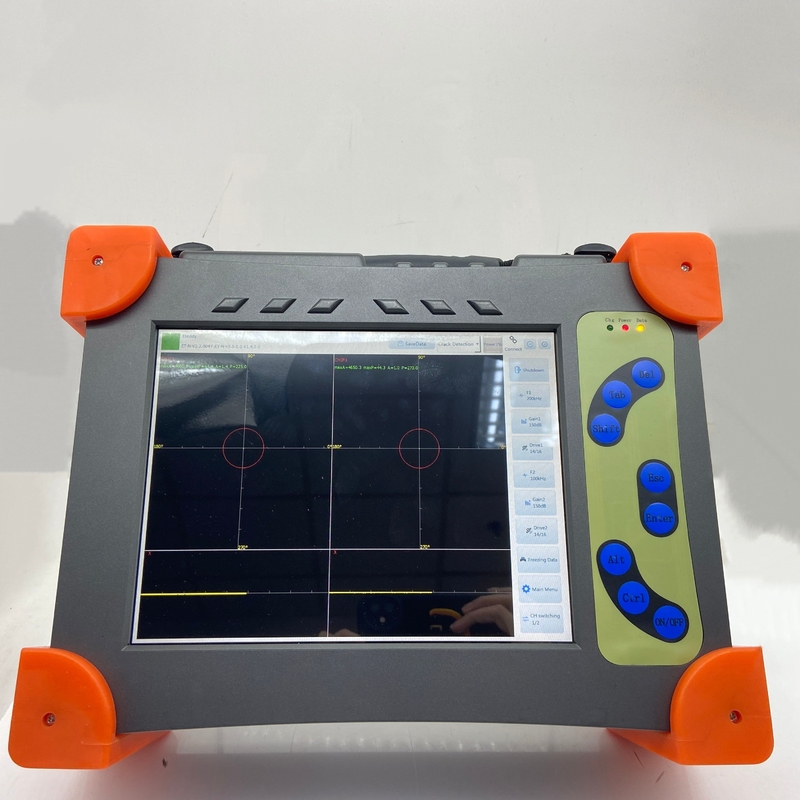

*Μεγάλη οθόνη, υψηλή μέτρηση 10,4 ιντσών έγχρωμη LCD

*Αριθμός συχνότητας: διπλή συχνότητα

* Περιοχή συχνοτήτων: 10 Hz 10 MHz, μέγεθος βήματος: 1 / 5 / 10

* Χρηματοοικονομικό κέρδος:0-40 dB, ελάχιστο βήμα0,1 dB, λογισμικό κέρδος:0-99 dB, ελάχιστο βήμα0,1 dB

*Φάση: 0 ~ 359 ° και 1 ° για κάθε εργαλείο

*Μόδος εμφάνισης: αντίσταση, βάση χρόνου, σημείο και γραμμή

* Αποθήκευση δεδομένων 30GB για τιμές και γραφικά

*Σύστημα λειτουργίας: Linux 3.0

*Γλώσσα λειτουργίας: Αγγλικά

*Εύκολη λειτουργία, προειδοποίηση στην οθόνη σε πραγματικό χρόνο και διάλογος ανθρώπου-μηχανής

*Ενδονησιακά γραφικά και κείμενο βοήθειας.

*Ψηφιακό φιλτράρισμα: μπορεί να ρυθμιστεί υψηλή και χαμηλή συχνότητα διέλευσης

*Συντελεστής φίλτρου:0-4000

*Γρήγορο ψηφιακό ηλεκτρονικό ισοζύγιο

*Αυτόματη / χειροκίνητη μέτρηση πλάτους και φάσης

*Παράθυρο συναγερμού:Σχήμα ανεμιστήρα, ορθογώνιο, κυκλικό

*Επιλογή φόντου ορθογώνιου συστήματος συντεταγμένων και πολικού συστήματος συντεταγμένων

*Αυτόματη εμφάνιση ημερολογίου και ώρας

*Προμήθεια ισχύος: 110V ̇ 220V ((-20% ~ +20%) 50 ̇ 60Hz, κατανάλωση ισχύος 10W

*Συγχρονίζεται με επαναφορτιζόμενη μπαταρία λιθίου

*Απαιτήσεις για προσαρμογέα:DC15.6V, 6A

*Χρόνος παροχής ενέργειας από μπαταρία: ≥8h

*Θερμοκρασία εργασίας: -10°C -50°C

*Σχετική υγρασία: ≤ 80%

*Μέγεθος: 320 χιλιοστά X 235 χιλιοστά X 103 χιλιοστά

*Βάρος: 3 κιλά, περιλαμβάνει μπαταρία

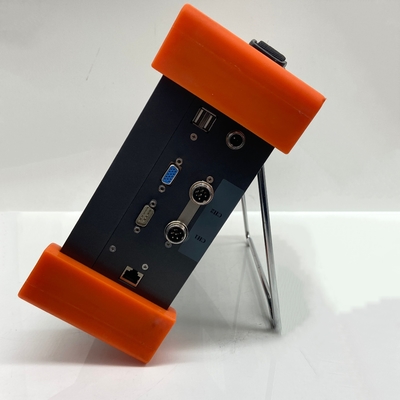

*Πορτ USB: 2 πόρτες

* RS-231 θύρα:1 θύρα

*Απόδοση βίντεο:Συνηθισμένη έξοδος VGA

*Απόδοση συναγερμού:8

*Εισαγωγή εκκίνησης:8

*Εισαγωγή κωδικοποιητή:1

* Τύπος δοκιμής: 1-4

* Οδηγός ανιχνευτή: 1-16

*Μόδος εμφάνισης: Πλήρης καμπύλη, Σκηνή.

* Ανίχνευση: πλήρες κύμα, θετικό μισό κύμα, αρνητικό μισό κύμα, RF κύμα

* Φίλτρο κυμάτων: φιλτράρισμα 3 σταδίων

3. Βασική αρχή

Ο ανιχνευτής ελαττωμάτων κυκλικού ρεύματος είναι μια μη καταστροφική μέθοδος δοκιμής που βασίζεται στην αρχή της ηλεκτρομαγνητικής επαγωγής, η οποία είναι κατάλληλη για αγωγικά υλικά.Εάν ένας αγωγός τοποθετείται σε εναλλασσόμενο μαγνητικό πεδίοΛόγω της αλλαγής διαφόρων παραγόντων (όπως η αγωγιμότητα, η διαπερατότητα, το σχήμα, το μέγεθος και το ελάττωμα) του ίδιου του αγωγού,το επαγόμενο ρεύμα θα αλλάξειΧρησιμοποιώντας αυτό το φαινόμενο, μπορεί να προσδιοριστεί η φύση, η κατάσταση και το ελάττωμα του αγωγού.

Ο ανιχνευτής ελαττωμάτων Eddy current είναι να κάνει τον αγωγό κοντά στην τροχιά με εναλλασσόμενο ρεύμα, και το εναλλασσόμενο μαγνητικό πεδίο καθορίζεται από την τροχιά.Το εναλλασσόμενο μαγνητικό πεδίο περνά μέσα από τον αγωγό και έχει ηλεκτρομαγνητική επαγωγή μαζί του για να δημιουργήσει ρεύμα δίνης στον αγωγόΤο στρογγυλό ρεύμα στον αγωγό θα παράγει επίσης το δικό του μαγνητικό πεδίο.που θα οδηγήσει στην αλλαγή της τάσης και της αντίστασης της τροχιάςΩς εκ τούτου, η αντοχή και η κατανομή του ρεύματος στρογγυλοστρόβιλου θα επηρεαστούν όταν υπάρχουν ελαττώματα στην επιφάνεια του αγωγού ή κοντά σε αυτήν ή όταν αλλάζουν τα μετρούμενα μεταλλικά υλικά.Η αλλαγή του ρεύματος δίνης θα προκαλέσει αλλαγές στην τάση και την αντίσταση της περιστροφής ανίχνευσηςΣύμφωνα με αυτή την αλλαγή, μπορούμε έμμεσα να γνωρίζουμε την ύπαρξη ελαττωμάτων στον αγωγό και αν η απόδοση των μεταλλικών υλικών έχει αλλάξει.

4. Οδηγός μοντέλου

5. Κανονικό πακέτο

Κεντρική μονάδα

Έλεγχος συγκόλλησης με καλώδιο

Ατσάλι άνθρακα με τεμαχικό βαθμονόμησης

Πιστοποιητικό βαθμονόμησης

Εγχειρίδιο χρήσης

Κουτί για κάψιμο

6Προαιρετικά αξεσουάρ

Διαφορετικές μονάδες βαθμονόμησης υλικών

Διαφορετικοί ανιχνευτές για διαφορετικές εφαρμογές
