Φορητός ανιχνευτής υπερήχων με φασική συστοιχία 16/64 εκπομπής/λήψης, Ανιχνευτής φασικής συστοιχίας
Εισαγωγή

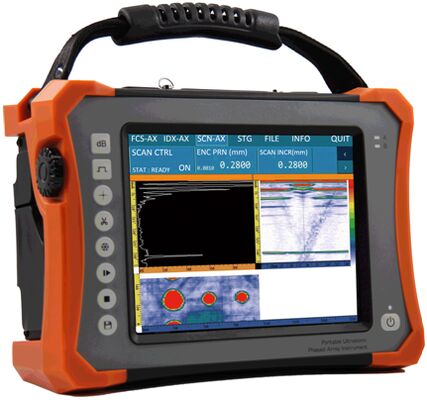

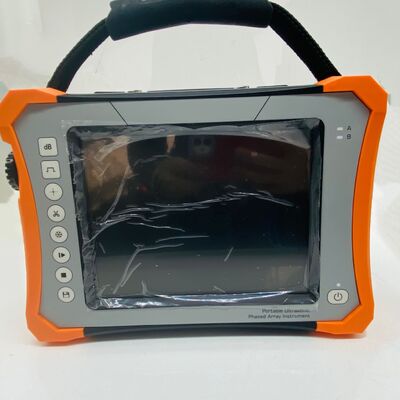

Το HPA-500 είναι ένας φορητός ανιχνευτής υπερήχων με φασική συστοιχία 64 καναλιών, αρχικά αναπτυγμένο από την HUATEC. Είναι αδιάβροχο και αδιάβροχο σε λάδι, χωρίς ανεμιστήρα και με οθόνη αφής. Η καταγραφή δεδομένων ολόκληρης της διαδικασίας, οι καινοτόμοι ανιχνευτές φασικής συστοιχίας και οι μέθοδοι επιθεώρησης ως πλεονεκτήματα, αυτό το μοντέλο εγγυάται ανώτερη απόδοση και υποστήριξη, καθιστώντας το ένα από τα καλύτερα του είδους του για υψηλό λόγο C/P.
Κύρια Λειτουργία
★ Σύστημα Διαχείρισης Αρχείων & Εισόδων για Ευέλικτη Σύνδεση μεταξύ ρύθμισης (Νόμος Εστίασης & Μοντέλο), Βαθμονόμησης και Επιθεώρησης
★ Αρθρωτή Διαμόρφωση: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Συγκόλληση με εγκοπή, Στροφαλοφόρος άξονας, Σωλήνας, TOFD, UT (Συμβατικό),
★ Τρισδιάστατο Μοντέλο Προσομοίωσης
★ Ανάλυση εικόνας
★ Φυσική Δομή Απαγωγής Θερμότητας
★ Δυναμική Εστίαση Βάθους (DDF)
★ Ομαλή Φιλτράρισμα
★ Οθόνη αφής
★ Βαθμονόμηση ACG
★ Βαθμονόμηση TCG
Προδιαγραφή
Διαμόρφωση καναλιών
| Λειτουργία |
PA |
UT |
TOFD |
| Κανάλι |
16:64 |
2 |
2 |
Φυσική Προδιαγραφή
| Οθόνη |
Έγχρωμη οθόνη TFT 11 ιντσών 800x600 |
|
Ανιχνευτής

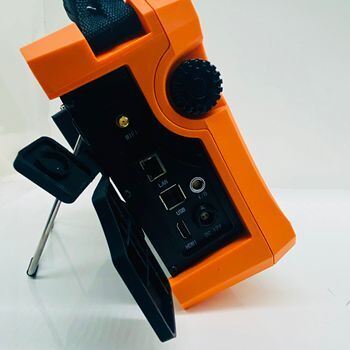

Θύρες
|
Θύρα ανιχνευτή PA 160 ακίδων. Θύρα συμβατικού ανιχνευτή Lemo-00, για T-R ή T&R |
| Θύρες Εισόδου/Εξόδου |
Θύρα USB2.0: 2(τεμ.) |
| HDMI; κωδικοποιητής |
| LAN (Gigabit-NIC); |
| WIFI |
| Είσοδοι/Έξοδοι (θέση σε λειτουργία) |
| Κωδικοποιητής 2D |
| Μνήμη |
Ενσωματωμένη: 16GB RAM + 4GB FLASH. Κάρτα SD (έως 32GB).
Εξωτερική: Μονάδα USB
|
| Βάρος |
3,5Kg (με 1 μπαταρία) |
| Διαστάσεις |
284mm×202mm×95mm |
| Τροφοδοσία |
AC:100～240V, 50～60Hz. DC:12V |
| Φόρτιση |
(μπαταρία) εσωτερικά ή ξεχωριστά |
| Διάρκεια μπαταρίας |
6 ώρες |
| Ισχύς λειτουργίας |
24W |
| Γλώσσα |
Αγγλικά |
|
Θερμοκρασία
Συνθήκες
|
Περιβάλλον: -20℃～50℃
Αποθήκευση: -20℃～60℃
|
| IP |
IP54 |
Προδιαγραφές Απόδοσης
| Λειτουργία |
PA |
UT |
TOFD |
| PRF |
50Hz～10kHz |
50Hz～5kHz |
50Hz～5kHz |
| Τάση |
Διπολική, ±45～±100V, με βήμα 5V
Αρνητικό Τετραγωνικό Κύμα, -75V～-250V, με βήμα 25V
Αρνητικό Τετραγωνικό Κύμα, -75V～-250V, με βήμα 25V
|
20ns～800ns, με βήμα 5ns |
20ns～800ns, με βήμα 5ns |
| 20～800ns, με βήμα 5ns |
20～800ns, με βήμα 5ns
Απόσβεση
|
80Ω / 400Ω |
80Ω / 400Ω |
| 80Ω / 400Ω |
Ρυθμός Δειγματοληψίας |
200MHz |
200MHz |
| 200MHz |
Ακρίβεια Καθυστέρησης |
Δ/Υ |
Δ/Υ |
| Δ/Υ |
Καθυστέρηση λήψης |
mm |
mm |
| Δ/Υ |
Εύρος Ζώνης |
mm |
mm |
| 0.5MHz～15MHz |
Κέρδος |
0.0～110.0dB |
0.0～110.0dB |
| 0.0～110.0dB |
Φίλτρο |
ευρυζωνικό, στενής ζώνης |
ευρυζωνικό, στενής ζώνης |
| ευρυζωνικό, στενής ζώνης |
Ανορθωτής
FW
|
RF |
RF |
| Απόρριψη |
0~80% |
0~80% |
0~80% |
| Λειτουργία σάρωσης |
A/D |
A/D |
A/D |
| Ενεργοποίηση |
Κωδικοποιητής |
Δ/Υ |
Κωδικοποιητής |
| Γραμμή σάρωσης |
Δ/Υ |
mm |
Δ/Υ |
| Κλίση |
L-scan: -89°～+89° |
mm |
mm |
| Δ/Υ |
Έξυπνη Βαθμονόμηση
Ταχύτητα/Καθυστέρηση/ACG/TCG/Κωδικοποιητής
|
mm |
mm |
| Κύμα/Κωδικοποιητής |
Εύρος |
0.0～1000mm, ελάχιστο 1mm |
0.0～2000mm
0.0～2000mm
|
| Καθυστέρηση εμφάνισης |
(μέγιστο)
1000mm
|
2000mm |
2000mm |
|
Μετατόπιση παλμού
mm
|
Δ/Υ |
Πύλη |
Πύλη |
|
Μονάδα
mm
|
mm |
Πύλη |
Πύλη |
| A/B |
Έναρξη πύλης |
Έναρξη πύλης |
Έναρξη πύλης |
| Διαθέσιμο εντός του εύρους |
Πλάτος πύλης |
Πλάτος πύλης |
Πλάτος πύλης |
| Διαθέσιμο εντός του εύρους |
Σήμα συναγερμού |
Σήμα συναγερμού |
Σήμα συναγερμού |
| 0-100% |
Σήμα συναγερμού |
Σήμα συναγερμού |
Σήμα συναγερμού |
| Βομβητής / LED |
Εντοπισμός |
Βομβητής / LED |
Εντοπισμός |
| Κορυφή / Πλευρά |
Ανάγνωση |
Ανάγνωση |
Ανάγνωση |
| Ενίσχυση/Διαδρομή/Οριζόντια/Βάθος |
Ανάλυση |
Ανάλυση |
Ανάλυση |
| 0.5mm |
0.1mm
0.1mm
|
Συγκολλημένες ραφές σιδηροδρόμων, τροχοί και άξονες ατμομηχανών.
Συγκολλήσεις τήξης με τριβή (FSW) από κράμα αλουμινίου και συγκολλήσεις σύνθετων υλικών που χρησιμοποιούνται στην αεροδιαστημική βιομηχανία.
|
Συγκολλημένες ραφές σιδηροδρόμων, τροχοί και άξονες ατμομηχανών.
Συγκολλήσεις τήξης με τριβή (FSW) από κράμα αλουμινίου και συγκολλήσεις σύνθετων υλικών που χρησιμοποιούνται στην αεροδιαστημική βιομηχανία.
|
| Λεπίδες και μπουλόνια που χρησιμοποιούνται στη βιομηχανία ενέργειας. |
Περιπτώσεις όπου δεν υπάρχει αρκετός χώρος για κίνηση κατά την επιθεώρηση. Περιπτώσεις όπου προτιμάται η συμβατική UT. |
HPA-500 1 τεμ. |
HPA-500 1 τεμ. |
Ανιχνευτής PAUT 1 τεμ.
- Σφήνα ανιχνευτή PAUT 2 τεμ.
- Συμβατικός ανιχνευτής UT 2.5P20 1 τεμ.
- Γωνιακός ανιχνευτής UT 2.5P13×13 60° 1 τεμ.
- Καλώδιο ανιχνευτή UT LEMO 00-BNC 2 τεμ.
- Μπαταρία Li-ion 1 τεμ.
Φορτιστής 1 τεμ.
Μετατροπέας ισχύος 1 τεμ.
Καλώδιο HDMI 1 τεμ.
Καλώδιο διασταύρωσης 1 τεμ.
Κλειδί Allen (S2.5) 1 τεμ.
Βαλίτσα οργάνου 1 τεμ.
Μονάδα δίσκου USB (8G) 1 τεμ.
Εγχειρίδιο χρήστη 1 τεμ.
Πιστοποιητικό 1 τεμ.
Προαιρετικά αξεσουάρ
Ανιχνευτής TOFD 5MHz 6mm/7.5MHz 3mm/
Σφήνα TOFD 60° με καρφί κατά της φθοράς, 70° με καρφί κατά της φθοράς
Σφήνα TOFD R100 καμπύλη επιφάνεια R100/0°
Καλώδιο ανιχνευτή TOFD LEMO 00-LEMO 00
Μη Παράλληλος Σαρωτής TOFD
Σαρωτής για Φασική Συστοιχία
Επέκταση καλωδίου κωδικοποιητή
Άλλο κλειδί Allen για TOFD
Άλλοι ανιχνευτές/σφήνες για Φασική Συστοιχία και TOFD
Μπλοκ βαθμονόμησης
