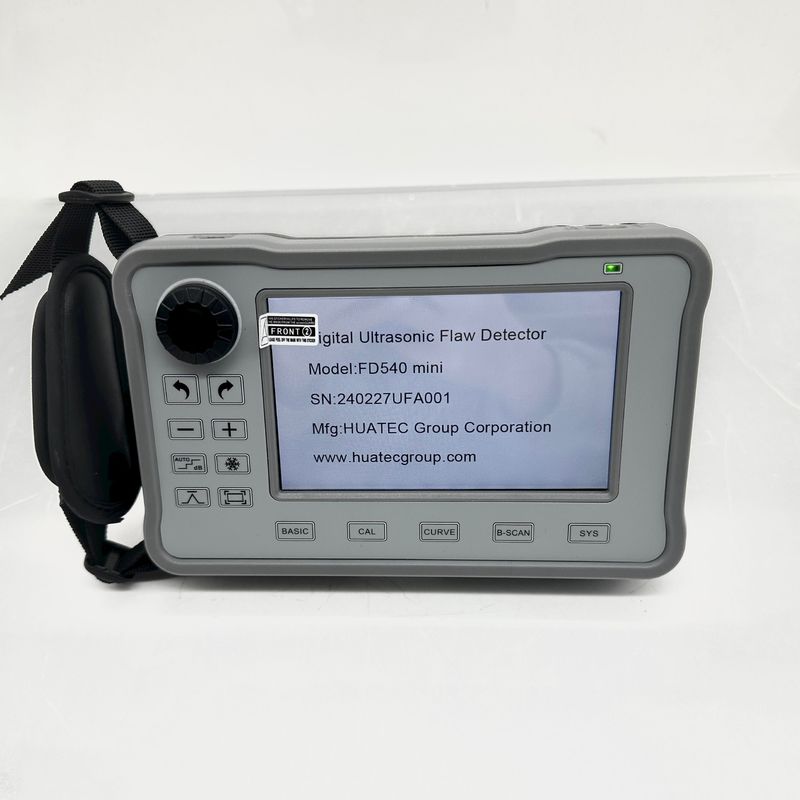

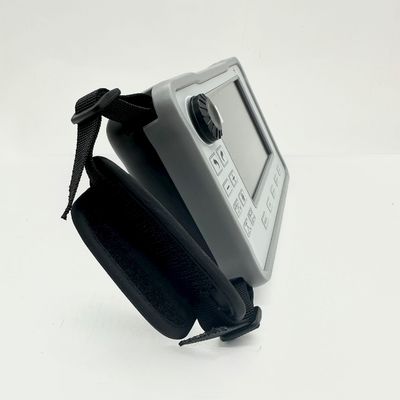

FD540mini Οθόνη αφής Υπερήχων Ανιχνευτής ελαττωμάτων 5 ιντσών Οθόνη IPS DAC AVG B-Scan Φορητός εξοπλισμός δοκιμής ρωγμών συγκόλλησης NDT
Σύντομη εισαγωγή
Ο ανιχνευτής υπερήχων FD540mini είναι ένας νέος τύπος προϊόντος δοκιμών υπερήχων που κυκλοφόρησε από την εταιρεία μας, που χρησιμοποιείται ευρέως σε βιομηχανίες όπως λέβητες, δοχεία πίεσης, ηλεκτρική ενέργεια, πετρέλαιο, χημικά, υπεράκτια πετρέλαιο, αγωγούς, ναυπηγική βιομηχανία, αυτοκίνητα, μηχανική κατασκευή, μεταλλουργία, επεξεργασία μετάλλων, κατασκευές χάλυβα, σιδηροδρομικές μεταφορές, σιδηροδρομικές μεταφορές. εντοπίστε, αξιολογήστε και διαγνώστε διάφορα εσωτερικά ελαττώματα (ρωγμές, χαλαρότητα, πόρους, εγκλείσματα κ.λπ.) στα τεμάχια εργασίας. Αυτός ο ψηφιακός ανιχνευτής ελαττωμάτων υπερήχων έχει συμπαγή δομή, σταθερή κυματομορφή, ισχυρή αντοχή, υψηλή ευαισθησία, γρήγορη απόκριση και μέγιστη επαναλαμβανόμενη συχνότητα εκπομπής έως και 10000 Hz. Είναι ένα εξαιρετικά φορητό προϊόν ανίχνευσης ελαττωμάτων με υπερήχους.
Τεχνικές παράμετροι
| Εύρος ανίχνευσης |
10m (ανθρακοχάλυβας διαμήκους κύματος)
(Απαιτήσεις μετρολογικής απόδοσης:
≥3500mm)
|
| Παλμική λειτουργία |
Απότομος παλμός, τετράγωνο κύμα, κύμα διπλού τετραγώνου |
| Παλμική τάση |
25V~300V Ρυθμιζόμενο Βήμα 25V |
| Πλάτος παλμού |
0ns ~ 500ns συνεχώς ρυθμιζόμενο, 10ns ρυθμός |
| Απόσβεση |
δυνατά και αδύναμα ρυθμιζόμενα |
|
Επανάληψη παλμών
συχνότητα
|
Αυτόματο ή χειροκίνητο, συνεχώς ρυθμιζόμενο από 100Hz έως 1000Hz,
με ρυθμό 10Hz
|
| Κέρδος |
120dB, ρυθμός 0,1dB, 1dB, 10dB |
| Εύρος ζώνης |
0,1 MHz ~ 20 MHz |
| Φίλτρο κυμάτων |
1M~5M |
| Οθόνη προβολής |
LCD 5,0 ιντσών, το πραγματικό μέγεθος οθόνης είναι 108 mm μήκος και 64 mm πλάτος |
| Ψήφισμα |
800×480 |
| Διεπαφή οργάνου |
Διπλό LEMO-00 C5 |
| Τρομάζω |
Πύλη Α, Β συναγερμός |
| Διεπαφή εξόδου |
USB τύπου c |
| Λειτουργία ανίχνευσης |
Πλήρες κύμα, θετικό μισό κύμα, αρνητικό μισό κύμα, RF |
| Πύλη |
Ανεξάρτητοι Α,Β |
| Λειτουργία μέτρησης |
Κορυφή, πλευρά κυμάτων |
| Μνήμη |
Κάρτα SD 1G |
| Αποθήκευση περιεχομένου |
Μονό καρέ, συνεχής εγγραφή πολλαπλών καρέ (≤200 καρέ) |
| Ποσοτική λειτουργία |
Καμπύλη DAC, καμπύλη AVG(DGS). |
| Βοηθητικές λειτουργίες |
Υποστήριξη αφής, εικονικό πληκτρολόγιο, γρήγορη PD
φόρτιση, αυτόματο κέρδος, μέγιστη μνήμη, πάγωμα
|
|
Ανίχνευση ελαττωμάτων
πρότυπα
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| Μέγεθος και βάρος |
183mm×113mm×45mm 780g, περιλαμβάνεται μπαταρία |
| Μπαταρία |
12 ώρες |
| Μονάδα |
Μετρικό, αυτοκρατορικό |
| Θερμοκρασία λειτουργίας |
-10℃~55℃ |
| Αλογο αξιωματικού |
"Γενικό" AC (100 ~ 240 V, 50 ~ 60 Hz) |
| Ψήφισμα |
36dB
(Απαιτήσεις μετρολογικής απόδοσης:≥26dB)
|
| Δυναμικό εύρος |
40dB
(Απαιτήσεις μετρολογικής απόδοσης:≥26dB)
|
| Περιθώριο ευαισθησίας |
60dB
(Απαιτήσεις μετρολογικής απόδοσης:≥42dB)
|
| Κάθετη γραμμικότητα |
2,8%
(Απαιτήσεις μετρολογικής απόδοσης:≤6%)
|
|
Οριζόντιος
γραμμικότητα
|
0,6%
(Απαιτήσεις μετρολογικής απόδοσης:≤2%)
|
| Γλώσσα |
Κινέζικα/Αγγλικά |
Χαρακτηριστικά
1: Το σώμα είναι ελαφρύ και κατάλληλο για χειρισμό με το ένα χέρι.
2: Γρήγορη φόρτιση PD65W + διάρκεια ζωής μπαταρίας 12 ωρών.
3: Οθόνη IPS υψηλής ευκρίνειας 5,0 ιντσών με ολοκαίνουργιο περιβάλλον εργασίας χρήστη.
4: Υποστήριξη αφής πλήρους οθόνης, γρήγορη λειτουργία χειρονομίας, εικονικό πληκτρολόγιο, εύκολο στη χρήση
5: Με DAC, AVG, αυτόματη απολαβή, μνήμη αιχμής, μισό άνοιγμα χρώματος, Β-σάρωση και άλλες επαγγελματικές λειτουργίες.
6: Συμπεριλαμβανομένης της εναλλαγής κινεζικών και αγγλικών, εξαγωγή δεδομένων σε κάρτα SD, ηλεκτρονική αναβάθμιση, λήψη οθόνης και πολλές άλλες πρακτικές λειτουργίες.
Τυπική διαμόρφωση
| Σειριακός αριθμόςr |
όνομα |
Ποσότητα |
| 1 |
Κεντρικός υπολογιστής FD540mini |
1 |
| 2 |
Ανιχνευτής (ευθύγραμμος καθετήρας υψηλής ακρίβειας, γωνιακός καθετήρας) |
2 |
| 3 |
Γραμμή ανιχνευτή |
2 |
| 4 |
Αλογο αξιωματικού |
1 |
| 5 |
Γραμμή ρεύματος |
1 |
| 6 |
Εγχειρίδιο οδηγιών |
1 |
| 7 |
Πιστοποιητικό συμμόρφωσης |
1 |
| 8 |
Κάρτα εγγύησης |
1 |
| 9 |
Power bank |
1 |
