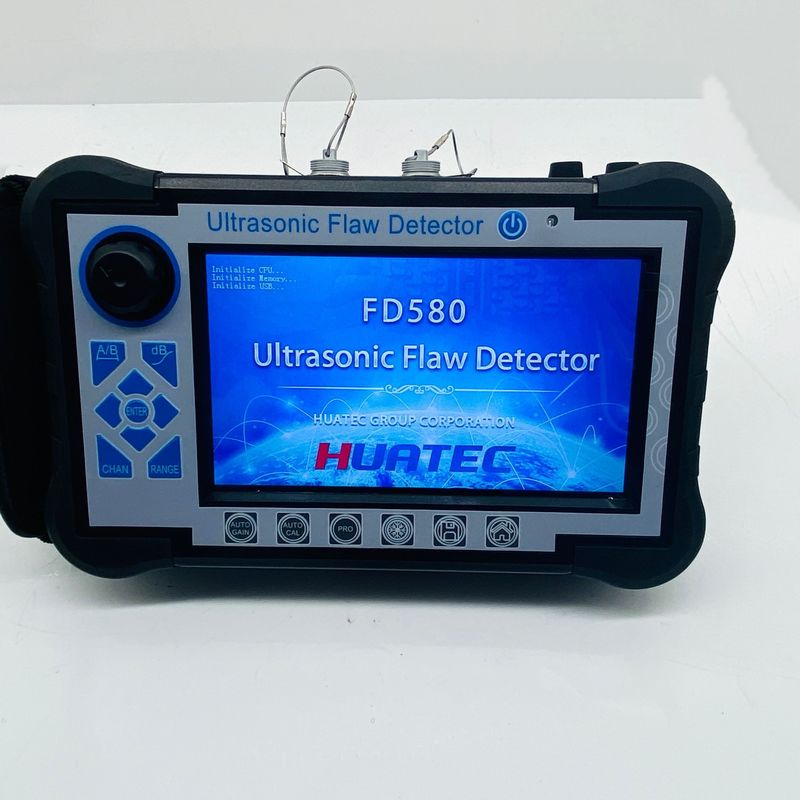

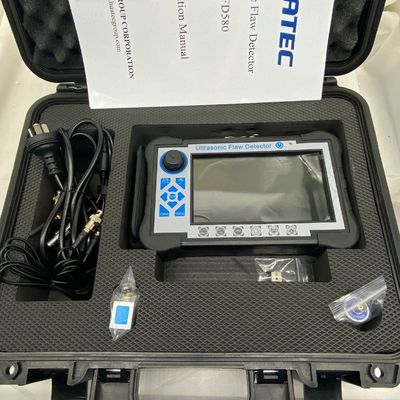

Μηχανή ανίχνευσης ελαττωμάτων με υπερήχους FD580
Εισαγωγή
Το ψηφιακό υπερηχητικό ανιχνευτή ελαττωμάτων είναι προηγμένου τύπου, το οποίο είναι οθόνη αφής, μπορεί γρήγορα, εύκολα και χωρίς ζημιά, να εντοπίσει με ακρίβεια, να εντοπίσει,να αξιολογεί και να διαγιγνώσσει διάφορα ελαττώματα στο εσωτερικό του εργαστηρίου, όπως ρωγμές, συγκόλληση, πόροι, τρύπες άμμου, ενσωματώσεις, αναδίπλωση, κλπ. Έχει εφαρμοστεί για ηλεκτρική ενέργεια, πετροχημικά, λέβητα και δοχεία υπό πίεση, δομή χάλυβα, στρατιωτική, αεροδιαστημική, σιδηροδρομικές μεταφορές,αυτοκινήτουΗ τεχνολογία αυτή αποτελεί βασικό εργαλείο για τη βιομηχανία των μη καταστροφικών δοκιμών.
Χαρακτηριστικά
● Μεγάλη ακρίβεια ποσοτικοποίησης και τοποθέτησης για την κάλυψη των απαιτήσεων ανίχνευσης από κοντά και από μακριά
● Η τυφλή ζώνη κοντινού πεδίου είναι μικρή, μπορεί να ανταποκριθεί στις απαιτήσεις ανίχνευσης για σωλήνες μικρής διαμέτρου και λεπτών τοιχωμάτων.
● Λειτουργία αυτόματης βαθμονόμησης: αυτόματη βαθμονόμηση με ένα κουμπί, εύκολη στη λειτουργία, αυτόματος ανιχνευτής δοκιμής
● Αυτόματη εμφάνιση της θέσης ηχείας ελαττώματος ((Βάθος:d, οριζόντια:p, απόσταση:s, πλάτος,dB,ф))
● Κάντε ελεύθερη εναλλαγή τριών κλίμακας ((Βύθος:d, Οριζόντια:p,Απόσταση:s)
● Αυτοκινητική αύξηση, αιχμηρό περιβλήμα, λειτουργίες μνήμης αιχμής, οι οποίες μπορούν να βελτιώσουν την αποτελεσματικότητα ανίχνευσης.
● Καταγράφει αυτόματα τη διαδικασία ανίχνευσης ελαττωμάτων και τη δυναμική αναπαραγωγή
● Φ υπολογισμός τιμής:Αναγνώριση ελαττωμάτων με ευθεία ανίχνευση, μπορεί να βρει αυτόματα το υψηλότερο κύμα σε μετατροπή φ αξίας
● 500 ανεξάρτητα κανάλια (μπορούν να επεκταθούν), τα οποία μπορούν να εισάγουν και να αποθηκεύουν ελεύθερα τα πρότυπα ανίχνευσης οποιωνδήποτε βιομηχανιών, δεν χρειάζεται να φέρουν τα πρότυπα μπλοκ για επιτόπια επιθεώρηση.
● Αποθήκευση και αναπαραγωγή 500 κυμάτων A-scan και δεδομένων ελεύθερα
● Οι καμπύλες DAC, AVG, και TCG (depth compensation) δημιουργούνται αυτόματα και μπορούν να διαχωριστούν.
● 14 ενσωματωμένα πρότυπα επιθεώρησης
● Ελεύθερη πρόσβαση σε οποιαδήποτε βιομηχανικά πρότυπα
● Το πλάτος και η ένταση του παλμού μπορούν να ρυθμίζονται
● Λειτουργία σάρωσης B και χρωματικής σάρωσης B·
● Μπορεί να επικοινωνεί με τον υπολογιστή, και να εξάγει το WORD.
● IP65 πλαστικό περίβλημα ABS, ανθεκτικό και ανθεκτικό, ανθεκτικό στο νερό και στην σκόνη και εξαιρετική ικανότητα κατά των παρεμβολών
● Χρησιμοποιήστε (ασύρματα) λογισμικά επικοινωνίας για την ανάλυση εκτυπωτικών εκθέσεων δεδομένων κλπ.
● 260.000 χρώματα αληθινή χρωματική οθόνη, κατάλληλη για εργασιακό περιβάλλον υπό έντονο ή χαμηλό φωτισμό
● Η μπαταρία λιθίου υψηλής απόδοσης, μπορεί να λειτουργεί συνεχώς για 8-10 ώρες
● Καταγραφή ρολογιού σε πραγματικό χρόνο: ημερομηνία ανίχνευσης ελαττώματος σε πραγματικό χρόνο, καταγραφή και αποθήκευση
● Προστασία κατά της απενεργοποίησης, τα δεδομένα αποθήκευσης δεν μπορούν να χαθούν
● Οι παράμετροι ανίχνευσης ελαττωμάτων μπορούν να δοκιμάζονται αυτόματα ή να ρυθμίζονται εκ των προτέρων
● Ψηφιακή απόρριψη, δεν επηρεάζει την απόδοση και την γραμμικότητα
● Αποζημίωση κέρδους: Η εξασθένιση Db μπορεί να διορθωθεί για την τραχύτητα της επιφάνειας, τις καμπυλές επιφάνειες, την ανίχνευση ελαττωμάτων μεγάλης απόστασης σε παχιά εργασιακά κομμάτια κλπ.
● Μπορεί να λειτουργήσει τον ανιχνευτή ελαττωμάτων με λογισμικό στον υπολογιστή, επιτυγχάνοντας τον στόχο του ελεγχόμενου από υπολογιστή ανιχνευτή ελαττωμάτων για την ανίχνευση
Τεχνική προδιαγραφή
| Εμφάνιση |
7 ιντσών TFT χρωματική οθόνη, 800*480 ανάλυση. |
| Τρόπος λειτουργίας |
Κουμπί, περιστροφή, οθόνη αφής. |
| Ηλεκτρική τροφοδοσία |
Η μπαταρία ιόντων λιθίου |
| Δυνατότητα μπαταρίας |
5.0Ah |
| Δυναμική τάση |
12V |
| Ποσότητα ενέργειας. |
1 |
| Εργασιακό χρόνο |
≥ 8 ώρες |
| Εισαγωγή προσαρμοστή |
DC100 ∙ 240V 50Hz/60Hz |
| Απόδοση προσαρμοστή |
12V. |
| Δυναμικό προσαρμοστή. |
36W |
| Αποθήκευση δεδομένων |
SD κάρτα 16G. |
| Ασφάλεια |
1 |
| Θερμοκρασία λειτουργίας |
-10°C-45°C. |
| Θέρμανση αποθήκευσης |
-20°C-60°C. |
| Αξία IP |
IP65 |
| Διάσταση |
245 επί 155 επί 55 χιλιοστά. |
| Βάρος |
1.18 κιλά (συμπεριλαμβανομένης της μπαταρίας) |
| Συνηθισμένο μοντέλο UT |
| Τύπος σύνδεσμου ανιχνευτή |
ΛΕΜΟ 00 |
| Τύπος καναλιού |
Μονό κανάλι. |
| Κανάλι Νουμ |
500 ομάδες (able to be scaled) |
| Τύπος παλμού |
Αρνητικό καυτό κύμα. |
| Μεταδίδω τάση. |
50-350V, βήμα σε 50V. |
| Αμβλύνσεις |
560Ω |
| Κέρδος |
0-110 dB, βήμα:0.5 / 2 / 6 / 12 dB. |
| Κερδίστε μια καλή προσαρμογή. |
-4 μείον +4. |
| Επιφανειακή αντιστάθμιση. |
Όλο το εύρος κέρδους. |
| Συχνότητα εργασίας |
0.5-20MHz; |
| Τύπος ανιχνευτή |
Μοναδικό, διπλό, διαμέσου, τύπου βύθισης. |
| Φίλτρο |
Τρία προαιρετικά:
1~4MHz/0.5~10MHz/2~20MHz
|
| Τρόπος ανίχνευσης |
Αρνητικό / θετικό / Δύο δρόμοι / RF |
| Απορρίψτε |
0-80%, βήμα 1%. |
| Δοκιμαστικό πεδίο. |
0~15000mm, Minimum display range:15mm (σε χάλυβα) |
| Υλικό ταχύτητα. |
100 με 20.000 μέτρα το δευτερόλεπτο. |
| Μετατόπιση παλμού. |
- 10 με 1000 χιλιοστά. |
| ΠΡΟΣΟΧΗ |
0 έως 200us |
| X-VAL |
0-100 χιλιοστά. |
| Οδηγός |
Έλεγχος συγκόλλησης, φύλλου, σφυρηλάτησης. |
| Τεστ Πόιντ. |
Πικ / Χ-βαλ / Τζα-βαλ |
| Μέτρηση |
Gate:Amplitude,Amplitude dB value,Range,Horizontal distance,Vertical distance,The difference value between A and B Gate:Αναλογία μεταξύ Α και Β
Cursor:2 cross cursors, can test the horizontal and vertical distance, and the distance between cursors ((under B scan function) Ο διακόπτης: 2 cross cursors, μπορεί να ελέγξει την οριζόντια και κάθετη απόσταση, και την απόσταση μεταξύ των cursors (under B scan function)
|
| Πύλη |
Πύλη εκκίνησης: όλο το εύρος |
| Gate width: all range (Διαχείριση πύλης: όλο το εύρος) |
| Επίπεδο πύλης: 10 έως 90%, βήμα 1%. |
| Κέρβ. |
DAC, maximum six curves, meet to NB/T 47013, GB/T 11345, GB/T 29712, and other standards (ΔΑΚ, μέγιστο έξι καμπύλες, πληρούν NB/T 47013, GB/T 11345, GB/T 29712, και άλλα πρότυπα) |
| TCG, μέγιστο έξι καμπύλες. |
| AVG |
| Άλλες λειτουργίες |
Full screen, cursor switch ((range/Height/Horizon), single/continuous auto gain ((10~100%, step 10%), echo compare,echo full, peak envelope,peak memory,fast scan,outside mode,screenshot |
| Peak freeze/Crack depth/Gate expansion//curved surface modification/ B scan/Flat weld simulation//video (Αγγλικά) |
| Ασφάλεια |
Ασύρματο ήχου και φωτός |
| Αισθητικότητα |
≥ 65dB 200mm Φ2FH2.5PΦ20) |
| Οριζόντιο σφάλμα γραμμικότητας. |
≤ 0,3% |
| Κλάση λινικότητας. |
≤ 3% |
| Λάθος γραμμικότητας πλάτους. |
≤ ± 2% |
| Αδυναμωτική ακρίβεια. |
20 dB ± 1 dB |
| Δυναμικό εύρος |
≥ 32 dB |
| Απομακρυσμένη ανάλυση. |
≥ 26dB |
| Επίπεδο θορύβου |
40 επί 10.-9Β / |
