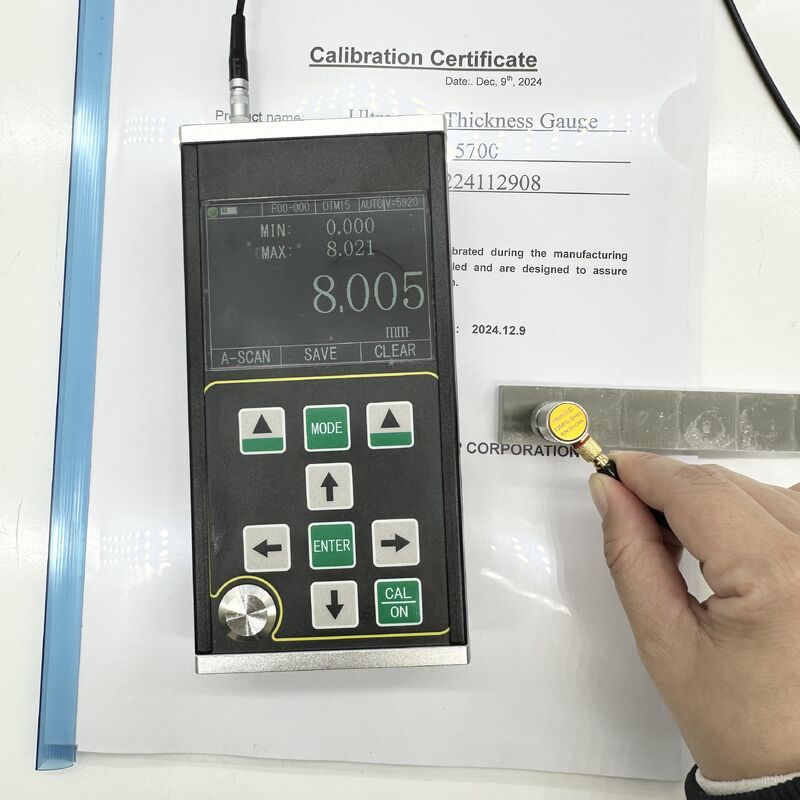

TG-5700 Μετρητής πάχους υπερήχων υψηλής ακρίβειας μεγάλου εύρους μέτρησης
Το TG-5700 είναι ένας νέος τύπος φορητού ψηφιακού μετρητή πάχους υπερήχων υψηλής ακρίβειας με σάρωση A/B. Υιοθετεί την αρχή της μέτρησης πάχους υπερήχων με βάση την ανάκλαση παλμού. Είναι κατάλληλο για τη μέτρηση του πάχους του υλικού που μπορεί να κάνει το υπερηχητικό κύμα να διαδίδεται σε αυτό με σταθερή ταχύτητα και να πάρει την ανάκλαση από το πίσω μέρος του. Η ανάλυση μέτρησης είναι 0,001 mm και το εύρος μέτρησης είναι τόσο λεπτό όσο 0,15 mm (ατσάλι).
Αυτό το προϊόν μπορεί να μετρήσει με ακρίβεια τις πλάκες και τα επεξεργασμένα μέρη. Από την άλλη πλευρά, μπορεί να παρακολουθεί τον βαθμό λέπτυνσης των σωλήνων και των δοχείων πίεσης στον εξοπλισμό παραγωγής μετά από διάβρωση κατά τη χρήση. Μπορεί να χρησιμοποιηθεί στο πετρέλαιο, τη χημική βιομηχανία, τη μεταλλουργία, τη ναυπηγική, την αεροδιαστημική, την ενέργεια και άλλους τομείς.
Παράμετροι προδιαγραφών
|
Είδος
|
TG-5700
|
|
Τύπος ανιχνευτή
|
Ανιχνευτής μονού κρυστάλλου / ανιχνευτής διπλού κρυστάλλου
|
|
Εύρος μέτρησης (45# χάλυβας)
|
0,15mm – 1800mm
|
|
Σταθερότητα ένδειξης
|
Η τεχνολογία μηδενικής διασταύρωσης και πολλαπλής ηχούς υιοθετούνται για να διασφαλιστεί ότι η τιμή μέτρησης του πάχους δεν επηρεάζεται από την αντοχή ηχούς, τον συντελεστή εξασθένησης υλικού, το κέρδος και το ύψος της πύλης και έχει υψηλή σταθερότητα και αξιοπιστία μέτρησης.
|
|
Συχνότητα μέτρησης
|
4Hz,8 Hz,16 Hz
|
|
Ψήφισμα
|
0,1 χλστ,0,01 χλστ,0,001 χλστ(0,01 ίντσα,0,001 ίντσες,0,0001 ίντσα)
|
|
Ακρίβεια
|
0,001 χλστ
|
|
Γεννήτρια παλμών
|
Υιοθετείται αρνητική εκπομπή τετραγώνου κύματος και το πλάτος και η τάση παλμού αντιστοιχίζονται αυτόματα με τον αισθητήρα.
|
|
Εύρος ταχύτητας ήχου
|
400-19999m/s
|
|
Μπλοκ βαθμονόμησης
|
4mm(ατσάλι)
|
|
Αυτόματο κλείσιμο
|
Κάποιος μπορεί να επιλέξει 5 λεπτά, 10 λεπτά, 20 λεπτά και χειροκίνητο κλείσιμο.
|
|
Βαθμονόμηση ανιχνευτή
|
Βαθμονόμηση ενός σημείου, βαθμονόμηση πολλαπλών σημείων
|
|
κέρδος
|
Αυτόματος έλεγχος απολαβής, Χειροκίνητος έλεγχος απολαβής
|
|
Κερδίστε εμβέλεια
|
0~70dB
|
|
Λειτουργία ανίχνευσης
|
Ραδιοσυχνότητα (RF), θετικό μισό κύμα (POS), αρνητικό μισό κύμα (NEG), πλήρες κύμα (FULL)
|
|
Λειτουργία μέτρησης
|
(1) MB-E: η λειτουργία μέτρησης με βάση το χρόνο μετάβασης από την αρχική ηχώ στην πρώτη κάτω ηχώ. (2) EE: λειτουργία μέτρησης επίστρωσης διείσδυσης, η αυθαίρετη ηχώ Em–En είναι προαιρετική. (3) ME-E: λειτουργία μέτρησης πολλαπλής ηχούς. (4) THIN: λειτουργία μέτρησης λεπτού τοιχώματος.
|
|
Αριθμητική λειτουργία
|
Λειτουργία τιμής πάχους, λειτουργία διαφοράς / ρυθμού μείωσης, λειτουργία μέγιστης / ελάχιστης τιμής
|
|
Λειτουργία σάρωσης A
|
Διαθέσιμος
|
|
Λειτουργία σάρωσης B
|
Διαθέσιμος
|
|
Ένδειξη σύζευξης
|
Διαθέσιμος
|
|
Ένδειξη μπαταρίας
|
Διαθέσιμος
|
|
Γλώσσα
|
αγγλικός
|
|
Μονάδα
|
mm/ίντσα
|
|
Λειτουργία μενού
|
Διαθέσιμος
|
|
Λειτουργία λογισμικού
|
Ρύθμιση δυναμικής πύλης, ρύθμιση κενού (Blank), ρύθμιση ηχούς κενού (E-blank), πάγωμα ηχούς, μετάφραση και κλιμάκωση ηχούς
|
|
Λειτουργία αποθήκευσης
|
Μπορεί να αποθηκεύσει 100.000 πάχη (100 ομάδες, 1000 σε κάθε ομάδα), 500 ομάδες κυματομορφών σάρωσης Α και 500 ομάδες κυματομορφών σάρωσης Β ταυτόχρονα.
|
|
Αναβάθμιση προγράμματος κεντρικού υπολογιστή
|
Διαθέσιμος
|
|
Επίδειξη
|
Έγχρωμη οθόνη TFT-LCD 3,5" QVGA (320 × 240).
|
|
Μετάδοση δεδομένων
|
Υποστηρίζει σειριακή επικοινωνία RS-232 και USB για μετάδοση δεδομένων στον υπολογιστή.
|
|
Θερμοκρασία εργασίας
|
-10℃～＋50℃; Με ειδικές απαιτήσεις, μπορεί να φτάσει - 20℃;
|
|
Τάση εργασίας
|
Απαιτούνται τέσσερις μπαταρίες Νο. 5 ΑΑ. Όταν η ισχύς είναι ανεπαρκής, υπάρχει μια προτροπή χαμηλής τάσης.
|
|
Συνολική διάσταση
|
204 x 100 x 36 (mm)
|
|
Συνολικό Βάρος
|
310 γρ(Χωρίς μπαταρία)
|
|
Μπαταρία
|
4 τμχ AA στεγνή μπαταρία
|
Κύρια Χαρακτηριστικά Λειτουργίας
●Αυτό το προϊόν διαθέτει λειτουργία σάρωσης A, λειτουργία σάρωσης Β και λειτουργία αριθμητικής εμφάνισης.
● Το εύρος μέτρησης είναι μεγάλο και η μοναδική τεχνολογία "multiple echo" υιοθετείται για την πραγματοποίηση της μέτρησης εξαιρετικά λεπτών εξαρτημάτων, με ελάχιστο πάχος μέτρησης 0,15 mm (χάλυβας).
● Αυτό το προϊόν μπορεί να μετρήσει το πάχος με υψηλή ακρίβεια και η μέγιστη ανάλυση μέτρησης μπορεί να φτάσει τα 0,001 mm. Η ανάλυση επανάληψης μπορεί να φτάσει τα ± 0,002 mm.
● Έχει τις λειτουργίες της διεισδυτικής επίστρωσης και της μέτρησης ηχώ σε ηχώ, η οποία χρησιμοποιείται για τη μέτρηση υλικών με στρώμα βαφής και επίστρωση στην επιφάνεια.
● Πολλαπλές λειτουργίες μέτρησης: οι λειτουργίες mb-e, EE και me-e ανταποκρίνονται στη μέτρηση των συμβατικών παχύρρευστων τεμαχίων. Η λεπτή λειτουργία πραγματοποιεί τη μέτρηση των λεπτών τμημάτων.
● Οι αριθμητικές λειτουργίες περιλαμβάνουν: τη λειτουργία συμβατικής τιμής πάχους, τη λειτουργία διαφοράς/ρυθμού μείωσης και τη λειτουργία μέγιστης τιμής.
● Δύο λειτουργίες απολαβής: αυτόματη απολαβή / χειροκίνητη απολαβή.
● Ο χειροκίνητος τερματισμός και η αυτόματη απενεργοποίηση μπορούν να ρυθμιστούν, με λειτουργία εξοικονόμησης ενέργειας.
● Υποστηρίζει μια ποικιλία ανιχνευτών, συμπεριλαμβανομένου του καθετήρα διπλού κρυστάλλου και του καθετήρα μονού κρυστάλλου, και υποστηρίζει ανιχνευτή υψηλής συχνότητας έως και 20 MHz.
● Υποστηρίζει μαζική αποθήκευση και μπορεί να αποθηκεύσει ταυτόχρονα 100.000 τιμές πάχους, 500 ομάδες κυματομορφών σάρωσης A και 500 ομάδες κυματομορφών σάρωσης Β.
● Μεγάλη έγχρωμη οθόνη TFT-LCD 3,5 ιντσών με ανάλυση 320x240 υψηλής ευκρίνειας (QVGA).
● Διαθέτει μια ποικιλία μεθόδων βαθμονόμησης, υποστηρίζει τη βαθμονόμηση ενός σημείου, τη βαθμονόμηση πολλών σημείων και τις λειτουργίες χειροκίνητης βαθμονόμησης και μπορεί να βαθμονομήσει την ταχύτητα του ήχου και τη μηδενική θέση ανιχνευτή ταυτόχρονα. Υποστηρίζει διόρθωση διαδρομής v του καθετήρα διπλού κρυστάλλου.
● Υποστηρίζει τη μετατροπή του μετρικού και του βρετανικού συστήματος. Μπορεί να αλλάξει μεταξύ μονάδων χιλιοστών και ιντσών.
● Υποστηρίζει αγγλική εμφάνιση.
Εφαρμοσμένα Υλικά
Είναι κατάλληλο για τη μέτρηση του πάχους μετάλλων (όπως χάλυβας, χυτοσίδηρος, αλουμίνιο, χαλκός κ.λπ.), πλαστικών, κεραμικών, γυαλιού, ρητίνης, ινών γυαλιού και άλλων καλών αγωγών υπερήχων.
