Υπερηχητικό Πάχος 0.100-1800mm Μεγάλο Εύρος
1. Λειτουργία ψηφιακής οθόνης 2. Λειτουργία A-scan (ανιχνευτής 15M)

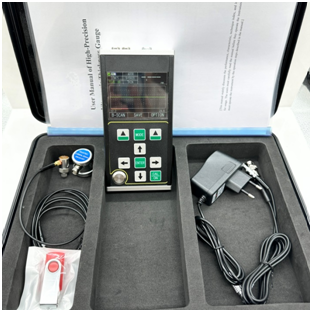

Το TG-5710 είναι ένα ολοκαίνουργιο φορητό ψηφιακό υπερηχητικό παχύμετρο υψηλής ακρίβειας με A/B scan. Υιοθετεί την αρχή της μέτρησης του πάχους με υπερήχους με βάση την ανάκλαση παλμών. Είναι κατάλληλο για τη μέτρηση του πάχους υλικού που μπορεί να κάνει το υπερηχητικό κύμα να διαδίδεται σε αυτό με σταθερή ταχύτητα και να λάβει την ανάκλαση από την πλάτη του. Η ανάλυση μέτρησης είναι 0,001 mm και το εύρος μέτρησης είναι τόσο λεπτό όσο 0,10 mm (χάλυβας).
Αυτό το προϊόν μπορεί να μετρήσει με ακρίβεια πλάκες και επεξεργασμένα μέρη. Από την άλλη πλευρά, μπορεί να παρακολουθεί τον βαθμό λέπτυνσης των σωλήνων και των δοχείων πίεσης σε εξοπλισμό παραγωγής μετά τη διάβρωση κατά τη χρήση. Μπορεί να χρησιμοποιηθεί σε πετρέλαιο, χημική βιομηχανία, μεταλλουργία, ναυπηγική, αεροδιαστημική, ενέργεια και άλλους τομείς.
Αυτό το προϊόν συμμορφώνεται με τα ακόλουθα πρότυπα: Προδιαγραφή βαθμονόμησης για υπερηχητικό παχύμετρο (JJF 1126-2004).
Κύρια Χαρακτηριστικά Λειτουργίας
● Αυτό το προϊόν διαθέτει λειτουργία A-scan, λειτουργία B-scan και λειτουργία αριθμητικής οθόνης;
● Το εύρος μέτρησης είναι μεγάλο και υιοθετείται η μοναδική τεχνολογία "πολλαπλών ηχώ" για την πραγματοποίηση της μέτρησης εξαιρετικά λεπτών εξαρτημάτων, με ελάχιστο πάχος μέτρησης 0,10 mm (χάλυβας).
● Αυτό το προϊόν μπορεί να μετρήσει το πάχος με υψηλή ακρίβεια και η μέγιστη ανάλυση μέτρησης μπορεί να φτάσει τα 0,001 mm. Η ανάλυση επανάληψης μπορεί να φτάσει ± 0,002 mm;
● Έχει τις λειτουργίες διείσδυσης επίστρωσης και ηχούς σε ηχώ μέτρησης, η οποία χρησιμοποιείται για τη μέτρηση υλικών με στρώμα βαφής και επίστρωση στην επιφάνεια;
● Πολλαπλές λειτουργίες μέτρησης: οι λειτουργίες mb-e, E-E και me-e πληρούν τη μέτρηση συμβατικών παχιών τεμαχίων. Η λεπτή λειτουργία πραγματοποιεί τη μέτρηση λεπτών εξαρτημάτων
● Οι αριθμητικές λειτουργίες περιλαμβάνουν: συμβατική λειτουργία τιμής πάχους, λειτουργία διαφοράς / ρυθμού μείωσης και λειτουργία μέγιστης τιμής
● Δύο λειτουργίες κέρδους: αυτόματο κέρδος / χειροκίνητο κέρδος
● Μπορεί να ρυθμιστεί χειροκίνητο κλείσιμο και αυτόματο κλείσιμο, με λειτουργία εξοικονόμησης ενέργειας
● Υποστηρίζει μια ποικιλία ανιχνευτών, συμπεριλαμβανομένου του ανιχνευτή διπλού κρυστάλλου και του ανιχνευτή μονόκρυστάλλου, και υποστηρίζει ανιχνευτή υψηλής συχνότητας έως 20MHz
● Υποστηρίζει μαζική αποθήκευση και μπορεί να αποθηκεύσει 100000 τιμές πάχους, 500 ομάδες κυματομορφών A-scan και 500 ομάδες κυματομορφών B-scan ταυτόχρονα
● Μεγάλη έγχρωμη οθόνη TFT-LCD 3,5 ιντσών με ανάλυση υψηλής ευκρίνειας 320x240 (QVGA)
● Διαθέτει μια ποικιλία μεθόδων βαθμονόμησης, υποστηρίζει βαθμονόμηση ενός σημείου, βαθμονόμηση πολλαπλών σημείων και χειροκίνητες λειτουργίες βαθμονόμησης και μπορεί να βαθμονομήσει την ταχύτητα του ήχου και τη μηδενική θέση του ανιχνευτή ταυτόχρονα. Υποστηρίζει διόρθωση v-path του ανιχνευτή διπλού κρυστάλλου
● Υποστηρίζει τη μετατροπή μετρικού και βρετανικού συστήματος. Μπορεί να εναλλάσσεται μεταξύ χιλιοστών και ιντσών
● Υποστηρίζει το αγγλικό μενού
Εφαρμόσιμα Υλικά
Το TG-5710 είναι κατάλληλο για τη μέτρηση του πάχους μετάλλων (όπως χάλυβας, χυτοσίδηρος, αλουμίνιο, χαλκός κ.λπ.), πλαστικών, κεραμικών, γυαλιού, ρητίνης, υαλοβάμβακα και άλλων καλών αγωγών υπερήχων, στην επιφάνεια της πλάκας, του σωλήνα και της καμπύλης επιφάνειας.
Βασικές Αρχές
Η αρχή της μέτρησης του πάχους με υπερήχους είναι παρόμοια με αυτή της μέτρησης κυμάτων φωτός. Ο παλμός υπερήχων που εκπέμπεται από τον ανιχνευτή φτάνει στο μετρούμενο αντικείμενο και διαδίδεται στο αντικείμενο. Όταν φτάσει στη διασύνδεση του υλικού, ανακλάται πίσω στον ανιχνευτή. Το πάχος του μετρούμενου υλικού καθορίζεται με την ακριβή μέτρηση του χρόνου διάδοσης των υπερήχων στο υλικό.
Παράμετροι προδιαγραφών
| Στοιχείο |
TG-5710 |
| Τύπος ανιχνευτή |
Ανιχνευτής μονόκρυστάλλου / ανιχνευτής διπλού κρυστάλλου |
| Εύρος μέτρησης (χάλυβας 45#) |
0,10 mm – 1800 mm |
| Σφάλμα ένδειξης (＜10mm) |
±0,005 mm |
| Σφάλμα ένδειξης (≥10mm) |
±0,1% |
| Σφάλμα επαναληψιμότητας |
±0,001 mm (Αυτοέλεγχος) |
| Σταθερότητα ένδειξης |
Η τεχνολογία μηδενικής διέλευσης και πολλαπλών ηχώ υιοθετείται για να διασφαλιστεί ότι η τιμή μέτρησης του πάχους δεν επηρεάζεται από την ένταση της ηχούς, τον συντελεστή εξασθένησης του υλικού, το κέρδος και το ύψος της πύλης και έχει υψηλή σταθερότητα και αξιοπιστία μέτρησης. |
| Συχνότητα μέτρησης |
4Hz,8Hz,16Hz |
| Ανάλυση |
0,1 mm, 0,01 mm, 0,001 mm (0,01 ίντσα, 0,001 ίντσα, 0,0001 ίντσα) |
| Γεννήτρια παλμών |
Υιοθετείται η εκπομπή αρνητικού τετραγωνικού κύματος και το πλάτος και η τάση του παλμού ταιριάζουν αυτόματα με τον ανιχνευτή. |
| Εύρος ταχύτητας ήχου |
400-19999m/s |
| Μπλοκ βαθμονόμησης |
4mm (χάλυβας) |
| Αυτόματο κλείσιμο |
Μπορεί κανείς να επιλέξει 5 λεπτά, 10 λεπτά, 20 λεπτά και χειροκίνητο κλείσιμο. |
| Βαθμονόμηση ανιχνευτή |
Βαθμονόμηση ενός σημείου, βαθμονόμηση πολλαπλών σημείων |
| κέρδος |
Αυτόματος έλεγχος κέρδους, Χειροκίνητος έλεγχος κέρδους |
| Εύρος κέρδους |
0~70dB |
| Λειτουργία ανίχνευσης |
Ραδιοσυχνότητα (RF), θετικό μισό κύμα (POS), αρνητικό μισό κύμα (NEG), πλήρες κύμα (FULL) |
| Λειτουργία μέτρησης |
(1) MB-E: η λειτουργία μέτρησης με βάση τον χρόνο διέλευσης από την αρχική ηχώ στην πρώτη ηχώ πυθμένα. (2) E-E: λειτουργία μέτρησης διείσδυσης επίστρωσης, η αυθαίρετη ηχώ Em–En είναι προαιρετική. (3) ME-E: λειτουργία μέτρησης πολλαπλών ηχώ. (4) THIN: λειτουργία μέτρησης λεπτού τοιχώματος; |
| Αριθμητική λειτουργία |
Λειτουργία τιμής πάχους, λειτουργία διαφοράς / ρυθμού μείωσης, λειτουργία μέγιστης / ελάχιστης τιμής |
| Λειτουργία A-scan |
Διαθέσιμο |
| Λειτουργία B-scan |
Διαθέσιμο |
| Ένδειξη σύζευξης |
Διαθέσιμο |
| Ένδειξη μπαταρίας |
Διαθέσιμο |
| Γλώσσα |
Αγγλικά |
| Μονάδα |
mm/inch |
| Λειτουργία μενού |
Διαθέσιμο |
| Λειτουργία λογισμικού |
Δυναμική ρύθμιση πύλης, ρύθμιση κενώματος (Blank), ρύθμιση κενώματος ηχούς (E-blank), πάγωμα ηχούς, μετάφραση και κλιμάκωση ηχούς |
| Λειτουργία αποθήκευσης |
Μπορεί να αποθηκεύσει 100.000 πάχη (100 ομάδες, 1000 σε κάθε ομάδα), 500 ομάδες κυματομορφών A-scan και 500 ομάδες κυματομορφών B-scan ταυτόχρονα. |
| Αναβάθμιση προγράμματος κεντρικού υπολογιστή |
Διαθέσιμο |
| Οθόνη |
Οθόνη TFT-LCD 3,5 "QVGA (320 × 240) χρώματος |
| Μετάδοση δεδομένων |
Υποστηρίζει σειριακή επικοινωνία USB3.0 και μεταδίδει δεδομένα στον υπολογιστή. |
| Θερμοκρασία λειτουργίας |
-10℃～＋50℃; Με ειδικές απαιτήσεις, μπορεί να φτάσει - 20 ℃; |
| Τάση λειτουργίας |
Απαιτούνται τέσσερις μπαταρίες AA Νο. 5. Όταν η ισχύς είναι ανεπαρκής, υπάρχει προτροπή χαμηλής τάσης. |
| Συνολική διάσταση |
204 x 100 x 36 (mm) |
| Συνολικό βάρος |
310 g (Χωρίς μπαταρία) |
| |
|
