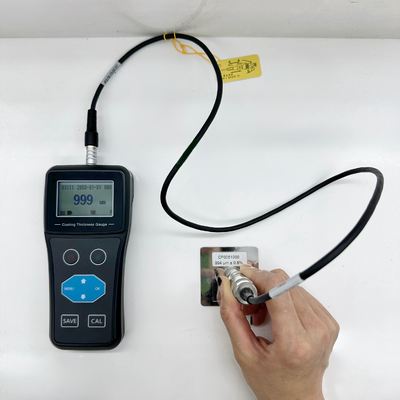

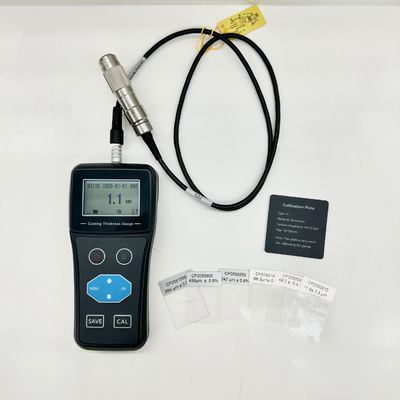

Τσιμέντο επί χαλκού Ζυγισμένο στρώμα Πολυλειτουργικό μέτρο πάχους επίστρωσης

Μετρητής Πάχους Επίστρωσης από Κασσίτερο σε Γαλβανισμένο Χάλκινο Υπόστρωμα Πολυλειτουργικός

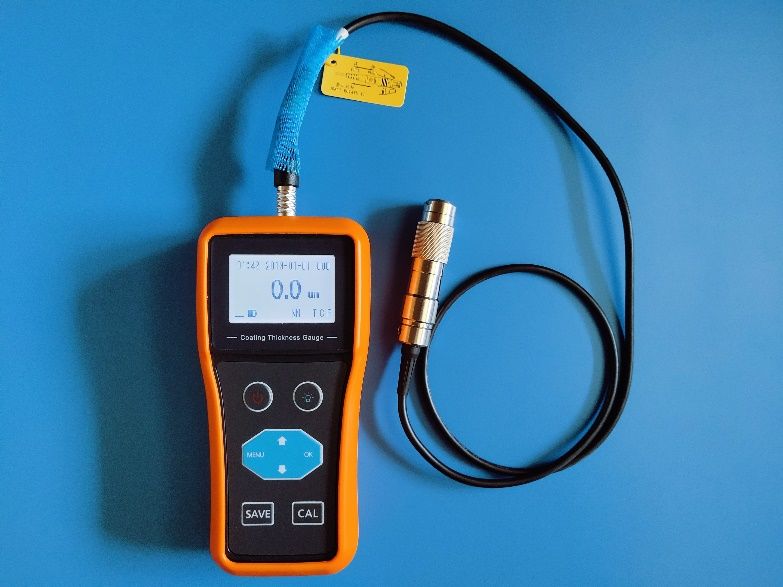

Το TG-6105 είναι ένας φορητός μετρητής πάχους επίστρωσης μαγνητικού και ρευμάτων eddy, μπορεί γρήγορα, χωρίς ζημιά, με ακρίβεια να μετρήσει μαγνητικά μεταλλικά υποστρώματα (όπως χάλυβας, σίδηρος, κράμα και σκληρός μαγνητικός χάλυβας, κ.λπ.) στο πάχος μαγνητικής επίστρωσης (όπως ψευδάργυρος, αλουμίνιο, χρώμιο, χαλκός, καουτσούκ, βαφή, κ.λπ.) και μη μαγνητικά μεταλλικά υποστρώματα (όπως χαλκός, αλουμίνιο, ψευδάργυρος, κασσίτερος, κ.λπ.) στο πάχος αγώγιμου στρώματος (όπως καουτσούκ, βαφή, πλαστικό, φιλμ ανοδικής οξείδωσης, κ.λπ.)

NM: Τύπος αισθητήρα, T: Επίστρωση κασσίτερου σε χαλκό, C: Αντιστάθμιση θερμοκρασίας σε πραγματικό χρόνο, P: μονό

Εφαρμογή:

Μπορεί να χρησιμοποιηθεί στο εργαστήριο, Μπορεί επίσης να χρησιμοποιηθεί σε εργοτάξιο, χρησιμοποιείται ευρέως στη μεταποίηση, τη βιομηχανία μεταλλουργίας, τη χημική βιομηχανία, την επιθεώρηση εμπορευμάτων και άλλους τομείς δοκιμών, είναι το απαραίτητο όργανο για την επαγγελματική προστασία υλικών.

Πρότυπο:

• GB/T 4956 -- 2003 Μέτρηση πάχους επίστρωσης μη μαγνητικών επιστρώσεων σε μαγνητικά υποστρώματα -- Μαγνητική μέθοδος
• GB/T 4957 -- 2003 Μέτρηση πάχους επίστρωσης μη αγώγιμων επιστρώσεων σε μη μαγνητικά μεταλλικά υποστρώματα με τη μέθοδο των ρευμάτων eddy
• JJG 818 -- 2018 Μαγνητικός και τύπος ρευμάτων eddy όργανο μέτρησης πάχους επίστρωσης
• JB/T 8393 -- 1996 Μαγνητικός και τύπος ρευμάτων eddy όργανο μέτρησης πάχους επίστρωσης
• GB/T 15675-2008 Συνεχής ηλεκτρογαλβανισμός, χαλύβδινη πλάκα και χαλύβδινη ταινία με επίστρωση κράματος ψευδαργύρου-νικελίου
• GB/T 2518-2008 Συνεχής χαλύβδινη πλάκα και χαλύβδινη ταινία θερμής εμβάπτισης γαλβανισμένη

Χαρακτηριστικά:

• υιοθετεί τσιπ δειγματοληψίας υψηλής ακρίβειας και ειδικό μοντέλο βαθμονόμησης, με προηγμένη τεχνολογία αντιστάθμισης θερμοκρασίας σε πραγματικό χρόνο, μπορεί να επιτύχει ακριβή μέτρηση σε όλο το εύρος και μπορεί να μετρήσει με ακρίβεια το πάχος της εξαιρετικά λεπτής ηλεκτρολυτικής επιμετάλλωσης και του στρώματος οξειδίου κάτω από 20um
• μπορεί να μετρηθεί ταυτόχρονα το πάχος του γαλβανισμένου στρώματος και το βάρος της μονάδας (έκδοση γραμμαρίου)
• υποστηρίζει μια ποικιλία προδιαγραφών αισθητήρων, ο αισθητήρας μπορεί να επανασυνδεθεί με το κύριο όργανο μετά τη φθορά, παρατείνοντας αποτελεσματικά τη διάρκεια ζωής του αισθητήρα
• έχει μέτρηση ενός σημείου υψηλής ακρίβειας, μέτρηση σάρωσης, μέτρηση βάρους μονάδας (έκδοση βάρους γραμμαρίου TG-6105P), μέτρηση διαφοράς, μέση μέτρηση και άλλους τρόπους μέτρησης
• έχει λειτουργίες βαθμονόμησης μηδενικού σημείου, βαθμονόμησης ενός σημείου, βαθμονόμησης δύο σημείων και βασικής βαθμονόμησης, μπορεί να διορθώσει αυτόματα το σφάλμα του συστήματος
• έχει τη λειτουργία αποθήκευσης δεδομένων και μπορεί να ομαδοποιηθεί στα αποθηκευμένα δεδομένα για στατιστική ανάλυση
• μπορεί να ορίσει τα ανώτερα και κατώτερα όρια της τιμής πάχους, πέρα από το εύρος του αυτόματου συναγερμού
• με τη λειτουργία προτροπής κατάστασης σύζευξης, διαισθητική κατανόηση της κατάστασης μέτρησης
• εμφανίζει πλούσιες πληροφορίες, συμπεριλαμβανομένης της τιμής πάχους, της κατάστασης σύζευξης, των πληροφοριών ποσότητας ηλεκτρικής ενέργειας, του χρόνου δοκιμής, της κατάστασης αποθήκευσης κ.λπ.
• Ενσωματωμένη μονάδα Bluetooth (προαιρετική έκδοση Bluetooth) και διεπαφή Mini-USB, προαιρετικός εκτυπωτής Bluetooth και μπορεί να επικοινωνήσει με υπολογιστή ή έξυπνες τερματικές συσκευές για ενσύρματη και ασύρματη μετάδοση δεδομένων
• υποστηρίζει μέτρηση σε πραγματικό χρόνο, έλεγχο οδηγιών (έκδοση οδηγιών), το λογισμικό κεντρικού υπολογιστή μπορεί να αναβαθμιστεί
• μπορεί να εξοπλιστεί με διεπαφή επικοινωνίας RS232, RS485, προαιρετικό για μοντέλο on line
• μπορεί να προσαρμοστεί μονάδα μέτρησης πάχους και αισθητήρας μέτρησης πάχους

Τεχνικές παράμετροι:

Οδηγός αισθητήρα σειράς TG-6105

Τύπος αισθητήρα		Αισθητήρας F (Επαγωγή μαγνητικού πεδίου)						Αισθητήρας N(ρεύματα eddy)
Χρήση		Μη μαγνητική επίστρωση σε μαγνητικό μεταλλικό υπόστρωμα						Μη αγώγιμη επίστρωση σε μη μαγνητικό μεταλλικό υπόστρωμα
Τύπος αισθητήρα		FM	FL	FX	FT	FS	FH	NM	NL
Εύρος μέτρησης (μm)		0 ~ 1500	0 ~ 3000	0~10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Ακρίβεια μέτρησης (μm)	Βασική βαθμονόμηση	± (0,5 + 1% H)	± (1 + 2% H)	± (1 + 3% H)	± (1 + 1% H)	± (0,5 + 1% H)	± (1 + 2% H)	± (0,5 + 1% H)	± (1 + 2% H)
	Βαθμονόμηση μηδενικού σημείου	± (1 + 2% H)	± (1 + 3% H)	± (2 + 5% H)	± (1 + 2% H)	± (1 + 2% H)	± (1 + 3% H)	± (1 + 2% H)	± (1 + 3% H)
Ελάχιστη ακτίνα καμπυλότητας		κυρτό 1,5 mm	κυρτό 1,5 mm	κυρτό 10 mm	κυρτό 1,5 mm	κυρτό 1 mm	κυρτό 1,5 mm	κυρτό 3 mm	κυρτό 6 mm
Ελάχιστη ακτίνα περιοχής		Φ7mm	Φ7mm	Φ40mm	Φ7 mm	Φ3mm	Φ7mm	Φ5mm	Φ7mm
Κρίσιμο πάχος πλάκας		0,5 mm	0,5 mm	2 mm	0,5 mm	0,2 mm	0,5 mm	0,3 mm	1 mm
Θερμοκρασία (°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Κατεύθυνση μέτρησης
Κοινό πεδίο εφαρμογής		Τυπικός αισθητήρας   Συνήθης στρώμα βαφής επίστρωσης κ.λπ.	Παχύτερο στρώμα βαφής αισθητήρα, επίστρωση ψεκασμού κ.λπ.	Εξαιρετικά παχύ στρώμα αντιδιαβρωτικής προστασίας αισθητήρα,   Στρώμα πυροπροστασίας κ.λπ.	Η στενή περιοχή μέσα στον σωλήνα με ορθή γωνία αισθητήρα	Μικρός αισθητήρας, μικρό τεμάχιο εργασίας, συνδετήρας κ.λπ.	Ο αισθητήρας υψηλής θερμοκρασίας μπορεί να αντέξει υψηλή θερμοκρασία 300℃	Τυπικό στρώμα οξειδίου αισθητήρα, επίστρωση ψεκασμού,   Επιχαλκωμένος κασσίτερος, επιχρωμιωμένος	Παχύτερη επίστρωση αισθητήρα, επίστρωση βαφής κ.λπ.

Οδηγός μοντέλου σειράς TG-6105

Σημείωση: RS232/485 και άλλη θύρα επικοινωνίας προαιρετική για μοντέλο on line
