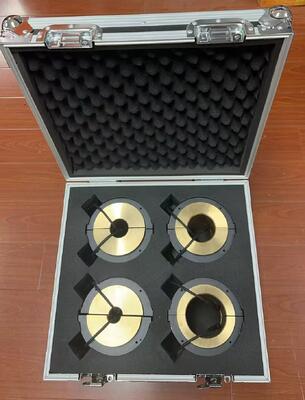

Ολοκληρωμένο ανιχνευτή ελαττωμάτων συρματόσχοινων HRD-120

Ενσωματωμένος ανιχνευτής ελαττωμάτων συρματόπλεγματος HRD-120

Ι. Σύνοψη του προϊόντος

◆ Διαδικτυακή ανίχνευση εσωτερικού και εξωτερικού σπασμένου σύρματος, φθοράς, σκουριάς, παραμόρφωσης, χαλαρών νήμων, καλωδίου που έχει παραλείψει, αλλαγών υλικού και άλλων ελαττωμάτων.

◆ Η έκθεση των αποτελεσμάτων της δοκιμής μπορεί να ανταποκρίνεται στα πρότυπα των διαφόρων βιομηχανιών και περιλαμβάνει τον αριθμό των σπασμένων καλωδίων και τη σχέση της περιοχής σπασμένου καλωδίου προς τη συνολική περιοχή σπασμένου καλωδίου.

◆ Χρήση ηλεκτρονικής διεπαφής USB (σύρματος) ή "ιδικού δικτύου Wi-Fi" (ασύρματος) για την άμεση ανάλυση επεξεργασίας δειγματοληψίας, με ηλεκτρονικό συναγερμό ήχου και φωτός και προβολή των αποτελεσμάτων σε πραγματικό χρόνο.

◆ Στρογγυλή δομή αισθητήρα, περιμετρική περιφέρεια, αξιακή μαγνητοποίηση, το σύρμα άμεση μαγνητοποίηση σε κατάσταση κορεσμού.

◆ Ο αισθητήρας υιοθετεί κράμα αλουμινίου, με λειτουργίες αδιάβροχο, αδιάβροχο προς σκόνη, αδιάβροχο προς κρούσματα και αδιάβροχο προς υγρασία.

◆ Σταθερή λειτουργία, αξιόπιστη απόδοση, υψηλή ακρίβεια ανίχνευσης, ισχυρή απόδοση κατά των παρεμβολών, ακριβή δεδομένα.

◆ Το λογισμικό προσαρμόζεται στα διάφορα λειτουργικά συστήματα Windows 98/2000 / xp/Vista/ Windows 7/8/10/11

◆ Χρησιμοποιείται ευρέως στα ορυχεία, στα καλωδιακά δρομάκια, στους ανυψωτικούς εξοπλισμούς, στα ασανσέρ, στα μηχανήματα των λιμένων, στις γέφυρες καλωδίων και σε άλλους τομείς.

ΙΙ. Τεχνικός πυρήνας και νομικά προσόντα

1- Εικονικό όργανο: απεριόριστη αβεβαιότητα.και η άμεση επεξεργασία δειγματοληψίας από υπολογιστές μπορεί να εξασφαλίσει ότι δεν θα παραλείψει η ανίχνευση και δεν θα γίνει καμία λανθασμένη κρίση, ακριβώς όπως βλέποντας μια ταινία, σαρώνοντας το σύρμα σε όλη τη διαδικασία, τα αποτελέσματα είναι ακριβή και καλή επαναληψιμότητα.

2Τρία σταθερά όργανα: Σύμφωνα με τα εθνικά πρότυπα για τα σκουπίδια συρματόπλεγματος σε διάφορες βιομηχανίες, το προϊόν αυτό εφαρμόζει ηλεκτρομαγνητική ποιοτική, ποσοτική, τοποθέτηση,ηλεκτρονική μη καταστροφική ανίχνευση σχοινιών συρματόσχοινου εσωτερικού και εξωτερικού σπασμένου σύρματος, σκουριά, φθορά, μεταβολές στην περιοχή της μεταλλικής διατομής, χαλαρά νήματα, καλώδια που ξεφεύγουν, παραμόρφωση, ανωμαλίες υλικού και άλλα ελαττώματα.

3. Νομικό μέσο: σύμφωνα με το αμερικανικό πρότυπο ASTM1571-2021 και το εθνικό πρότυπο GB/T21387-2008.

ΙΙΙ. Τεχνικοί δείκτες

Ολόκληρη η σειρά μπορεί να ανιχνεύσει το εύρος διαμέτρου του σχοινιού: φ1.5-300mm (ανάγκη να ρυθμίσετε διαφορετικές σειρές των προδιαγραφών αισθητήρα)

Σχετική ταχύτητα του αισθητήρα και του σύρματος:00,0-6,0 m/sΚαλύτερα: 0,1-0,5 m/s

Το καλύτερο κενό μεταξύ του αφεντικού οδηγού αισθητήρα και το σύρμα είναι 2-4 mm, και το επιτρεπόμενο κενό είναι 0-15mm

Δυνατότητα ανίχνευσης ελαττώματος σπασμένου καλωδίου (LF)

Ποιοτική: Η ακρίβεια της ποιοτικής ανίχνευσης ενός ενιαίου κεντρικού σπασμένου καλωδίου είναι 99,99%

Ποσοτική: Ο αριθμός των σπασμένων καλωδίων σε ένα μόνο μέρος επιτρέπει σε μία ή μία ισοδύναμη ρίζα να κρίνει λάθος

Το ποσοστό ακρίβειας είναι μεγαλύτερο από 92% όταν ο αριθμός των σπασμένων καλωδίων σε ένα μόνο μέρος ανιχνεύεται χωρίς σφάλμα για περισσότερες από 100 φορές

Ποσοτικός ρυθμός αλλαγής της μεταλλικής διατομής (LMA)

Το επιτρεπόμενο σφάλμα επαναληψιμότητας της ευαισθησίας ανίχνευσης είναι ±0,055%

Επιτρεπόμενο σφάλμα της τιμής ένδειξης ακρίβειας δοκιμής: ± 0,2%

Θέση (L) Ικανότητα ανίχνευσης: Ποσοστό σφάλματος της τιμής ένδειξης μήκους ανίχνευσης: ±0,2%

Ηλεκτρική τροφοδοσία: 5V από μπαταρία υπολογιστή

Βάρος αισθητήρα: κοινές προδιαγραφές < 10kg (προσαρμοσμένο σύμφωνα με την πραγματική κατάσταση)

Θερμοκρασία περιβάλλοντος: -10°C~40°C Πίεση ατμόσφαιρας: 86~106Kpa Σχετική υγρασία: ≤ 85%

IV. Διαμόρφωση συστήματος και μοντέλο

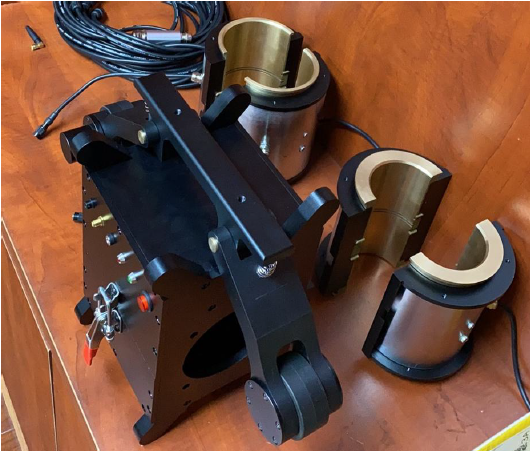

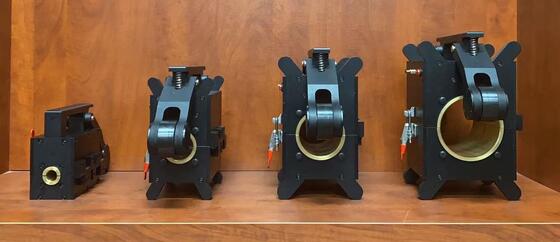

Όλα πρέπει να είναι προσαρμοσμένα: Μηχανή ανίχνευσης ελαττωμάτων σχοινιών (48mm μικρά - 78mm μεσαία - 108mm μεγάλα)
