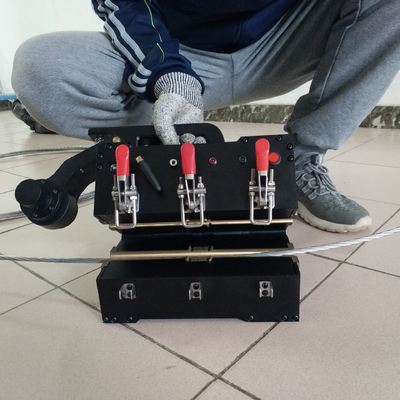

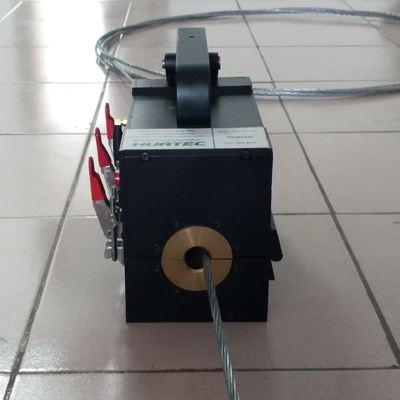

Η συσκευή ανίχνευσης ελαττωμάτων ενσωματωμένου σύρματος HRD-120
一Γενική εικόνα προϊόντος
◆Η ηλεκτρονική ανίχνευση εσωτερικών και εξωτερικών σπασμένων συρματόσχοινων, φθοράς, σκουριά, παραμόρφωση, χαλαρά νήματα, καλώδιο που έχει παραλείψει, αλλαγές υλικού και άλλα ελαττώματα.
◆Η έκθεση των αποτελεσμάτων της δοκιμής μπορεί να πληροί τα πρότυπα των διαφόρων βιομηχανιών και έχει τον αριθμό των σπασμένων καλωδίων και τη σχέση της περιοχής σπασμένου καλωδίου προς τη συνολική περιοχή σπασμένου καλωδίου.
◆Χρήση υπολογιστικής διεπαφής USB (σύρματη) ή "ιδικού δικτύου Wi-Fi" (ασύρματη) για την άμεση ανάλυση επεξεργασίας δειγματοληψίας, με ηλεκτρονικό συναγερμό ήχου και φωτός και προβολή αποτελεσμάτων σε πραγματικό χρόνο.
◆Κύκλωτη δομή αισθητήρα, περιμετρική περιφέρεια, αξιακή μαγνητοποίηση, το σύρμα άμεση μαγνητοποίηση σε κατάσταση κορεσμού.
◆Ο αισθητήρας υιοθετεί κράμα αλουμινίου, με ανθεκτικές στο νερό, στην σκόνη, στα σοκ και στην υγρασία λειτουργίες.
◆Σταθερή λειτουργία, αξιόπιστη απόδοση, υψηλή ακρίβεια ανίχνευσης, ισχυρή απόδοση κατά των παρεμβάσεων, ακριβή δεδομένα.
◆Λογισμικό Προσαρμόζεται στα Windows 98/2000 / XP/Vista/ Windows 7/8/10/11 διάφορα λειτουργικά συστήματα υπολογιστών
◆Χρησιμοποιείται ευρέως στα ορυχεία, τα καλωδιακά δρομάκια, τον εξοπλισμό ανύψωσης, το ασανσέρ, τα μηχανήματα λιμένων, τις γέφυρες καλωδίων και άλλους τομείς.
二- Τεχνικό πυρήνα και νομικά προσόντα
1- Εικονικό όργανο: απεριόριστη αβεβαιότητα.και η άμεση επεξεργασία δειγματοληψίας από υπολογιστές μπορεί να εξασφαλίσει ότι δεν θα παραλείψει η ανίχνευση και δεν θα γίνει καμία λανθασμένη κρίση, ακριβώς όπως βλέποντας μια ταινία, σαρώνοντας το σύρμα σε όλη τη διαδικασία, τα αποτελέσματα είναι ακριβή και καλή επαναληψιμότητα.
2Τρία σταθερά όργανα: Σύμφωνα με τα εθνικά πρότυπα για τα σκουπίδια συρματόπλεγματος σε διάφορες βιομηχανίες, αυτό το προϊόν εφαρμόζει ηλεκτρομαγνητικά ποιοτικά, ποσοτικά, τοποθέτηση,ηλεκτρονική μη καταστροφική ανίχνευση σχοινιών συρματόσχοινου εσωτερικού και εξωτερικού σπασμένου σύρματος, σκουριά, φθορά, μεταβολές στην περιοχή της μεταλλικής διατομής, χαλαρά νήματα, καλώδια που ξεφεύγουν, παραμόρφωση, ανωμαλίες υλικού και άλλα ελαττώματα.
3. Νομικό μέσο: σύμφωνα με το αμερικανικό πρότυπο ASTM1571-2021 και το εθνικό πρότυπο GB/T21387-2008.
三Τεχνικοί δείκτες
Ολόκληρη η σειρά μπορεί να ανιχνεύσει το εύρος διαμέτρου του σχοινιού: φ1.5-300mm (ανάγκη να ρυθμίσετε διαφορετικές σειρές των προδιαγραφών αισθητήρα)
Σχετική ταχύτητα αισθητήρα και σύρμα: 0,0-6,0 m/s Καλύτερη: 0,1-0,5 m/s
Το καλύτερο κενό μεταξύ του αφεντικού οδηγού αισθητήρα και το σύρμα είναι 2-4 mm, και το επιτρεπόμενο κενό είναι 0-15mm
Δυνατότητα ανίχνευσης ελαττώματος σπασμένου καλωδίου (LF)
Ποιοτική: Η ακρίβεια της ποιοτικής ανίχνευσης ενός ενιαίου κεντρικού σπασμένου καλωδίου είναι 99,99%
Ποσοτική: Ο αριθμός των σπασμένων καλωδίων σε ένα μόνο μέρος επιτρέπει σε μία ή μία ισοδύναμη ρίζα να κρίνει λάθος
Το ποσοστό ακρίβειας είναι μεγαλύτερο από 92% όταν ο αριθμός των σπασμένων καλωδίων σε ένα μόνο μέρος ανιχνεύεται χωρίς σφάλμα για περισσότερες από 100 φορές
Ποσοτικός ρυθμός αλλαγής της μεταλλικής διατομής (LMA)
Το επιτρεπόμενο σφάλμα επαναληψιμότητας της ευαισθησίας ανίχνευσης είναι ±0,055%
Επιτρεπόμενο σφάλμα της τιμής ένδειξης ακρίβειας δοκιμής: ± 0,2%
Θέση (L) Ικανότητα ανίχνευσης: Ποσοστό σφάλματος της τιμής ένδειξης μήκους ανίχνευσης: ±0,2%
Ηλεκτρική τροφοδοσία: 5V από μπαταρία υπολογιστή
Βάρος αισθητήρα: κοινές προδιαγραφές < 10kg (προσαρμοσμένο σύμφωνα με την πραγματική κατάσταση)
Θερμοκρασία περιβάλλοντος: -10°C~ 40°CΑτμοσφαιρική πίεση: 86~106Kpa Σχετική υγρασία:≤85%

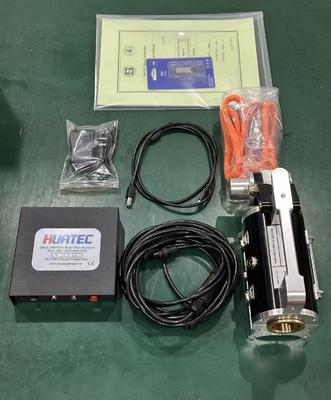

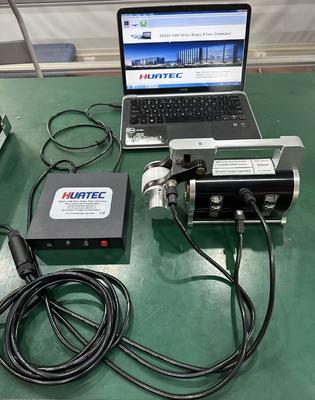

四. Διαμόρφωση και μοντέλο συστήματος
Όλα πρέπει να προσαρμοστούν: Μηχανή ανίχνευσης ελαττωμάτων σχοινιών (48mm μικρός - 78mm μέσος - 108mm μεγάλος)
|
|
ΣΝ.
|
Διαμορφώστε το όνομα και το μοντέλο
|
Ποσότητα
|
Σημείωση
|
|
Μονάδα αισθητήρα
|
1
|
• Ενσωματωμένη μονάδα αισθητήρα
• Αντιστρέψιμος διεγερτής υψηλής ταχύτητας • Συγκεντρωτής σήματος υψηλής αγωγιμότητας
• Δείχνει τη μαγνητική ευαισθησία του Hall
• Ψηφιογράφος απόστασης υψηλής ακρίβειας
|
1σύνολο
|
Συμπεριλαμβανομένου κωδικοποιητή
|
|
2
|
• Ασφάλεια σε πραγματικό χρόνο (hi-fi με ψηφιακή σε αναλογική μετατροπή)
•Μονάδα μετατροπής αναλογικής σε ψηφιακή AD •Μονάδα αυτόματης απόρριψης θορύβου
• Ηχητική και οπτική μονάδα συναγερμού ελαττωμάτων • Μονάδα διασφάλισης ποιότητας ανίχνευσης
•Δύναμη plug and play της DAQ
|
1σύνολο
|
Περιλαμβάνει λήψη Wi-Fi
|
|
|
3
|
Αντικατάστατο μανδύα επένδυσης
|
5 σετ
|
Οι ειδικές προδιαγραφές συζητούνται ξεχωριστά
|
|
Μονάδα επεξεργασίας
|
4
|
Καλώδιο μετάδοσης USB
|
1 εκατ.
|
Προσαρμοσμένο μήκος 20 μέτρων
|
|
5
|
Άντενα Wi-Fi
|
2 τεμάχια
|
Το ένα είναι για ανταλλακτικά.
|
|
6
|
Λογισμικό επεξεργασίας σήματος σε πραγματικό χρόνο έκδοση V3.0
|
1 σύνολο
|
|
|
7
|
Υπολογιστής απόκτησης δεδομένων (τύπος tablet)
|
1 μονάδα
|
Συμπεριλαμβανομένου φορτιστή
|
|
Μονάδα εξαρτημάτων
|
8
|

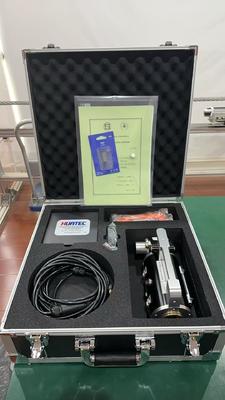

Προσαρμοσμένη θήκη οργάνων
|
1 εκατ.
|
Προσαρμοσμένο τροχό μεταφοράς ράβδου έλξης
|
|
9
|
Φορτιστή "όλα σε ένα"
|
1 εκατ.
|
Κόκκινο φως: φόρτιση
Πράσινο: πλήρες
|
|
10
|
Ευέλικτο καλώδιο ασφαλείας έλξης
|
1 εκατ.
|
Ελαστικές συνδέσεις για μονάδες αισθητήρα
|
|
11
|
Εγχειρίδιο λειτουργίας (σχετικά τεχνικά δεδομένα)
|
1 εκατ.
|
|
|
12
|
Πιστοποιητικό (Κάρτα εγγύησης)
|
1 εκατ.
|
|
|
13
|
Κατάλογος συσκευασίας
|
1 εκατ.
|
|
Σημείωση: 1, εκ των οποίων 7 tablet υπολογιστές διπλής χρήσης είναι προαιρετικοί (ανάλογα με τη ζήτηση, το κόστος είναι πρόσθετο).
2, όλα τα μεγέθη μπορούν να προσαρμοστούν κατόπιν αιτήματος (και μπορεί να προσαρμοστεί με ακρίβεια αντικαταστάσιμη επένδυση).
Προσαρμοσμένο μοντέλο "όλα σε ένα":

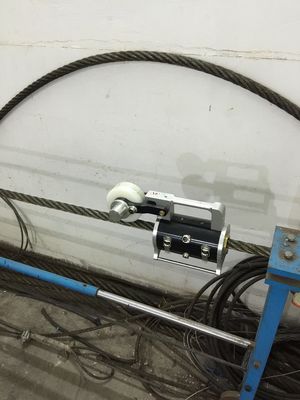

Χρησιμοποιήστε την κατάσταση του τόπου:
Εσωτερική παραγωγή σπασμένου καλωδίου
|
|
Δοκιμή, αξιολόγηση και αποδοχή
|
|
Ανίχνευση γερανού λιμανιού Li Jiacheng
|
|
Επιθεώρηση τραμ κατά τη διάρκεια των κορυφαίων ωρών
|
|
Επιθεώρηση θαλάσσιου πάρκου
|
|
Έλεγχος εταιρείας ανελκυστήρων του Χονγκ Κονγκ
|
|
|
|
