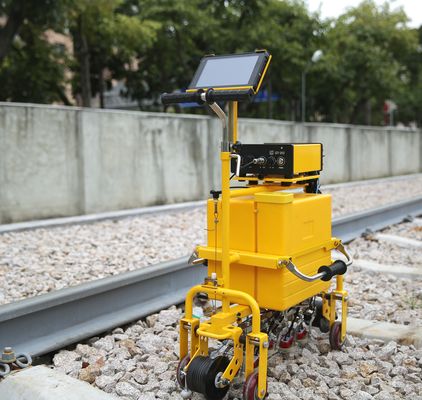

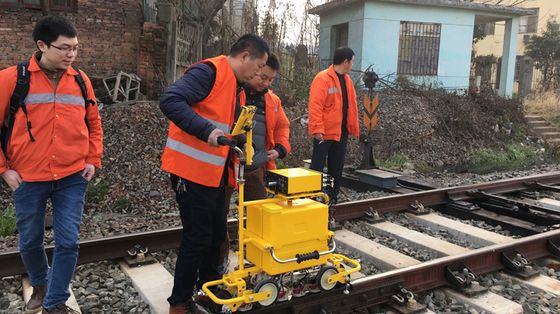

Έγχρωμη οθόνη TFT Ελαφρύ τρόλεϊ που χρησιμοποιείται για το ψηφιακό υπερηχητικό ανιχνευτή ελαττωμάτων ράγας του σιδηροδρομικού συστήματος
Ο ανιχνευτής ελαττωμάτων ράγας HUATEC FD-GT-20 είναι η τρίτη γενιά των πλήρως ψηφιακών προϊόντων της Goworld με έγχρωμη οθόνη TFT και ελαφρύ τρόλεϊ που χρησιμοποιείται για το σιδηροδρομικό σύστημα. Σύμφωνα με το πρότυπο TB/T 2340-2012 UT Rail Tester που εκδόθηκε από το Υπουργείο Σιδηροδρόμων (Κίνα), αυτός ο εξοπλισμός είναι ικανός για την ανίχνευση ραγών που κυμαίνονται από 43~75kg/m σε τύπο. Είναι κατάλληλο για σιδηροδρόμους, σιδηροδρόμους υψηλής ταχύτητας και μετρό.
1. Εισαγωγή στον Ψηφιακό Υπερηχητικό Ανιχνευτή Ελαττωμάτων Ράγας FD-GT-20
Ο ανιχνευτής ελαττωμάτων ράγας FD-GT-20 είναι η τρίτη γενιά των πλήρως ψηφιακών προϊόντων του Ομίλου HUATEC με έγχρωμη οθόνη TFT και ελαφρύ τρόλεϊ που χρησιμοποιείται για το σιδηροδρομικό σύστημα. Σύμφωνα με το πρότυπο TB/T 2340-2012 UT Rail Tester που εκδόθηκε από το Υπουργείο Σιδηροδρόμων (Κίνα), αυτός ο εξοπλισμός είναι ικανός για την ανίχνευση ραγών που κυμαίνονται από 43~75kg/m σε τύπο. Εντοπίζει αποτελεσματικά διάφορα ελαττώματα στην κεφαλή, τον ιστό και το πέλμα μιας ράγας, κατάλληλο για σιδηροδρόμους, σιδηροδρόμους υψηλής ταχύτητας και μετρό.
Το όργανο υιοθετεί τη λειτουργία υπερηχητικού κεντρικού υπολογιστή + τερματικού λειτουργίας και συνδέεται μέσω ασύρματου WIFI. Ενώ βελτιώνει την εμπειρία λειτουργίας του πελάτη, η λειτουργία Internet plus του οργάνου μπορεί να επεκταθεί για να πραγματοποιήσει ποικιλία λειτουργιών όπως διαχωρισμός ανίχνευσης ανθρώπου-μηχανής, δεδομένα online, αποθήκευση σε πραγματικό χρόνο εκτός σύνδεσης, τοποθέτηση GPS, αποθήκευση δεδομένων στο cloud κ.λπ. Και μπορείτε να προσαρμόσετε το δικό σας τερματικό υπερηχητικής λειτουργίας σύμφωνα με τις δικές σας ανάγκες.
2. Χαρακτηριστικά
(1) Το πλαίσιο του τρόλεϊ είναι συμπαγές, ανθεκτικό και εύκολο στη συντήρηση;
(2) Ολοκληρωμένο κιβώτιο εργαλείων μεγάλης χωρητικότητας δεξαμενή νερού;
(3) Ολοκληρωμένη θήκη ανύψωσης αισθητήρα, ο αισθητήρας είναι εύκολο να αφαιρεθεί και να αντικατασταθεί;
(4) Μικρό μέγεθος και φορητό, με βιομηχανικό πάνελ αφής τριών αποδείξεων;
(5) Εξαιρετικοί δείκτες απόδοσης, σύμφωνα με τα σχετικά πρότυπα;
(6) Υποστήριξη τοποθέτησης GPS, αποθήκευσης δεδομένων στο cloud, αυτόματης αναγνώρισης ομιλίας και άλλων λειτουργιών;
(7) Μια λειτουργική εφαρμογή που καλύπτει τις ανάγκες της ανίχνευσης ελαττωμάτων.
3. Δομή εμφάνισης τρόλεϊ
4. Δομή εμφάνισης οργάνου
Το όργανο είναι μικρό και φορητό, οι συνολικές διαστάσεις: 94X222X225mm, καθαρό βάρος περίπου 1,8kg
5. Ολοκληρωμένο κιβώτιο εργαλείων μεγάλης χωρητικότητας δεξαμενή νερού
Η πλαστική δεξαμενή νερού, γεμάτη με νερό, είναι 20L.
6. Ολοκληρωμένη θήκη αισθητήρα
Όλοι οι αισθητήρες είναι κλειστοί στο κάτω μέρος του αυτοκινήτου, το οποίο μπορεί να ανυψωθεί ή να αφαιρεθεί με έναν μόνο τρόπο και ο αισθητήρας μπορεί να αφαιρεθεί και να αντικατασταθεί πιο εύκολα.
7. Βιομηχανικό tablet τριών αποδείξεων
Βιομηχανική οθόνη αφής tablet τριών αποδείξεων, ανθεκτική στη σκόνη, αδιάβροχη και αντικραδασμική.
8. Ειδικό λογισμικό εφαρμογής ανίχνευσης ελαττωμάτων οργάνων
Για τα λειτουργικά χαρακτηριστικά του πίνακα αφής, το ειδικά σχεδιασμένο λογισμικό εφαρμογής διευκολύνει την επιλογή λειτουργιών και τη ρύθμιση παραμέτρων.
9. Λογισμικό αναπαραγωγής δεδομένων ανίχνευσης ελαττωμάτων υπολογιστή
Η ταχύτητα αναπαραγωγής δεδομένων είναι ρυθμιζόμενη, υποστηρίζοντας έξυπνη αναπαραγωγή, έλεγχο συμβάντων, στατιστικά στοιχεία, αναζήτηση δεδομένων, εκτύπωση, εξαγωγή και άλλες λειτουργίες.
Παράρτημα 1. Χαρακτηριστικά και Χαρακτηριστικά
- Η εμφάνιση του κεντρικού υπολογιστή είναι συμπαγής, στιβαρή και ελαφριά και η συναρμολόγηση και η αποσυναρμολόγηση είναι απλές. Καλή περιβαλλοντική προσαρμοστικότητα, θερμοκρασία περιβάλλοντος εργασίας -15 °C ~ 45 °C, συνεχής χρόνος εργασίας όχι μικρότερος από 8 ώρες, αντικραδασμική και αντιπαρεμβολή, βαθμός προστασίας IP65.
- Ο κεντρικός υπολογιστής διαθέτει πολλαπλά κανάλια ανίχνευσης ελαττωμάτων (πολλοί αισθητήρες μπορούν να συνδεθούν σε διαφορετικές γωνίες) και ο κυκλικός χρονισμός διαδοχικής λειτουργίας.
- Οι αισθητήρες 0, 37 και 70 μοιρών έχουν σχεδιαστεί για να ανιχνεύουν πλήρως τα κύρια μέρη της ράγας.
- Η δομή του κεντρικού υπολογιστή είναι με τη μορφή «διακομιστή + πελάτη». «Διακομιστής», ο κεντρικός υπολογιστής (χωρίς είσοδο και οθόνη), είναι μια μονάδα υπερήχων καναλιού 1- N. «πελάτης» είναι το τερματικό λειτουργίας (είσοδος και οθόνη), ο κεντρικός υπολογιστής και ο πελάτης (τερματικό λειτουργίας) μέσω του ενσύρματου δικτύου LAN (ή ασύρματου WIFI) σύνδεση για επικοινωνία δικτύου.
- Κύκλωμα μετάδοσης παλμού αρνητικού τετραγωνικού κύματος
- Το αναλογικό φίλτρο αυξάνει τον λόγο σήματος προς θόρυβο του κεντρικού υπολογιστή.
- Το κέρδος καναλιού είναι ένας συνδυασμός “βασικού κέρδους” + “κέρδους αντιστάθμισης”.
- Το εύρος ανίχνευσης, η ταχύτητα ήχου του υλικού και η μετατόπιση παλμού ρυθμίζονται αυτόματα σύμφωνα με τον επιλεγμένο τύπο ράγας.
- Οι λειτουργίες των συμβατικών βασικών παραμέτρων υπερήχων είναι ρυθμιζόμενες χειροκίνητα (εύρος ανίχνευσης, ταχύτητα ήχου υλικού, μηδενικό σημείο αισθητήρα, εμπρόσθια άκρη, γωνία, θέση εκκίνησης πύλης, πλάτος και επίπεδο κ.λπ.).
- Με λειτουργία απόρριψης.
- Η συχνότητα επανάληψης καναλιού είναι σταθερή στα 400 Hz ανά κανάλι.
- Με λειτουργία δοκιμής καναλιού.
- Έχει λειτουργίες εμφάνισης A, B και A+B.
- Με λειτουργία συναγερμού ήχου και φωτός.
- Με λειτουργία φωνητικής προτροπής.
- Η διαδικασία υλοποίησης του αυτοκινήτου έχει λειτουργία προειδοποίησης υπερβολικής ταχύτητας.
- Έχει τη λειτουργία αυτόματης μέτρησης της διαδρομής ήχου, της οριζόντιας και της κάθετης απόστασης του υψηλότερου κύματος στην πύλη συναγερμού.
- Έχει λειτουργία σήμανσης (τραυματισμός, αριθμός τροχιάς, προώθηση αυτοκινήτου, τράβηγμα προς τα πίσω κ.λπ.).
- Ενσωματωμένη λειτουργία καμπύλης αντιστάθμισης, η καμπύλη μπορεί να επεξεργαστεί (νέα, τροποποιημένη, διαγραμμένη).
- Η ένταση και η συχνότητα του συναγερμού μπορούν να ρυθμιστούν για κάθε κανάλι.
- Με λειτουργία αστοχίας σύζευξης αισθητήρα ανίχνευσης.
- Πύλη καναλιού, κυματομορφή, ένδειξη συναγερμού, ένδειξη κατεύθυνσης αισθητήρα, ένδειξη γωνίας αισθητήρα, λειτουργία προσαρμογής χρώματος καναλιού εμφάνισης Β.
- Με τη λειτουργία προσαρμογής χρώματος φόντου της διεπαφής οθόνης.
- Ο χρήστης μπορεί να προσαρμόσει την πρόσθετη παράμετρο εργασίας.
- Λειτουργία πλήρους εγγραφής ανίχνευσης ελαττωμάτων
- Λειτουργίες διαχείρισης δεδομένων ανίχνευσης ελαττωμάτων (αποθήκευση, διαγραφή, ανάκληση, αναπαραγωγή, εξαγωγή).
- Το λογισμικό του κεντρικού υπολογιστή και του τερματικού λειτουργίας μπορεί να αναβαθμιστεί μέσω μιας εξωτερικής μονάδας flash USB.
- Με λειτουργία εισόδου λειτουργίας οθόνης αφής, μπορεί να συνδεθεί εξωτερικό πληκτρολόγιο Bluetooth.
- Με λειτουργία πληροφοριών τοποθεσίας GPS.
- Με άμεση εμφάνιση ταχύτητας.
- Με λειτουργία δοκιμής χιλιομετρικής απόστασης.
- Έχει λειτουργία διάτρησης.
- Λειτουργία κατάψυξης κυματομορφής.
- Επικοινωνία δικτύου (Συνδεδεμένο με το τερματικό λειτουργίας)
- Αναπαραγωγή δεδομένων στον υπολογιστή σας
- Με λειτουργία επίδειξης λειτουργίας λογισμικού οργάνου, μπορεί να χρησιμοποιηθεί για την εκπαίδευση χρηστών οργάνων
Παράρτημα 2. Τεχνικές προδιαγραφές
| Κανάλι |
10 κανάλια: 9 κανάλια επιθεώρησης και 1 κανάλι βαθμονόμησης. |
| Τύπος αισθητήρα |
Διαφορετικοί αισθητήρες διπλού στοιχείου γωνίας με συχνότητες μεταξύ 2 - 2,5 MHz, συμπεριλαμβανομένων 6 αισθητήρων 70°, 2 αισθητήρων 37° και 1 αισθητήρα 0°. |
| Δοχείο |
BNC |
| Διάταξη αισθητήρα και περιοχή ανίχνευσης |
Ολοκληρωμένη ανίχνευση ζημιών σε όλα τα κύρια μέρη της ράγας, συμπεριλαμβανομένων:
2 αισθητήρες 70° σαρώνουν την αριστερή πλευρά της κεφαλής της ράγας
2 αισθητήρες 70° σαρώνουν τη μέση της κεφαλής της ράγας
2 αισθητήρες 70° σαρώνουν τη δεξιά πλευρά της κεφαλής της ράγας
2 αισθητήρες 37° σαρώνουν τη μέση της ράγας (ρωγμές βίδας και άλλες λοξές ρωγμές)
1 αισθητήρας 0° σαρώνει την κεφαλή της ράγας, τη μέση της ράγας, το κάτω μέρος της ράγας, την οριζόντια ρωγμή της οπής βίδας
|
| Εύρος συχνοτήτων |
1,5MHz～3,0MHz |
| Κέρδος |
0～80dB |
| Απόρριψη |
Απενεργοποίηση, μεγάλη |
| Δυναμικό εύρος |
Όχι μικρότερο από 16dB με min απόρριψη, 2~6dB με max απόρριψη |
| PRF |
400Hz ανά κανάλι |
| Λειτουργία εμφάνισης |
A-scanB-scanA+B scan |
| Εύρος ανίχνευσης |
Μπορεί να ρυθμιστεί χειροκίνητα ή αυτόματα σύμφωνα με τον επιλεγμένο τύπο ράγας |
| Σφάλμα εξασθενητή |
Σφάλμα λειτουργίας ανά 12dB δεν υπερβαίνει ±1dB |
| Σφάλμα κάθετης γραμμικότητας |
≤1% |
| Σφάλμα οριζόντιας γραμμικότητας |
≤15% |
| Ζώνη ενισχυτή |
-3dB 1,5MHz～3,0MHz |
| Εύρος αποκλεισμού |
Όχι μεγαλύτερο από 20mm |
| Η επίδραση της κατάστασης καταστολής στα αποτελέσματα μέτρησης |
Όταν η καταστολή του οργάνου είναι σε διαφορετικές καταστάσεις, η διαφορά πλάτους είναι 10 dB±2 dB, η αλλαγή ΔM της διαφοράς μεταξύ των δύο ηχώ δεν είναι μεγαλύτερη από 2 dB. |
| Η επίδραση της τάσης λειτουργίας στο ύψος ηχούς και την ευαισθησία ανίχνευσης ελαττωμάτων (συναγερμού) του ανιχνευτή ελαττωμάτων |
Εντός της ονομαστικής περιοχής τάσης λειτουργίας, η θέση της πύλης και το επίπεδο συναγερμού του ανιχνευτή ελαττωμάτων δεν πρέπει να έχουν σημαντική αλλαγή και η μεταβολή του πλάτους ηχούς ΔNd και η αλλαγή ευαισθησίας ανίχνευσης (συναγερμού) ΔSd δεν είναι μεγαλύτερη από 1 dB. |
| Σφάλμα ψηφιακής δειγματοληψίας |
Η μέγιστη έως ελάχιστη μεταβολή πλάτους σήματος δεν πρέπει να είναι μεγαλύτερη από ±5% του ύψους της οθόνης |
| Χρόνος απόκρισης ψηφιακού ανιχνευτή ελαττωμάτων |
Ο χρόνος απόκρισης του ψηφιακού ανιχνευτή ελαττωμάτων δεν πρέπει να υπερβαίνει τα 5ms. |
|
Απόσταση πλάτους
χαρακτηριστικό
|
Ο αισθητήρας εγκάρσιου κύματος ανιχνεύει εγκάρσιες οπές με το ίδιο διάφραγμα και διαφορετικές διαδρομές ήχου. ο αισθητήρας 0° ανιχνεύει το μεγάλο επίπεδο κάτω μέρος με διαφορετικές διαδρομές ήχου και η διαφορά ΔW του ύψους του ανακλώμενου κύματος πρέπει να πληροί τις ακόλουθες απαιτήσεις:
Αισθητήρας 0°: ΔW ≤ 12dB στην περιοχή από το βάθος των 20mm έως το υψηλότερο εύρος της καμπύλης χαρακτηριστικού πλάτους εύρους. ΔW ≤ 8dB στην περιοχή από το υψηλότερο σημείο της καμπύλης χαρακτηριστικού πλάτους απόστασης έως το βάθος των 150mm:
Αισθητήρας 37°: ΔW≤12dB στην περιοχή από το βάθος των 20mm έως το υψηλότερο εύρος της καμπύλης χαρακτηριστικού πλάτους εύρους. ΔW≤8dB στην περιοχή από το υψηλότερο σημείο της καμπύλης χαρακτηριστικού πλάτους απόστασης έως το βάθος των 150mm;
Αισθητήρας 70°: ΔW ≤ 12 dB στην περιοχή από 10mm έως 70mm που αντιστοιχεί στο βάθος ανίχνευσης.
|
| SNR |
Αισθητήρας O°: Ανιχνεύστε την κάτω επιφάνεια στο δοκιμαστικό τεμάχιο, όταν το ύψος του κύματος φτάσει το 80%, το περιθώριο στατικής ευαισθησίας είναι μεγαλύτερο ή ίσο με 24 dB. ο λόγος σήματος προς θόρυβο δεν είναι μικρότερος από 16 dB.
Αισθητήρας 37°: ανιχνεύστε την οπή βίδας και τη ρωγμή 3mm στο επάνω μέρος σε κλίση 37° στο δοκιμαστικό τεμάχιο, κάντε τα δύο κύματα ίσα, όταν το ύψος του κύματος φτάσει το 80%, το περιθώριο στατικής ευαισθησίας είναι μεγαλύτερο ή ίσο με 22dB. λόγος σήματος προς θόρυβο όχι μικρότερος από 8dB.
Αισθητήρας 70°: Στο δοκιμαστικό τεμάχιο, το δευτερεύον κύμα χρησιμοποιείται για την ανίχνευση της οπής φ4mm επίπεδου πυθμένα. Όταν το ύψος του κύματος φτάσει το 80%, το περιθώριο στατικής ευαισθησίας είναι μεγαλύτερο ή ίσο με 20dB. ο λόγος σήματος προς θόρυβο δεν είναι μικρότερος από 10dB.
|
| Περίσσεια ευαισθησίας |
Αισθητήρας 0°: ανιχνεύστε την κάτω επιφάνεια 110mm του δοκιμαστικού τεμαχίου, όταν το κύμα είναι τόσο ψηλό όσο 80%, το περιθώριο ευαισθησίας δεν είναι μικρότερο από 36dB
Αισθητήρας 37° και αισθητήρας 70°: Ανιχνεύστε Φ3×65 εγκάρσια οπή στο δοκιμαστικό τεμάχιο, το περιθώριο ευαισθησίας δεν είναι μικρότερο από 40dB όταν το κύμα είναι τόσο ψηλό όσο 80%
|
| Δυναμική δυνατότητα ανίχνευσης ελαττωμάτων (δυνατότητα ανίχνευσης ελαττωμάτων) |
Με αισθητήρες 0°, 37°, 70° ειδικούς για ράγες, όλα τα χειροκίνητα ελαττώματα στο δοκιμαστικό τεμάχιο σύγκρισης ράγας εκτός από τη ρωγμή 15° προς τα κάτω μπορούν να βρεθούν και να εκδοθούν οι αντίστοιχες ενδείξεις συναγερμού. |
| Λειτουργία ρύθμισης πύλης συναγερμού |
Η θέση εκκίνησης, το πλάτος και το επίπεδο της πύλης συναγερμού μπορούν να ρυθμιστούν χειροκίνητα |
| Λειτουργία συναγερμού |
Συναγερμός σε πραγματικό χρόνο (συναγερμός εισερχόμενου κύματος και συναγερμός απώλειας κύματος)
Διπλός συναγερμός κύματος οπής βίδας
Καθυστέρηση ενός από τους δύο συναγερμούς
|
| Ένδειξη συναγερμού |
Λειτουργία συναγερμού ήχου και φωτός, η ένταση και η συχνότητα του συναγερμού μπορούν να ρυθμιστούν. |
| Μέτρηση κυματομορφής |
Μετρήστε και εμφανίστε αυτόματα τη διαδρομή ήχου του υψηλότερου κύματος, την οριζόντια και την κάθετη απόσταση στην πύλη. |
| Καμπύλη κέρδους |
Ο χρήστης μπορεί να ρυθμίσει την καμπύλη κέρδους (8 σημεία) σύμφωνα με τις πραγματικές ανάγκες. |
| Εγγραφή ανίχνευσης ελαττωμάτων |
Πλήρης εγγραφή δεδομένων (έως 50 km), τα δεδομένα μπορούν να εξαχθούν και να αναπαραχθούν |
| Μέθοδος εισόδου λειτουργίας |
Είσοδος οθόνης αφής |
| Οθόνη |
Ανάλυση1280×800 |
| Οθόνη αφής |
Χωρητική, υψηλής αντοχής, ανθεκτική στις γρατσουνιές,
υποστήριξη γραφής
|
| Θύρες |
USB 2.0
LAN 100Mbps
WIFI 802.11 a/b/g/n
bluetooth BT 4.0
|
| Ισχύς |
DC 12V (πακέτο μπαταρίας λιθίου) |
| Χρόνος εργασίας |
≥8h |
| Χωρητικότητα δεξαμενής νερού |
≥20L |
| Ακρίβεια εμφάνισης εικόνας τύπου Β |
Τόσο η τεταγμένη όσο και η τετμημένη είναι 2mm |
| Ακρίβεια τροχού κώδικα |
2mm |
| Ταχύτητα ανίχνευσης ελαττωμάτων |
Μέγιστο 5,0 km/h |
| Θερμοκρασία λειτουργίας |
-15℃～45℃ |
| Διάσταση |
Οι συνολικές διαστάσεις του οχήματος σε κατάσταση λειτουργίας είναι περίπου 780mm × 290mm × 1006mm. |
| Βάρος |
Το πλαίσιο είναι περίπου 24kg. το υπερηχητικό όργανο είναι περίπου 2,4kg. η μπαταρία του οργάνου είναι 830g. το τερματικό λειτουργίας (tablet τριών αποδείξεων) είναι 730g. το τρόλεϊ εξοπλισμένο με 5 ομάδες αισθητήρων είναι περίπου 1,4kg. |
