Σύστημα Ψηφιακής Ακτινογραφίας DR για Μη Καταστροφικό Έλεγχο

Σύστημα Ψηφιακής Ακτινογραφίας (DR) για Όργανα Μη Καταστροφικού Ελέγχου (NDT)

Χαρακτηριστικά:

 Συμμορφώνεται με το τελευταίο πρότυπο NB/T 47013.11-2015

 Ψηφιακός μετασχηματισμός του συστήματος ανίχνευσης απεικόνισης ακτίνων Χ σε πραγματικό χρόνο

 Φορητή ψηφιακή επιθεώρηση απεικόνισης επί τόπου

 16bit υψηλό δυναμικό εύρος

 120μm εικονοστοιχεία, υψηλή ανάλυση 4.0lp/mm

 CsI ιωδιούχο καισίου αποτελεσματική μετατροπή εικόνας ακτίνων Χ

 Πεδίο θέασης απεικόνισης 25cmX30cm

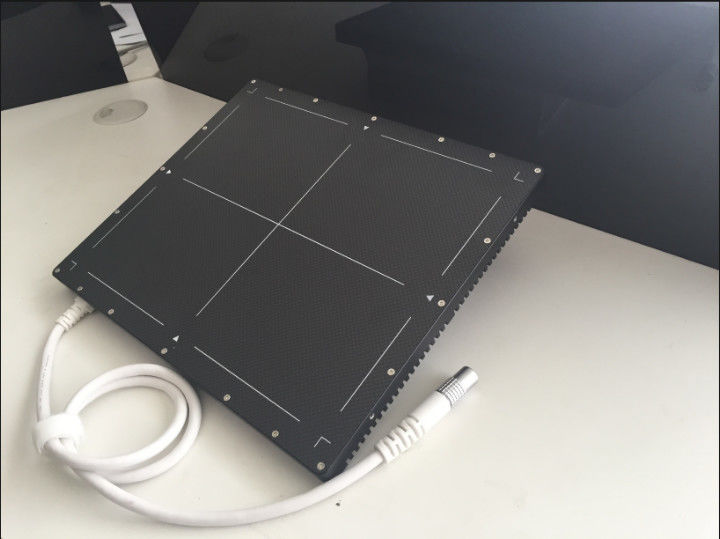

1-Ψηφιακός επίπεδος ανιχνευτής ακτίνων Χ για βιομηχανική χρήση

Βασικές παράμετροι:

2——Λογισμικό ψηφιακής επεξεργασίας και βελτίωσης εικόνας

Ενσωμάτωση συστήματος βελτίωσης και αποθήκευσης εικόνας. Επί του παρόντος, οι πιο πρακτικές λειτουργίες επεξεργασίας και φιλτραρίσματος είναι ειδικά σχεδιασμένες για συστήματα απεικόνισης ακτίνων Χ σε πραγματικό χρόνο, τα οποία μπορούν να αυξήσουν την ευαισθησία των επεξεργασμένων εικόνων κατά μέσο όρο 0,6%-0,8%. Με τη βοήθεια της θύρας Ethernet υψηλής ταχύτητας, μπορεί να σας βοηθήσει να λάβετε στατικές και δυναμικές εικόνες ταυτόχρονα και να τις αποθηκεύσετε σε μορφή εικόνας 8/16bit και μπορεί να εγγραφούν απευθείας σε δίσκους DVD για μόνιμη αποθήκευση, κάτι που είναι βολικό για την αρχειοθέτηση και την αναθεώρηση των δεδομένων δοκιμών, εξοικονομώντας παράλληλα κόστος δοκιμών και χώρο αρχειοθέτησης.

Σύνδεση και έλεγχος tablet

 Σύνδεση επίπεδου πίνακα Gigabit network και υποδεικνύει την κατάσταση σύνδεσης και την αποτυχία

 Διόρθωση offset/gain/κακών εικονοστοιχείων

 Διόρθωση offset/gain/κακών εικονοστοιχείων, μπορεί να επιλεγεί εάν θα επικαλύπτεται ή όχι

 Υπόδειξη αναλογίας οθόνης

 Υπενθύμιση τρέχοντος ρυθμού καρέ

 Εμφάνιση προόδου επεξεργασίας λογισμικού

 Εμφάνιση τιμής γκρι εικονοστοιχείων

Εμφάνιση και επεξεργασία εικόνας σε πραγματικό χρόνο

 Γρήγορη χαρτογράφηση κλίμακας του γκρι ROI σε πραγματικό χρόνο, η οποία είναι βολική για γρήγορη παρατήρηση αποτελεσματικών εικόνων της περιοχής ενδιαφέροντος

 Μείωση θορύβου ολοκλήρωσης σε πραγματικό χρόνο: 2/4/8 καρέ προαιρετικά

 Επεξεργασία αλγορίθμου σε πραγματικό χρόνο: αρνητικό φιλμ/χρώμα/δυαδικοποίηση

 Εμφάνιση όξυνσης και βελτίωσης εικόνας σε πραγματικό χρόνο

 Συλλογή ολοκλήρωσης εικόνας: επικάλυψη 8/16/32/64/128/256 καρέ

 Συνεχής εγγραφή βίντεο: προαιρετική μορφή συμπίεσης

 Ονομασία εικόνας/βίντεο και αυτόματη διαδοχική σύνταξη ονόματος

 0-65536, ρύθμιση κλίμακας γκρι 16bit

 Ρύθμιση Gamma/αντίθεσης/φωτεινότητας/κατωφλίου

 Σήμανση πληροφοριών εικόνας, πολλαπλά περιεχόμενα είναι προαιρετικά

Επεξεργασία στατικής εικόνας

 Γρήγορη χαρτογράφηση κλίμακας του γκρι ROI, η οποία είναι βολική για γρήγορη παρατήρηση αποτελεσματικών εικόνων της περιοχής ενδιαφέροντος

 Ανάγνωση αρχείων bmp / png / jpg / tiff(8bit/16bit) / RAW / his / dcm

 Επεξεργασία αλγορίθμου κλίμακας του γκρι/αρνητικού φιλμ/ψευδούς χρώματος/δυαδικοποίησης/όξυνσης/βελτίωσης

 Μεγεθυντικός φακός, παρατήρηση μεγέθυνσης 1-5 φορές

 Αναστροφή εικόνας

 Ρύθμιση Gamma/αντίθεσης/φωτεινότητας/κατωφλίου

 Βαθμονόμηση και μέτρηση μεγέθους και οι απαιτούμενες πληροφορίες μπορούν να επισημανθούν στην εικόνα

Αυτόματη επαλήθευση του δείκτη ποιότητας εικόνας Duplex wire (προαιρετικό)

Συμμορφώνεται με τις απαιτήσεις του προτύπου NB/T 47013.11-2015 "Μη καταστροφικός έλεγχος εξοπλισμού πίεσης ψηφιακής απεικόνισης ακτίνων Χ", αυτόματη επαλήθευση του δείκτη ποιότητας εικόνας διπλού νήματος και μπορεί να καθορίσει SNR.
