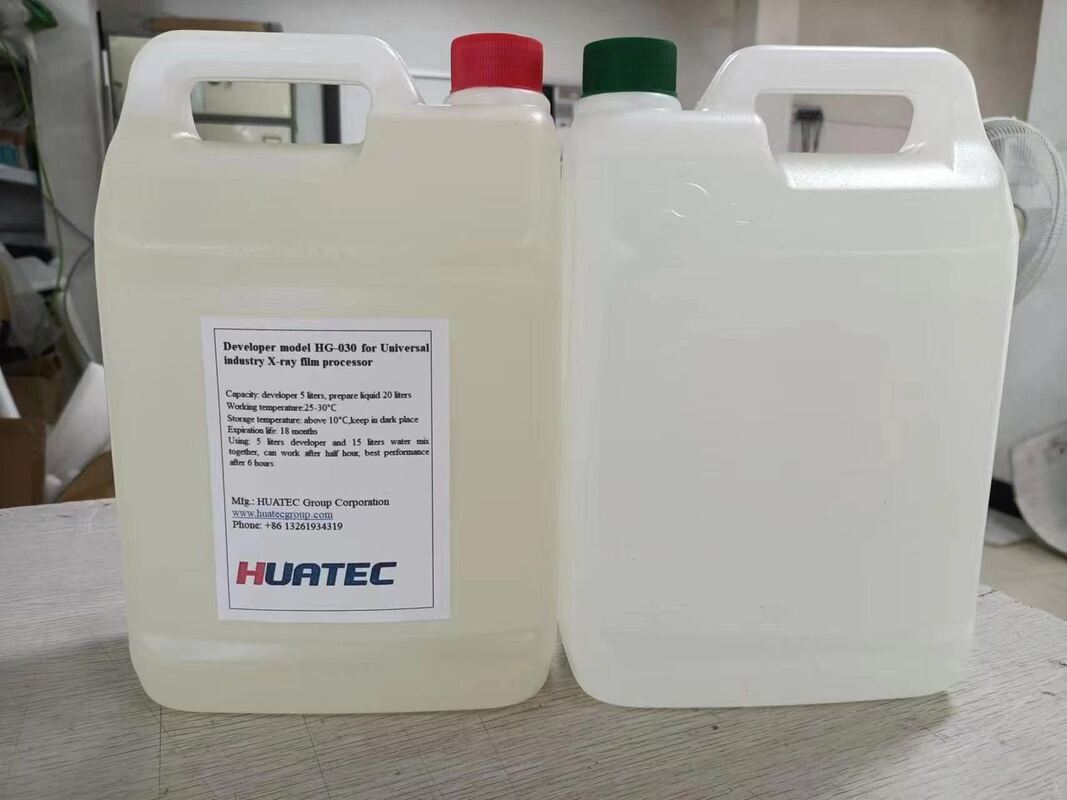

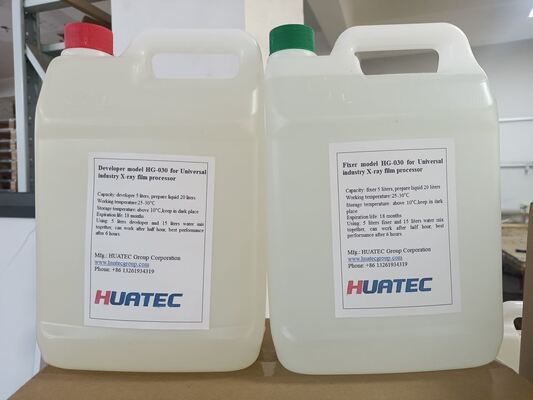

Επεξεργαστής και σταθεροποιητής φιλμ ακτίνων Χ HUATEC Industrial D5 & D7
Όνομα προϊόντος και προδιαγραφές μοντέλου
| Μοντέλο |
Προδιαγραφή |
|
D4,D4-D,H4,LA400,D5,D5-D,
D7,D7-D,H7,H7-D
|
356mm×432mm(14in.×17in.),305mm×381mm(12in.×15in.),260mm×360mm (10in. ×14in.),70mm×300mm,80mm×150mm,80mm×240mm,80mm×300mm,80mm×360mm, 100mm×356mm,195mm×275mm,70mm×200m,80mm×100m,80mm×200m |
Άλλες προδιαγραφές και χωρητικότητα συσκευασίας μπορούν επίσης να παρασχεθούν σύμφωνα με τις απαιτήσεις του πελάτη.
Χαρακτηριστικά και χρήσεις
Το βιομηχανικό φιλμ ακτίνων Χ είναι ένα είδος φιλμ υψηλής ανάλυσης και υψηλής ευκρίνειας εικόνας που χρησιμοποιείται ευρέως στην μη καταστροφική ανίχνευση ελαττωμάτων. Το φιλμ έχει υψηλή ευαισθησία, υψηλή αντίθεση, υψηλή ευκρίνεια,
Μπορεί να χρησιμοποιηθεί απευθείας ή με οθόνη ευαισθητοποίησης μολύβδου για έκθεση σε ακτίνες Χ ή γ. Είναι κατάλληλο για ηλεκτρονικά εξαρτήματα, συνθετικά υλικά, χυτεύσεις και χυτοσίδηρο, συγκολλήσεις κ.λπ.
Δοκιμές NDT για τη ναυπηγική, την εθνική άμυνα και την πυρηνική βιομηχανία, την αεροδιαστημική και την αεροπορική βιομηχανία, κ.λπ. Χρησιμοποιώντας μπλε πολυεστερική βάση φύλλου, επικαλυμμένη και στις δύο πλευρές με στρώμα γαλακτώματος, στρώμα και
Προστατευτικό στρώμα. Αυτό το φιλμ έχει πλούσια στρώματα, υψηλή ανάλυση εικόνας και καλή ευκρίνεια. Αυτό το φιλμ μπορεί να επεξεργαστεί σε θερμοκρασία δωματίου, μπορεί επίσης να επεξεργαστεί με μηχανή υψηλής θερμοκρασίας.
Χαρακτηριστικά και χρήσεις
 |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4,D4-D,H4 |
C3 |
C3 |
Ⅰ |
C3 |
| D5,D5-D |
C4 |
C4 |
Ⅰ |
C4 |
| D7,LA400,D7-D,H7,H7-D |
C5 |
C5 |
Ⅱ |
C5 |
Απόδοση προϊόντος
| Όνομα δείκτη |
μονάδα |
D4,D4-D |
H4 |
LA400 |
D5,D5-D |
D7,D7-D,H7,H7-D |
| Πυκνότητα ομίχλης |
-- |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.12 |
| Συντελεστής αντίθεσης “r” |
-- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
≥3.5 |
| ISO “S” |
-- |
≥1.5 |
≥1.0 |
≥0.6 |
≥1.5 |
≥2.0 |
| Χρόνος αλκαλικής διάλυσης |
Λεπτά |
≥10 |
| Αντοχή σε γρατσουνιές κατά την επεξεργασία |
N |
≥0.8 |
Φωτισμός ασφαλείας και επεξεργασία πλύσης
Το φως ασφαλείας λειτουργίας στο σκοτεινό δωμάτιο αυτού του φιλμ είναι ένα κεραμιδί φως ασφαλείας με λάμπα 15W. Όταν το φιλμ χρησιμοποιείται για αποσφράγιση, η απόσταση της λάμπας είναι γενικά πάνω από 1,2 μέτρα. Συνολικός χρόνος φωτισμού
Όχι περισσότερο από 40 λεπτά. Το εκτεθειμένο δείγμα πρέπει να ξεπλυθεί εντός 2 ωρών. Η διαδικασία πλύσης φαίνεται στον παρακάτω πίνακα.
| Τρόπος έκπλυσης |
Άλλες χώρες |
Θερμοκρασία / ℃ |
Χρόνος ανάπτυξης /min |
Χρόνος σταθεροποίησης /min |
Στέγνωμα / ℃ |
μεταφόρτωση
ml/m2 |
| Χειροκίνητο |
D-19b |
20±0.5 |
5±1 |
10 |
Φυσικό στέγνωμα |
300 |
| Μηχανική πλύση |
G-30 |
29±1 |
1.5～2 |
2 |
45～55 |
Κύρια καμπύλη λειτουργίας φιλμ
Όνομα προϊόντος και προδιαγραφές μοντέλου
| Μοντέλο |
Προδιαγραφή |
|
D4,D4-D,H4,LA400,D5,D5-D,
D7,D7-D,H7,H7-D
|
356mm×432mm(14in.×17in.),305mm×381mm(12in.×15in.),260mm×360mm (10in. ×14in.),70mm×300mm,80mm×150mm,80mm×240mm,80mm×300mm,80mm×360mm, 100mm×356mm,195mm×275mm,70mm×200m,80mm×100m,80mm×200m |
Άλλες προδιαγραφές και χωρητικότητα συσκευασίας μπορούν επίσης να παρασχεθούν σύμφωνα με τις απαιτήσεις του πελάτη.
Χαρακτηριστικά και χρήσεις
Το βιομηχανικό φιλμ ακτίνων Χ είναι ένα είδος φιλμ υψηλής ανάλυσης και υψηλής ευκρίνειας εικόνας που χρησιμοποιείται ευρέως στην μη καταστροφική ανίχνευση ελαττωμάτων. Το φιλμ έχει υψηλή ευαισθησία, υψηλή αντίθεση, υψηλή ευκρίνεια,
Μπορεί να χρησιμοποιηθεί απευθείας ή με οθόνη ευαισθητοποίησης μολύβδου για έκθεση σε ακτίνες Χ ή γ. Είναι κατάλληλο για ηλεκτρονικά εξαρτήματα, συνθετικά υλικά, χυτεύσεις και χυτοσίδηρο, συγκολλήσεις κ.λπ.
Δοκιμές NDT για τη ναυπηγική, την εθνική άμυνα και την πυρηνική βιομηχανία, την αεροδιαστημική και την αεροπορική βιομηχανία, κ.λπ. Χρησιμοποιώντας μπλε πολυεστερική βάση φύλλου, επικαλυμμένη και στις δύο πλευρές με στρώμα γαλακτώματος, στρώμα και
Προστατευτικό στρώμα. Αυτό το φιλμ έχει πλούσια στρώματα, υψηλή ανάλυση εικόνας και καλή ευκρίνεια. Αυτό το φιλμ μπορεί να επεξεργαστεί σε θερμοκρασία δωματίου, μπορεί επίσης να επεξεργαστεί με μηχανή υψηλής θερμοκρασίας.
Χαρακτηριστικά και χρήσεις
| |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4,D4-D,H4 |
C3 |
C3 |
Ⅰ |
C3 |
| D5,D5-D |
C4 |
C4 |
Ⅰ |
C4 |
| D7,LA400,D7-D,H7,H7-D |
C5 |
C5 |
Ⅱ |
C5 |
Απόδοση προϊόντος
| Όνομα δείκτη |
μονάδα |
D4,D4-D |
H4 |
LA400 |
D5,D5-D |
D7,D7-D,H7,H7-D |
| Πυκνότητα ομίχλης |
-- |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.12 |
| Συντελεστής αντίθεσης “r” |
-- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
≥3.5 |
| ISO “S” |
-- |
≥1.5 |
≥1.0 |
≥0.6 |
≥1.5 |
≥2.0 |
| Χρόνος αλκαλικής διάλυσης |
Λεπτά |
≥10 |
| Αντοχή σε γρατσουνιές κατά την επεξεργασία |
N |
≥0.8 |
Φωτισμός ασφαλείας και επεξεργασία πλύσης
Το φως ασφαλείας λειτουργίας στο σκοτεινό δωμάτιο αυτού του φιλμ είναι ένα κεραμιδί φως ασφαλείας με λάμπα 15W. Όταν το φιλμ χρησιμοποιείται για αποσφράγιση, η απόσταση της λάμπας είναι γενικά πάνω από 1,2 μέτρα. Συνολικός χρόνος φωτισμού
Όχι περισσότερο από 40 λεπτά. Το εκτεθειμένο δείγμα πρέπει να ξεπλυθεί εντός 2 ωρών. Η διαδικασία πλύσης φαίνεται στον παρακάτω πίνακα.
| Τρόπος έκπλυσης |
Άλλες χώρες |
Θερμοκρασία / ℃ |
Χρόνος ανάπτυξης /min |
Χρόνος σταθεροποίησης /min |
Στέγνωμα / ℃ |
μεταφόρτωση
ml/m2 |
| Χειροκίνητο |
D-19b |
20±0.5 |
5±1 |
10 |
Φυσικό στέγνωμα |
300 |
| Μηχανική πλύση |
G-30 |
29±1 |
1.5～2 |
2 |
45～55 |
Κύρια καμπύλη λειτουργίας φιλμ
Καμπύλη λειτουργίας φιλμ D7 αλουμινίου Καμπύλη λειτουργίας φιλμ D7 χάλυβα
