Ενσωματωμένο εσωτερικό και εξωτερικό σχοινί καλωδίου Ελάττωμα σε γραμμή Ανίχνευση εσωτερικού και εξωτερικού σπασμένου καλωδίου καλωδίου
1).Σύνοψη του προϊόντος
◆Διαδικτυακάανίχνευση συρματόπλεγματοςεσωτερικό και εξωτερικόσπασμένα καλώδια, φθορά, σκουριά, παραμόρφωση, χαλαρά νήματα, καλώδια που έχουν παραλειφθεί, αλλαγές υλικού και άλλα ελαττώματα.
◆ Η έκθεση των αποτελεσμάτων της δοκιμής μπορεί να ανταποκρίνεται στα πρότυπα των διαφόρων βιομηχανιών και περιλαμβάνει τον αριθμό των σπασμένων καλωδίων και τη σχέση της περιοχής σπασμένου καλωδίου προς τη συνολική περιοχή σπασμένου καλωδίου.
◆ Χρήση ηλεκτρονικής διεπαφής USB (σύρματος) ή "ιδικού δικτύου Wi-Fi" (ασύρματος) για την άμεση ανάλυση επεξεργασίας δειγματοληψίας, με ηλεκτρονικό συναγερμό ήχου και φωτός και προβολή των αποτελεσμάτων σε πραγματικό χρόνο.
◆ Στρογγυλή δομή αισθητήρα, περιμετρική περιφέρεια, αξιακή μαγνητοποίηση, το σύρμα άμεση μαγνητοποίηση σε κατάσταση κορεσμού.
◆ Ο αισθητήρας υιοθετεί κράμα αλουμινίου, με λειτουργίες αδιάβροχο, αδιάβροχο προς σκόνη, αδιάβροχο προς κρούσματα και αδιάβροχο προς υγρασία.
◆ Σταθερή λειτουργία, αξιόπιστη απόδοση, υψηλή ακρίβεια ανίχνευσης, ισχυρή απόδοση κατά των παρεμβολών, ακριβή δεδομένα.
◆ Το λογισμικό προσαρμόζεται στα διάφορα λειτουργικά συστήματα Windows 98/2000 / xp/Vista/ Windows 7/8/10/11
◆ Χρησιμοποιείται ευρέως στα ορυχεία, στα καλωδιακά δρομάκια, στους ανυψωτικούς εξοπλισμούς, στα ασανσέρ, στα μηχανήματα των λιμένων, στις γέφυρες καλωδίων και σε άλλους τομείς.
2).Διαμόρφωση συστήματος και μοντέλο

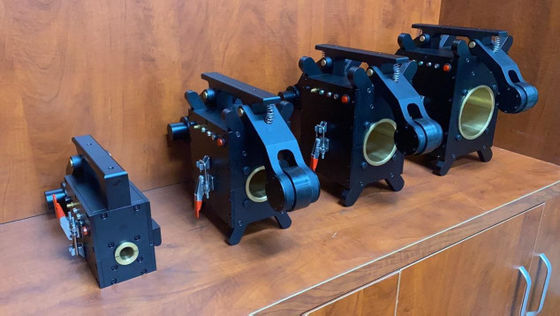

Όλα πρέπει να είναι προσαρμοσμένα: Μηχανή ανίχνευσης ελαττωμάτων σχοινιών (48mm μικρά - 78mm μεσαία - 108mm μεγάλα)
| |
ΣΝ. |
Διαμορφώστε το όνομα και το μοντέλο |
Ποσότητα |
Σημείωση |
| Μονάδα αισθητήρα |
1 |
• Ενσωματωμένη μονάδα αισθητήρα
• Αντιστρέψιμος διεγερτής υψηλής ταχύτητας • Συγκεντρωτής σήματος υψηλής αγωγιμότητας
• Δείχνει τη μαγνητική ευαισθησία του Hall
• Ψηφιογράφος απόστασης υψηλής ακρίβειας
|
1σύνολο |
Συμπεριλαμβανομένου κωδικοποιητή |
| 2 |
• Ασφάλεια σε πραγματικό χρόνο (hi-fi με ψηφιακή σε αναλογική μετατροπή)
•Μονάδα μετατροπής αναλογικής σε ψηφιακή AD •Μονάδα αυτόματης απόρριψης θορύβου
• Ηχητική και οπτική μονάδα συναγερμού ελαττωμάτων • Μονάδα διασφάλισης ποιότητας ανίχνευσης
•Δύναμη plug and play της DAQ
|
1σύνολο |
Περιλαμβάνει λήψη Wi-Fi |
| |
3 |

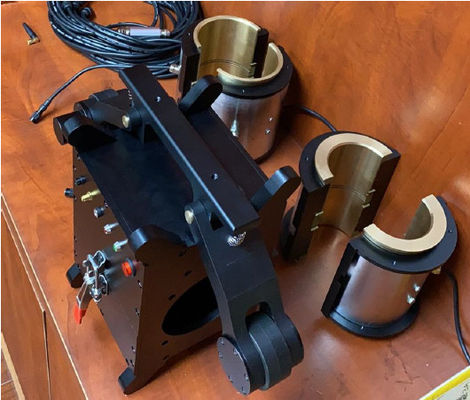

Αντικατάστατο μανδύα επένδυσης |
5 σετ |
Οι ειδικές προδιαγραφές συζητούνται ξεχωριστά |
| Μονάδα επεξεργασίας |
4 |
Καλώδιο μετάδοσης USB |
1 εκατ. |
Προσαρμοσμένο μήκος 20 μέτρων |
| 5 |
Άντενα Wi-Fi |
2 τεμάχια |
Το ένα είναι για ανταλλακτικά. |
| 6 |
Λογισμικό επεξεργασίας σήματος σε πραγματικό χρόνο έκδοση V3.0 |
1 σύνολο |
|
| 7 |
Υπολογιστής απόκτησης δεδομένων (τύπος tablet) |
1 μονάδα |
Συμπεριλαμβανομένου φορτιστή |
| Μονάδα εξαρτημάτων |
8 |
Προσαρμοσμένη θήκη οργάνων |
1 εκατ. |
Προσαρμοσμένο τροχό μεταφοράς ράβδου έλξης |
| 9 |
Φορτιστή "όλα σε ένα" |
1 εκατ. |
Κόκκινο φως: φόρτιση
Πράσινο: πλήρες
|
| 10 |
Ευέλικτο καλώδιο ασφαλείας έλξης |
1 εκατ. |
Ελαστικές συνδέσεις για μονάδες αισθητήρα |
| 11 |
Εγχειρίδιο λειτουργίας (σχετικά τεχνικά δεδομένα) |
1 εκατ. |
|
| 12 |
Πιστοποιητικό (Κάρτα εγγύησης) |
1 εκατ. |
|
| 13 |
Κατάλογος συσκευασίας |
1 εκατ. |
|
Σημείωση: 1, εκ των οποίων 7 tablet υπολογιστές διπλής χρήσης είναι προαιρετικοί (ανάλογα με τη ζήτηση, το κόστος είναι πρόσθετο).
2, όλα τα μεγέθη μπορούν να προσαρμοστούν κατόπιν αιτήματος (και μπορεί να προσαρμοστεί με ακρίβεια αντικαταστάσιμη επένδυση).
3) Τεχνικό πυρήνα και νομικά προσόντα
1- Εικονικό όργανο: απεριόριστη αβεβαιότητα.και η άμεση επεξεργασία δειγματοληψίας από υπολογιστές μπορεί να εξασφαλίσει ότι δεν θα παραλείψει η ανίχνευση και δεν θα γίνει καμία λανθασμένη κρίση, ακριβώς όπως βλέποντας μια ταινία, σαρώνοντας το σύρμα σε όλη τη διαδικασία, τα αποτελέσματα είναι ακριβή και καλή επαναληψιμότητα.
2Τρία σταθερά όργανα: Σύμφωνα με τα εθνικά πρότυπα για τα σκουπίδια συρματόπλεγματος σε διάφορες βιομηχανίες, το προϊόν αυτό εφαρμόζει ηλεκτρομαγνητική ποιοτική, ποσοτική, τοποθέτηση,ηλεκτρονική μη καταστροφική ανίχνευση σχοινιών συρματόσχοινου εσωτερικού και εξωτερικού σπασμένου σύρματος, σκουριά, φθορά, μεταβολές στην περιοχή της μεταλλικής διατομής, χαλαρά νήματα, καλώδια που ξεφεύγουν, παραμόρφωση, ανωμαλίες υλικού και άλλα ελαττώματα.
3. Νομικό μέσο: σύμφωνα με το αμερικανικό πρότυπο ASTM1571-2021 και το εθνικό πρότυπο GB/T21387-2008.
4) Τεχνικοί δείκτες
Ολόκληρη η σειρά μπορεί να ανιχνεύσει τοεύρος διαμέτρου σχοινιού:φ1.5-300mm (πρέπει να ρυθμιστούν διάφορες σειρές προδιαγραφών αισθητήρα)
Σχετική ταχύτητα αισθητήρα και σύρμα: 0,0-6,0 m/s Καλύτερη: 0,1-0,5 m/s
Το καλύτερο κενό μεταξύ του αφεντικού οδηγού αισθητήρα και το σύρμα είναι 2-4 mm, και το επιτρεπόμενο κενό είναι 0-15mm
Δυνατότητα ανίχνευσης ελαττώματος σπασμένου καλωδίου (LF)
Ποιοτικό:ακρίβειαΗ ποιότητα ανίχνευσης ενός ενιαίου κεντρικού σπασμένου καλωδίου είναι990,99%
Ποσοτική: Ο αριθμός των σπασμένων καλωδίων σε ένα μόνο μέρος επιτρέπει σε μία ή μία ισοδύναμη ρίζα να κρίνει λάθος
Το ποσοστό ακρίβειας είναι μεγαλύτερο από 92% όταν ο αριθμός των σπασμένων καλωδίων σε ένα μόνο μέρος ανιχνεύεται χωρίς σφάλμα για περισσότερες από 100 φορές
Ποσοτικός ρυθμός αλλαγής της μεταλλικής διατομής (LMA)
ΗΕπιτρεπόμενο σφάλμα επαναληψιμότηταςτης ευαισθησίας ανίχνευσης είναι± 0,055%
ΗΕπιτρεπόμενο σφάλματης τιμής ένδειξης ακρίβειας δοκιμής:± 0,2%
Θέση (L) Ικανότητα ανίχνευσης: Ποσοστό σφάλματος της τιμής ένδειξης μήκους ανίχνευσης: ±0,2%
Ηλεκτρική τροφοδοσία:5V από μπαταρία υπολογιστή
Βάρος αισθητήρα: κοινές προδιαγραφές < 10kg (προσαρμοσμένο σύμφωνα με την πραγματική κατάσταση)
Θερμοκρασία περιβάλλοντος:- 10°C~40°CΑτμοσφαιρική πίεση:86~106Kpa Σχετική υγρασία:≤ 85%
