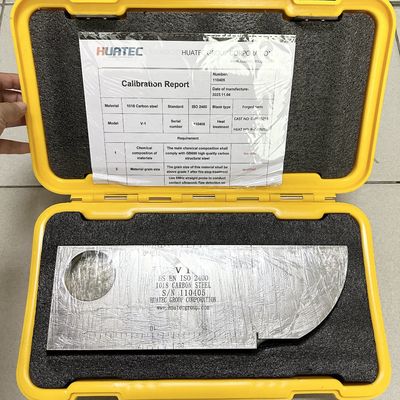

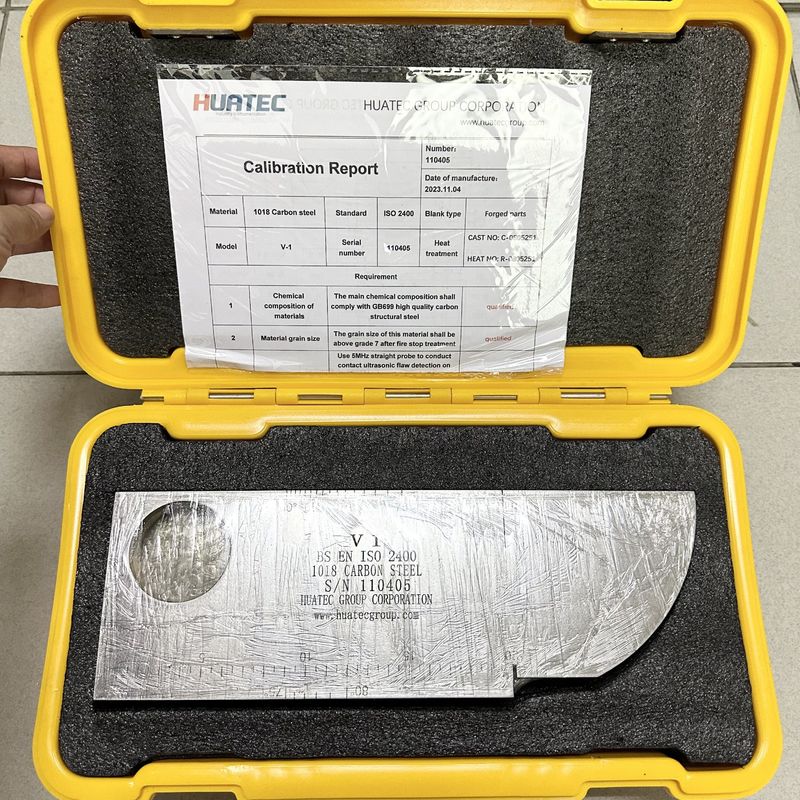

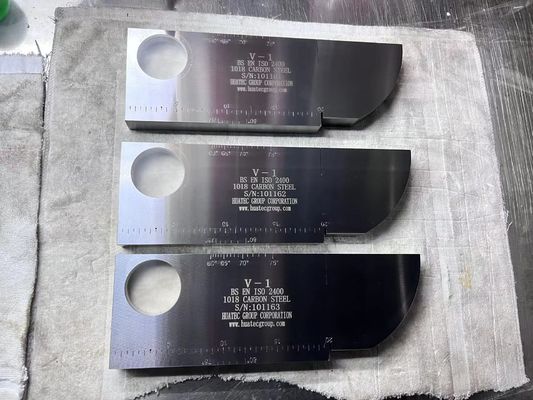

Κλάδος βαθμονόμησης CS NDT IIW V1 για μη καταστροφικές δοκιμές

Μπλοκ βαθμονόμησης NDT IIW V1

Μπλοκ βαθμονόμησης IIW V1

Πρότυπο: ISO2400-1972E

Το μπλοκ δοκιμής IIW (V-1 Test Block) ονομάζεται επίσης ολλανδικό μπλοκ δοκιμής. Πρόκειται για ένα διεθνές πρότυπο δοκιμαστικό μπλοκ που εγκρίθηκε από το Διεθνές Ινστιτούτο Συγκόλλησης (IIW) και συνιστάται από τον Διεθνή Οργανισμό Τυποποίησης (ISO). Το σχήμα και το μέγεθος φαίνονται στο σχήμα 1-1:

Κύρια σημεία χρήσης:

(1) Το δυναμικό εύρος, η οριζόντια γραμμικότητα και η διαμήκων εύρους ανίχνευσης κύματος του ανιχνευτή ελαττωμάτων μπορεί να μετρηθεί χρησιμοποιώντας πάχος μπλοκ δοκιμής 25mm.

(2) Το 50 τόξο και 1,5 με οπή χρησιμοποιήθηκαν για τον προσδιορισμό του περιθωρίου ευαισθησίας της γωνίας διάθλασης της λοξού ανιχνευτή και του ευθεία ανιχνευτή διαμήκους κύματος. Είναι επίσης δυνατή η εκτίμηση του μεγέθους της τυφλής περιοχής του ευθεία ανιχνευτή και της ικανότητας διείσδυσης του οργάνου μέτρησης σε συνδυασμό με τον ανιχνευτή.

(3) Το σημείο επίπτωσης και η τυφλή περιοχή του κεκλιμένου ανιχνευτή μετριούνται χρησιμοποιώντας την επιφάνεια τόξου R100mm και η αναλογία του άξονα του χρόνου και το μηδενικό σημείο μπορούν να διορθωθούν.

(4) Η διαμήκη ανάλυση του ευθεία ανιχνευτή μπορεί να μετρηθεί με το επίπεδο Notch των 85mm, 91mm και 100mm.

(5) Χρησιμοποιήστε τη σωστή άκρη της γωνίας του μπλοκ δοκιμής για να μετρήσετε τη γωνία ακτίνας ηχητικής δέσμης του κεκλιμένου ανιχνευτή.
