HPA-22T1 Φάση TFM Πραγματικού Χρόνου 3D Υπερήχων Συστήματος Εικόνας

HΠΑ-22Τ1 Φάση TFM Σύστημα απεικόνισης υπερήχων 3D σε πραγματικό χρόνο

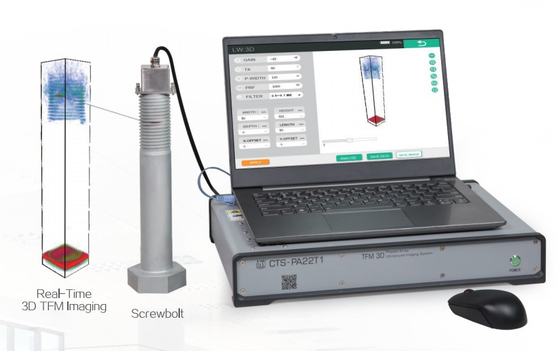

Το HPA-22T1 είναι ένα νέο σύστημα ανίχνευσης ταχείας υπερηχητικής απεικόνισης με συνολική εστίαση (TFM) πλήρους παράλληλης φάσης 64 καναλιών που αναπτύχθηκε ανεξάρτητα από την εταιρεία μας. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

Η βιομηχανική πλατφόρμα μεταδεδομένων RF σε φάση που μπορεί να επεξεργαστεί απευθείας τα πλήρη αρχικά δεδομένα μέσω υπολογιστή.

Προδιαγραφές:

Χαρακτηριστικά:

Εγώ...Πρότυπο αλγόριθμου ανοικοδόμησης συνολικής εστίασης (TFM)
According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.

Εγώ...64 κανάλια υλικού πλήρως παράλληλης φάσης
Με 64 πλήρως παράλληλα κανάλια υλικού φάσης, μπορεί να συλλέγει έως και 4096 δεδομένα FMC τύπου A σε πραγματικό χρόνο με βάθος δειγματοληψίας 2 m.

Εγώ...Ανίχνευση απεικόνισης συνολικής εστίασης σε πραγματικό χρόνο (TFM)
Υποστήριξη της ταχείας ανίχνευσης απεικόνισης αεροδιαστημικών σύνθετων υλικών σιδηροδρομικών γραμμών υψηλής ταχύτητας, πλέγματα πλέγματος πλέγματος πλέγματος πλέγματος πλέγματος πλέγματος πλέγματος πλέγματος πλέγματος πλέγματος πλέγματος πλέγματος πλέγματος πλέγματος πλέγματος

Εγώ...Γρήγορη απεικόνιση με κηρανία
Με βάση την 2D συνολική εστίαση (TFM) σε συνδυασμό με την τοποθέτηση κωδικοποιητή, μπορεί να πραγματοποιηθεί ταχεία απεικόνιση C-scan για τα ανιχνευμένα υλικά.

Εγώ...3D ενότητα συνολικής εστίασης (TFM) εγκάρσιου κύματος
Με βάση το διεπαθές ανιχνευτή συστοιχίας και τις αντίστοιχες σφήνες, η ανίχνευση σε πραγματικό χρόνο της περιοχής συγκόλλησης μπορεί να πραγματοποιηθεί για να σχηματιστεί μια στερεοσκοπική 3D γραφική απεικόνιση.Το 3D-TFM σε συνδυασμό με τον κωδικοποιητή μπορεί να σχηματίσει μια διαισθητική και διαφανή εικόνα ανίχνευσης 4D της περιοχής συγκόλλησης.

Εγώ...Πολλαπλές συνθήκες 3D-TFM
Μια ποικιλία λύσεων TFM για χύτευση συγκόλλησης και σφυρηλάτηση.

Εγώ...Ανίχνευση 4D σε πραγματικό χρόνο
Το 3D-TFM συνδυάζεται με τον κωδικοποιητή για να σχηματίσει εικόνα ανίχνευσης 4D σε πραγματικό χρόνο και η ταχύτητα σάρωσης είναι έως και 100 mm / s.

Εγώ...Ανίχνευση ειδικού εργαστηρίου από το TFM

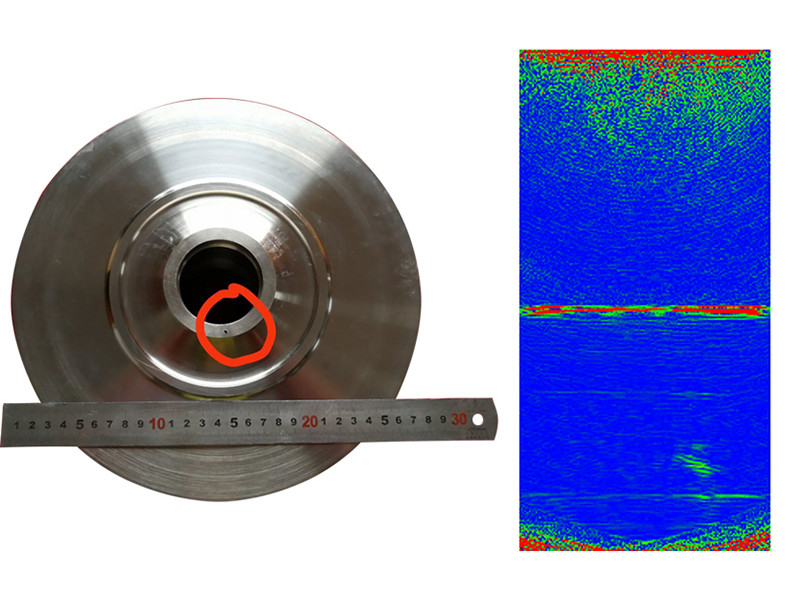

For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.

Εγώ...Αρχική αποθήκευση δεδομένων και δημιουργία εκθέσεων
Το σύστημα παρέχει λειτουργίες όπως η αρχική αποθήκευση πλήρων δεδομένων μήτρας και η αποθήκευση αποτελεσμάτων δοκιμών, η ποσοτική ανάλυση της τοποθεσίας ελαττώματος κλπ.μπορεί να παρέχει εκθέσεις δοκιμών σύμφωνα με τη μορφή εκθέσεων που απαιτούν οι χρήστες.
