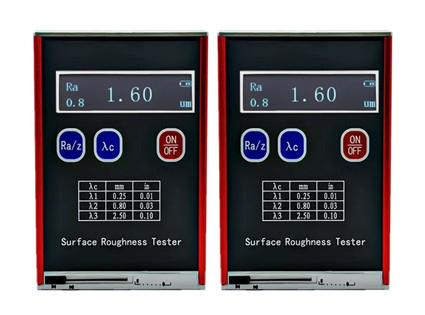

Δοκιμαστής τραχύτητας επιφάνειας τσέπης Ra Rz Rt Rq
Γενική εισαγωγή
Το SRT-5000B είναι μια νέα γενιά της σειράς δοκιμών επιφανειακής τραχύτητας.φορητότητα και σταθερή απόδοσηΟ δοκιμαστής χρησιμοποιείται ευρέως για τη μέτρηση της τραχύτητας της επιφάνειας διαφόρων μετάλλων και μη μετάλλων.Η ενσωματωμένη δομή του αισθητήρα και του κύριου σώματος και η σχεδίαση που κρατείται στο χέρι το καθιστούν κατάλληλο για χρήση σε εγκαταστάσεις παραγωγής.
1-Κρατήστε Ra, Rz, Rt, Rq.
2.Τηλίτσο, εύκολο να μεταφερθεί, αντι-σόκ και δονήσεις.
3Η βαθμονόμηση ενός σημείου είναι απλή και εύκολη στη χρήση και μπορεί να ολοκληρωθεί γρήγορα από τον χρήστη.
4Πιεζοηλεκτρικός κεραμικός αισθητήρας, σταθερός και ανθεκτικός.
5.256*64 OLED οθόνη με υψηλή φωτεινότητα, χαμηλή κατανάλωση ενέργειας και εξαιρετική οθόνη γραμματοσειρών.
6Μεγάλη χωρητικότητα επαναφορτιζόμενης μπαταρίας λιθίου, μακρύς χρόνος εργασίας.
7-Έχει 0.250, 0.8, 2,5τρία είδη μήκους δειγματοληψίας.
8Μεταλλικό περίβλημα, ισχυρή αντιανταναγκαστική ικανότητα.
9.Σύμφωνα με τα πρότυπα GB, ISO, DIN και JIS.
10.Υψηλή ταχύτητα DSP τσιπ, υψηλή ταχύτητα υπολογιστών.
11.Γρήγορη ταχύτητα υπολογισμού, απαιτούνται μόνο 2 δευτερόλεπτα για να ολοκληρωθεί ο υπολογισμός μετά τη μέτρηση.
Αρχή λειτουργίας
Όταν ο αισθητήρας οδηγείται από οδηγό για να κάνει μια γραμμική ομοιόμορφη κίνηση κατά μήκος της επιφάνειας δοκιμής,το στιλό που αγγίζει την επιφάνεια εργασίας κινείται πάνω και κάτω κατά μήκος της επιφάνειας εργασίας κάθεταΗ κίνηση του μετατρέπεται σε ηλεκτρικά σήματα, τα οποία ενισχύονται, φιλτράρονται και μετατρέπονται σε ψηφιακά σήματα μέσω A/D. Τα σήματα επεξεργάζονται στη συνέχεια από τον CPU σε Ra, Rz,Τιμές Rq και Rt και στη συνέχεια εμφανίζονται στην οθόνη.
Συνιστώμενος πίνακας μήκους δειγματοληψίας
| Ra (μm) |
Rz (μm) |
μήκος δειγματοληψίας λc (mm) |
| > 5 ~ 10 |
> 20 έως 40 |
2.5 |
| > 2,5 έως 5 |
>10~20 |
| > 1,25 ~ 2.5 |
> 6,3 ~ 10 |
0.8 |
| > 0,63 ~ 1.25 |
> 3,2 έως 6.3 |
| > 0,32 ~ 0.63 |
>1,6~3.2 |
| > 0,25 ~ 0.32 |
> 1,25 ~ 1.6 |
0.25 |
| > 0,20~0.25 |
>1,0~1.25 |
| > 0,16~0.20 |
> 0,8 ~ 1.0 |
| > 0,125 ~ 0.16 |
> 0,63 ~ 0.8 |
| > 0,1 έως 0.125 |
> 0,5 έως 0.63 |
| > 0,08~0.1 |
> 0,4 ~ 0.5 |
| > 0,063~0.08 |
> 0,32 ~ 0.4 |
| > 0,05~0.063 |
> 0,25 ~ 0.32 |
| > 0,04~0.05 |
> 0,2 ~ 0.25 |
| > 0,032 ~ 0.04 |
> 0,16~0.2 |
| > 0,025 ~ 0.032 |
> 0,125 ~ 0.16 |
| > 0,02~0.025 |
> 0,1 έως 0.125 |
Τεχνικές παραμέτρους
1Παράμετροι (μm):Ra, Rz, Rq, Rt
2.Μέρος διασταύρωσης (mm):6
3Διάστημα δειγματοληψίας (mm):0.250, 0.80, 2.50
4Διάρκεια αξιολόγησης (mm):1.25, 4.0, 5.0
5Διάστημα μέτρησης (μm):Ra, Rq: 0,05 ~ 15,0 Rz, Rt: 0,1 ~ 50
6.Σφάλμα εμφάνισης: ± 10nm+0,1A)
7.Επαναληψιμότητα της εμφανιζόμενης αξίας:<6%
8.Στυλό:Περιφερειακή ακτίνα διαμαντιού: 10 μm±1 μm Γωνία πτυχής διαμαντιού:
9- Στατική δύναμη μέτρησης και παραλλαγές της από το πένα:
Δύναμη μέτρησης σε σταθερή κατάσταση: ≤ 0,016N
Διακύμανση της δύναμης μέτρησης: ≤ 800N/m
10.Πίεση του αισθητήρα που εξαρτάται από την ολίσθηση: ≤ 0,5N
11Η μπαταρία:3Η μπαταρία ιόντων λιθίου.7V
12Συνολικές διαστάσεις: 106 mm × 70 mm × 24 mm
13.Βάρος: 200 g
14Προϋποθέσεις λειτουργίας:
Θερμοκρασία: -20°C-40°C
Σχετική υγρασία: < 90%
Καμία δόνηση, κανένα διάβρωμα
15.Πρόϋποθέσεις αποθήκευσης: Θερμοκρασία: -25°C-60°C Σχετική υγρασία: < 90%
-
-
| |
Μέρος |
Ποσότητα |
| Τύπος |
Διοικητής SRT-5000B |
1 |
| Διορθωτής ισχύος 5V |
1 |
| Καλώδιο USB |
1 |
| Εγχειρίδιο χειρισμού |
1 |
| Κάρτα εγγύησης |
1 |
| Πιστοποιητικό βαθμονόμησης |
1 |
| Κατάλογος συσκευασίας |
1 |
| Επαγγελματικό πιστοποιητικό |
1 |
| Κουτί εξοπλισμού |
1 |
| Προαιρετικό |
Τυπικό υπόδειγμα |
1 |
| Υποστήριξη από γυαλί |
1 |
-
