Μηχανή δοκιμής τραχύτητας επιφάνειας 500W Προφίλομετρητής διαγράμματος διαγράμματος ενσωματωμένο

Μηχανή δοκιμής τραχύτητας επιφάνειας 500W Προφίλομετρητής διαγράμματος διαγράμματος ενσωματωμένο

1.Ονομασία του προϊόντος:Ενσωματωμένη μηχανή προφίλ επιφανειακής τραχύτητας

2.Μοντέλο προϊόντος: SRT-7150

4Κύρια πλεονεκτήματα
Αφιερωμένος στην ακριβή μέτρηση για δεκαετίες!
Μέσω πιστοποίησης συστήματος διαχείρισης ποιότητας ISO9001, πιστοποίησης συστήματος διαχείρισης γνώσης·
Εθνική πιστοποίηση εταιρειών πλεονεκτημάτων πνευματικής ιδιοκτησίας·
Μέσω της εξαγωγής πιστοποίησης CE της ΕΕ·
Η διαφοροποίηση του προϊόντος: υποστήριξη της προσαρμογής του πελάτη.

5Περιγραφή του οργάνου και εύρος μέτρησης:

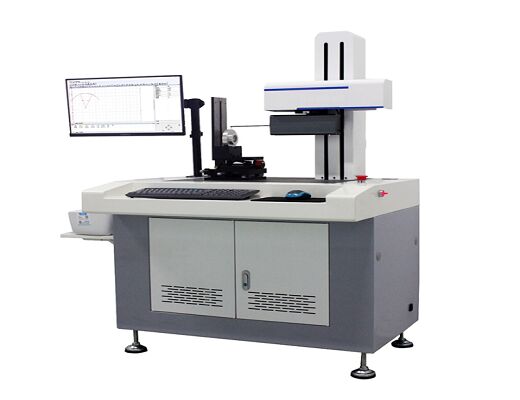

Το SRT-7150 είναι ένας ολοκληρωμένος εξοπλισμός μετρητών για τη μέτρηση της τραχύτητας της επιφάνειας και του διαγράμματος.
Η τραχύτητα της επιφάνειας και το προφίλ των διαφόρων εργαστηρίων μετρούνται και αναλύονται με τη χρήση υψηλής ακρίβειας συστήματος μέτρησης πλέγματος, υψηλής ακρίβειας σιδηροτροχιάς καθοδήγησης,υψηλής απόδοσης γραμμικός κινητήρας χωρίς επαφή, υψηλής απόδοσης μονάδα μέτρησης τραχύτητας, υψηλής απόδοσης τεχνολογία συστήματος ελέγχου υπολογιστών και τέλειο πολυλειτουργικό λογισμικό.
Η συσκευή μπορεί να μετρήσει διάφορες παραμέτρους διαφόρων μηχανικών εξαρτημάτων, όπως παραμέτρους προφίλ ευθείας γραμμής και διατομής, παραμέτρους κυματοειδούς επιφάνειας, παραμέτρους τραχύτητας και ούτω καθεξής.
Μπορεί να μετρήσει την ευθεία, κλίση, επεξεργασία γωνίας, επεξεργασία κύκλου (απόσταση από ευθεία γραμμή στην αγγειοειδή γραμμή, απόσταση από το κέντρο του κύκλου στο κέντρο του κύκλου, ακτίνα τόξου,Απόσταση από το σημείο διασταύρωσης στο κέντρο του κύκλου, απόσταση από το κέντρο του κύκλου έως την ευθεία γραμμή ), επεξεργασία γραμμής σημείων (απόσταση από το σημείο διασταύρωσης στην ευθεία γραμμή, απόσταση από το σημείο διασταύρωσης στο κέντρο του κύκλου,σημείο διασταύρωσης δύο ευθείων γραμμών, απόσταση από το σημείο διασταύρωσης στο σημείο διασταύρωσης ), λογαριθμική καμπύλη, πλάτος αυλαίας, βάθος αυλαίας, απόσταση άκρου αυλαίας, απόσταση κέντρου αυλαίας, κλίση, οριζόντια απόσταση,κάθετη απόσταση και άλλες παραμέτρους σχήματος διαφόρων τμημάτων.
Είναι κατάλληλο για τη βιομηχανία ρουλεμάν, τη μηχανική επεξεργασία, τα αυτοκίνητα, τις μοτοσυκλέτες, το υλικό ακριβείας, τα εργαλεία ακριβείας, τα καλούπια, τα εργαλεία, τα οπτικά εξαρτήματα και άλλες βιομηχανίες.

6- περιπτώσεις εφαρμογής:

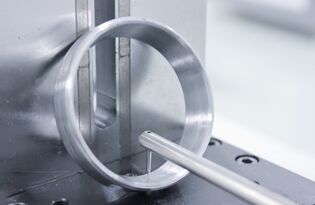

Στρίψιμο

(1) Υψηλή ακρίβεια, υψηλή σταθερότητα, υψηλή επαναληψιμότητα, μακρά διάρκεια ζωής.

1) Επιλέγονται το κορυφαίο σύστημα μέτρησης υψηλής ακρίβειας πλέγματος και το σύστημα μέτρησης υψηλής ακρίβειας επαγωγικότητας και η ακρίβεια της μέτρησης είναι πολύ υψηλή.
2) Ανεξάρτητη έρευνα και ανάπτυξη συστήματος καθοδήγησης σιδηροδρόμου υψηλής ακρίβειας, η αντοχή στην φθορά του υλικού καθοδήγησης σιδηροδρόμου είναι καλή, εξασφαλίζει σταθερή και αξιόπιστη λειτουργία του συστήματος.
3) Το σύστημα υψηλής απόδοσης γραμμικής κίνησης κινητήρα εξασφαλίζει υψηλή σταθερότητα μετρήσεων και καλή επαναληπτικότητα.
4) Ο πίνακας μέτρησης μπορεί να ρυθμίσει την κατεύθυνση Y, την οριζόντια κατεύθυνση, την κατεύθυνση οριζόντιας τομής και διάφορες γωνίες, και μπορεί να ρυθμίσει διάφορες γωνίες,που είναι εξαιρετικά βολικό για τις απαιτήσεις μέτρησης του χρήστη.

(2) Ευφυές σύστημα λογισμικού:
Η διεπαφή λειτουργίας του οργάνου είναι φιλική, ο χειριστής μπορεί εύκολα να κατανοήσει τη λειτουργία του οργάνου και η χρήση είναι πολύ απλή.

1) Η πρακτική εμπειρία σχεδιασμού λογισμικού μέτρησης που έχει συσσωρεύσει η εταιρεία για πολλά χρόνια παρέχει στους πελάτες μια απλή, πρακτική και γρήγορη εμπειρία λειτουργίας.
2) Ενίσχυρη, αυτόματη επεξεργασία δεδομένων, εκτύπωση εκθέσεων διαφόρων μορφών, αυτόματη προβολή, εκτύπωση, αποθήκευση, αναζήτηση αρχείων μετρήσεων ·τα δεδομένα μπορούν να αρχειοθετούνται ή να εκτυπώνονται κεντρικά χωρίς να καταλαμβάνουν το χρόνο λειτουργίας επαλήθευσης.
3) Το εύρος των μετρήσεων είναι ευρύ, το οποίο μπορεί να ανταποκριθεί στην ειδική λειτουργία μέτρησης σχεδόν όλων των τύπων μέτρησης του διαγράμματος του εργασιακού τμήματος, συμπεριλαμβανομένων των ειδικών βιδών, ρουλεμάντων, νήματος κλπ.
4) Η μετρούμενη διατομή μπορεί να επιλεγεί αυτόματα και χειροκίνητα για αξιολόγηση και η λειτουργία του λογισμικού μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη·
5) Χρησιμοποιώντας υπολογιστή μεγάλης χωρητικότητας αποθήκευσης βάσεων δεδομένων, μπορεί να καταγράψει όλα τα αποτελέσματα της επαλήθευσης.

8Περιβαλλοντικές απαιτήσεις για χρήση:

1) Απαιτούμενη ισχύς: περίπου 500W
2)Πρόβλημα εναλλασσόμενου ρεύματος: 220V ± 10%, 50Hz
3)Περιβαλλοντικές απαιτήσεις: θερμοκρασία - 10 ~ 30 °C.
4)Σχετική υγρασία: < 85%
5)Δεν υπάρχει προφανής πηγή δονήσεων στον τόπο εγκατάστασης
6)Ατομικό καλώδιο γείωσης
7)Δεν πρέπει να υπάρχει σκόνη, δονήσεις, θόρυβος, ροή αέρα, διαβρωτικά αέρια και ισχυρό μαγνητικό πεδίο γύρω από το δωμάτιο που μπορεί να επηρεάσει τη μέτρηση.0 μm/s

9Τεχνικές παραμέτρους:

Σημείωση: Οι παραπάνω τεχνικές παραμέτρους μπορούν να προσαρμοστούν σύμφωνα με τις πραγματικές ανάγκες των χρηστών.
