Βιομηχανικός ψηφιακός ανιχνευτής επίπεδης επιφάνειας ακτινογραφίας ακτινογραφίας

Βιομηχανικός ψηφιακός ανιχνευτής επίπεδου πίνακα ακτινογραφίας ακτινογραφίας (DR)

Χαρακτηριστικά:

1) Συμμορφώνονται με το τελευταίο πρότυπο NB/T 47013.11-2015

2) Ψηφιακή μεταμόρφωση του συστήματος ανίχνευσης εικόνων σε πραγματικό χρόνο με ακτίνες Χ

3) Επιθεώρηση επί τόπου με φορητή ψηφιακή απεικόνιση

4) 16bit υψηλό δυναμικό εύρος

5) 120 μm εικονοστοιχίες, υψηλής ανάλυσης 4,0 lp/mm

6) CsI ιωδίου του καυσίμου αποτελεσματική μετατροπή εικόνας ακτίνων Χ

7) Το οπτικό πεδίο απεικόνισης 25cmX30cm

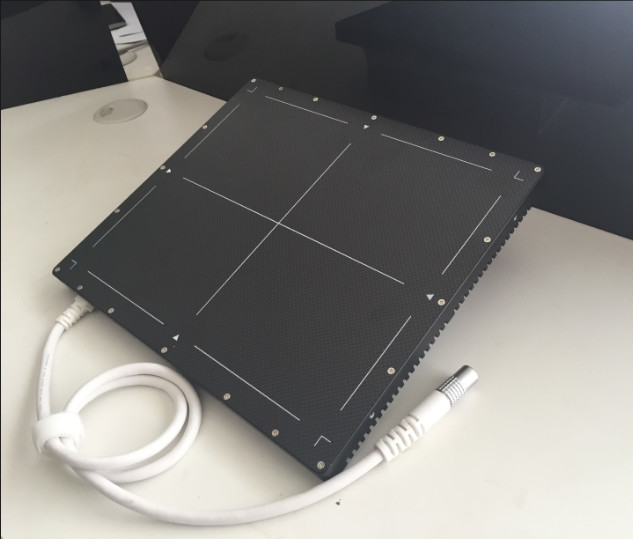

1-Βιομηχανικός ψηφιακός ανιχνευτής επίπεδης οθόνης ακτίνων Χ

Βασικές παραμέτρους:

Λογισμικό ψηφιακής επεξεργασίας και βελτίωσης εικόνας

Ενσωμάτωση συστημάτων βελτίωσης εικόνας και αποθήκευσης Επί του παρόντος, οι πιο πρακτικές λειτουργίες επεξεργασίας και φιλτραρίσματος έχουν σχεδιαστεί ειδικά για συστήματα εικόνας πραγματικού χρόνου ακτίνων Χ,που μπορεί να αυξήσει την ευαισθησία των επεξεργασμένων εικόνων κατά 0Με τη βοήθεια της υψηλής ταχύτητας θύρας Ethernet, μπορεί να σας βοηθήσει να αποκτήσετε στατικές εικόνες και δυναμικές εικόνες ταυτόχρονα, και να τις αποθηκεύσετε σε μορφή εικόνας 8/16bit,και μπορεί να καεί απευθείας σε δίσκους DVD για μόνιμη αποθήκευση, η οποία είναι βολική για την αρχειοθέτηση και την αναθεώρηση των δεδομένων δοκιμής, εξοικονομώντας ταυτόχρονα το κόστος δοκιμής και τον χώρο αρχείου.

Σύνδεση και χειρισμός δισκίων

1) Gigabit δίκτυο σύνδεση επίπεδης οθόνης, και ζητά την κατάσταση σύνδεσης και την αποτυχία

2) Διόρθωση αντιστάθμισης / κέρδους / κακών εικονοστοιχείων

3) Διόρθωση εκτόξευσης/αξιοποίησης/κακής οθόνης, είτε επικαλύπτεται είτε όχι, μπορεί να επιλεγεί

4) Προειδοποίηση αναλογίας εμφάνισης

5) Υπενθύμιση τρέχουσας ταχύτητας σχηματισμού

6) Εμφάνιση προόδου επεξεργασίας λογισμικού

7) Παρουσίαση τιμών σε γκρι εικονοστοιχεία

Παρουσίαση και επεξεργασία εικόνας σε πραγματικό χρόνο

1) Ταχεία χαρτογράφηση σε κλίμακα γκρι, η οποία είναι βολική για γρήγορη παρατήρηση αποτελεσματικών εικόνων της περιοχής ενδιαφέροντος

2) Ενσωματωμένη μείωση θορύβου στην οθόνη σε πραγματικό χρόνο: 2/4/8 καρέ προαιρετικά

3) Επεξεργασία με αλγόριθμο προβολής σε πραγματικό χρόνο: αρνητική ταινία/χρώμα/διπλή

4) Παρουσίαση σε πραγματικό χρόνο της οξύνειας και της βελτίωσης της εικόνας

5) Συλλογή ενσωμάτωσης εικόνας: 8/16/32/64/128/256 επικάλυψη πλαισίου

6) Συνεχή εγγραφή βίντεο: προαιρετική μορφή συμπίεσης

7) Ονομασία εικόνας / βίντεο και αυτοματοποιημένη σύνταξη αλληλουχίας ονομάτων

8) 0-65536, 16bit προσαρμογή κλίμακας γκρι

9) Ρυθμίσεις γκάμμα/αντιδιαστολή/ φωτεινότητα/στόμετρο

10) Σημείωση πληροφοριών εικόνας, πολλαπλά περιεχόμενα είναι προαιρετικά

Στατική επεξεργασία εικόνας

1) ROI γρήγορη χαρτογράφηση σε κλίμακα γκρι, η οποία είναι βολική για γρήγορη παρατήρηση αποτελεσματικών εικόνων της περιοχής ενδιαφέροντος

2) bmp / png / jpg / tiff ((8bit/16bit) / RAW / his / dcm ανάγνωση αρχείου

3) Επεξεργασία αλγορίθμου γκρίζων/αρνητικών ταινιών/ψευδών χρωμάτων/διαιρετικοποίησης/εξοξύνσεως/βελτίωσης

4) Μεγεθυντικό γυαλί, 1-5 φορές παρατήρηση μεγέθυνσης

5) Γύρισμα εικόνας

6) Ρυθμίσεις γάμμα/αντιδιαστολή/ φωτεινότητα/στόμετρο

7) Μεγέθους βαθμονόμησης και μέτρησης, και οι απαιτούμενες πληροφορίες μπορούν να σημειωθούν στην εικόνα

Αυτόματη επαλήθευση του δείκτη ποιότητας εικόνας διπλού καλωδίου (προαιρετική)

συμμορφώνεται με τις απαιτήσεις του προτύπου NB/T 47013.11-2015 "Μη καταστροφική δοκιμή εξοπλισμού υπό πίεση με δοκιμή ψηφιακής απεικόνισης με ακτίνες Χ", αυτόματη επαλήθευση του δείκτη ποιότητας εικόνας διπλού νήματος,και μπορεί να καθορίσει το SNR.

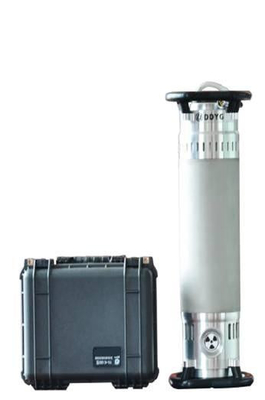

Φορητός ανιχνευτής ελαττωμάτων υψηλής συχνότητας ακτίνων Χ

Κύρια επιδόσεις:

1) Συνεχή έκθεση υπό συνθήκες 35°C 300kv/3mA, 250kv/3mA.

2) ευρύ φάσμα τάσης εισόδου για την παροχή ενέργειας διαφόρων γεννήτριων·

3) Ελαφρύ βάρος, ισχυρή διείσδυση, σταθερή απόδοση.

4) Είναι πιο κατάλληλο για χρήση σε σκληρά και υγρά περιβάλλοντα.

5) Η διεπαφή λειτουργίας είναι διαισθητική και εύκολη στη λειτουργία.

Βασικές τεχνικές παραμέτρους
