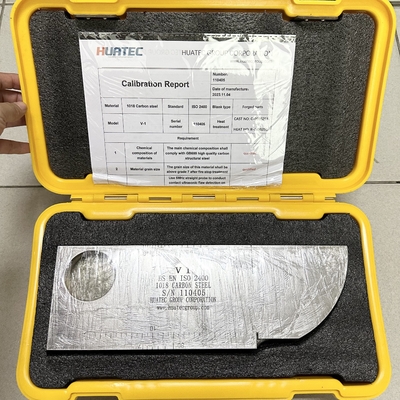

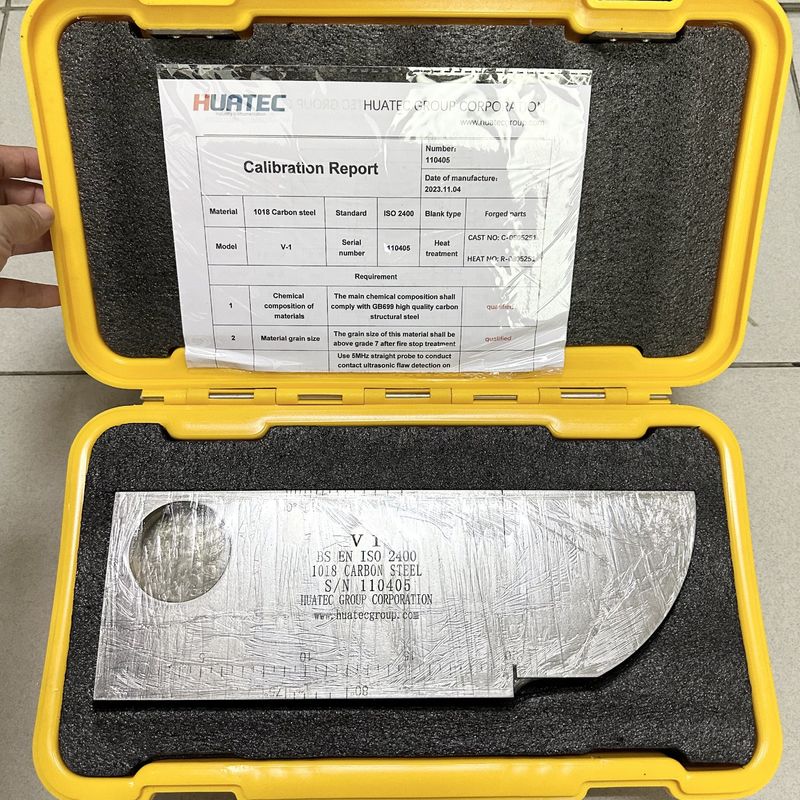

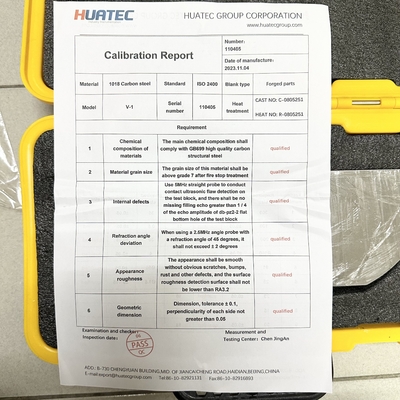

Κλείδιο βαθμονόμησης IIW V1

Πρότυπο: ISO2400-1972E

Το τεστ IIW (V-1 test block) ονομάζεται επίσης ολλανδικό τεστ.Πρόκειται για ένα διεθνές πρότυπο δοκιμαστικό τεστ που εγκρίθηκε από το Διεθνές Ινστιτούτο Ένταξης (IIW) και συνιστάται από τον Διεθνή Οργανισμό Τυποποίησης (ISO)Το σχήμα και το μέγεθος παρουσιάζονται στο σχήμα 1-1:

Κύρια σημεία χρήσης:

(1) Το δυναμικό εύρος, η οριζόντια γραμμικότητα και το εύρος ανίχνευσης διαμήκους κυμάτων του ανιχνευτή ελαττωμάτων μπορούν να μετρηθούν με τη χρήση πάχους τεστ 25 mm.

(2) Για τον προσδιορισμό του περιθωρίου ευαισθησίας του στρεβλώματος διαθλασμού του στρεβλώματος και του ευθείου στρεβλώματος του μήκους, χρησιμοποιήθηκαν το τόξο 50 και το διάτρητο τρύπα 1.5.Είναι επίσης δυνατό να εκτιμηθεί κατά προσέγγιση το μέγεθος της τυφλής περιοχής του ευθεία ανιχνευτή και την ικανότητα διείσδυσης του οργάνου μέτρησης σε συνδυασμό με τον ανιχνευτή.

(3) Το σημείο πρόσκρουσης και η τυφλή περιοχή του κεκλιμένου ανιχνευτή μετρούνται με τη χρήση της επιφάνειας τόξου R100 mm και η αναλογία του άξονα χρόνου και το σημείο μηδέν μπορούν να διορθωθούν.

(4) Η διαμήκη ανάλυση του ευθείου ανιχνευτή μπορεί να μετρηθεί με το επίπεδο εγκοπής 85 mm, 91 mm και 100 mm.

(5) Χρησιμοποιήστε το δεξί άκρο γωνίας του τεστ για να μετρήσετε τη γωνία κλίσης της ακτίνας ήχου του κλίματος του ανιχνευτή.
