Μέρος του διαχωριστικού τμήματος PSM-5

Μέρος του διαχωριστικού τμήματος PSM-5

Μέτρο διάτρησης PSM-5: MIL-STD-6866 ASTME-1417

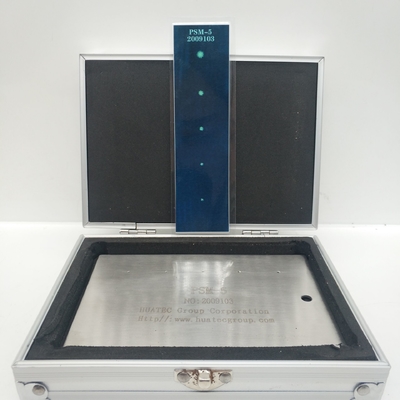

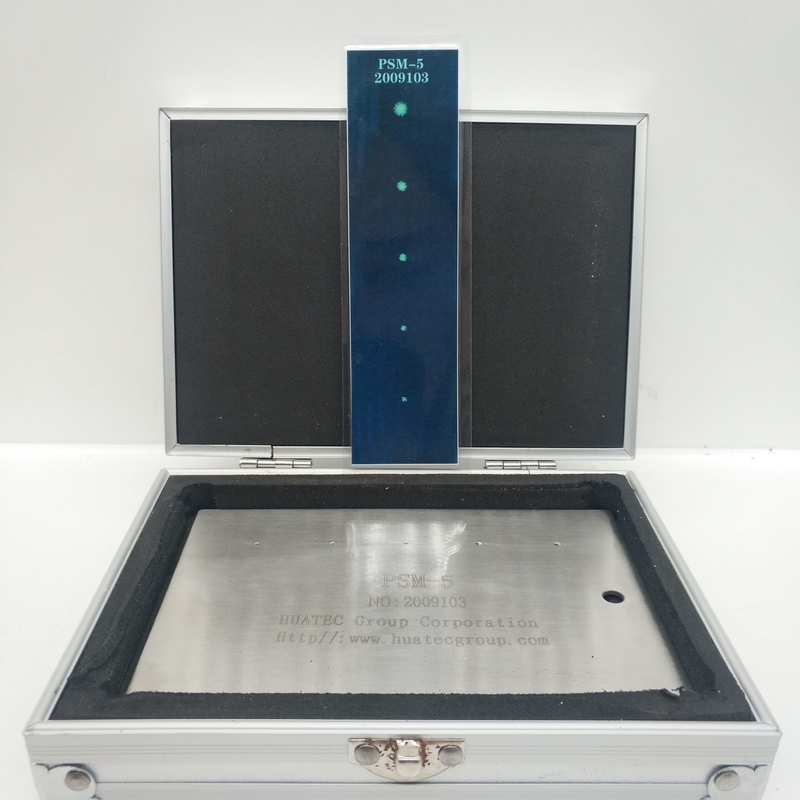

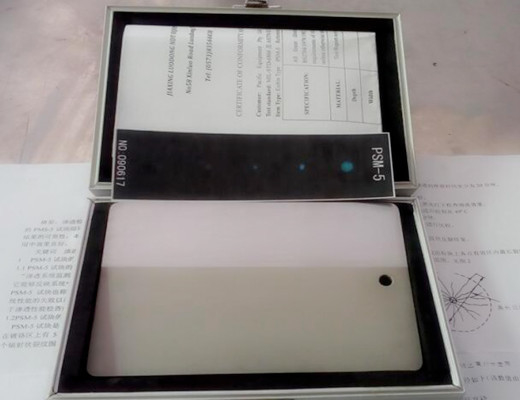

Πίνακας ελέγχου συστήματος διείσδυσης,Ένα πάνελ από ανοξείδωτο χάλυβα, 0,090 ιντσών πάχους και μεγέθους 4 x 6 ίντσες.Πέντε κέντρα ρωγμών διατίθενται ομοιόμορφα στην χρωματοποίηση με σειρά μεγέθουςΤο μεγαλύτερο είναι εύκολα ορατό με υλικά χαμηλής ευαισθησίας, ενώ το μικρότερο είναι δύσκολο να παρατηρηθεί ακόμη και με υλικά υψηλής ευαισθησίας.Δίπλα στο χρωματισμένο τμήμα υπάρχει μια περιοχή με "μέτρια τραχύτητα", για την εκτίμηση των χαρακτηριστικών του διεισδυτικού πλύματος.

• Το PSM-5 Panel διατίθεται σε δύο εκδόσεις.
  • Τύπος σχιστόλιθου- έχει χρωματισμένη λωρίδα η οποία έχει υποστεί ελαφρύ σπασμό για να θολώσει την επιφάνεια.
  • Τύπος λεία- η χρωματοποιημένη ταινία της δεύτερης έκδοσης δεν έχει σφυρηλατηθεί.
• Η επεξεργασία των πάνελ PSM-5 πληροί τις απαιτήσεις MIL-STD-6866 και ASTM E-1417 για καθημερινό έλεγχο του συστήματος.

Χρήση δοκιμαστικού τεμαχίου PSM-5

Το "Μέτρο δοκιμής παρακολούθησης συστήματος διείσδυσης" μπορεί να παρέχει μια μέθοδο γρήγορου προσδιορισμού της συνεχούς απόδοσης του συστήματος ελέγχου διείσδυσης υγρού,που μπορεί να αντικατοπτρίζει τους διάφορους παράγοντες του συστήματοςΤο τεστ PSM-5, γνωστό και ως το γνωστό τυπικό τεστ ελαττωμάτων,μπορεί να αποκαλύψει την ξαφνική απώλεια απόδοσης κάθε παράγοντα, προειδοποιώντας έτσι τον χειριστή για την αποτυχία της απόδοσης του συστήματος για την αποφυγή σφαλμάτων και παραλείψεων.Το δοκιμαστικό μπλοκ PSM-5 είναι το πιο πρακτικό εργαλείο για την επιθεώρηση διείσδυσης για την εκπλήρωση των απαιτήσεων των MIL-STD-6866 και ASTM E1417, και πληροί επίσης τις απαιτήσεις της P&WA TAM146040.

Σχήμα και δομή του τεστ PSM-5

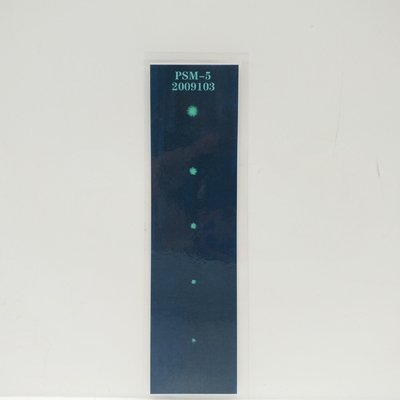

Το δοκιμαστικό τετράγωνο PSM-5 κατασκευάζεται σύμφωνα με το πρότυπο P&WA, η μήτρα του είναι από ανοξείδωτο χάλυβα, η επιφάνεια χωρίζεται σε δύο μέρη: ζώνη χρωματοποίησης και ζώνη φυσίγματος νήματος,Υπάρχουν 5 ραγάδες ακτινοβολίας διαφόρων μεγεθών που κατανέμονται ομοιόμορφα στη ζώνη χρωματοποίησης., το σχήμα και το μέγεθος του παρουσιάζονται στο σχήμα 1. Το σχέδιο των 5 εκπέμποντων ρωγμών στο τεστ είναι σχήμα κύκλου με σχήμα αστέρα ή ακτίνα.και η περιοχή ψεκασμού άμμου είναι μεσαίας τραχύτητας.
