Λειτουργία αυτόματης βαθμονόμησης Φορητός ανιχνευτής ελαττωμάτων υπερήχων Οθόνη αφής κάρτας SD
Χαρακτηριστικά
●Ποσοτικοποίηση και τοποθέτηση υψηλής ακρίβειας για την κάλυψη των απαιτήσεων ανίχνευσης κοντινής και μακρινής απόστασης
●Η τυφλή ζώνη κοντινού πεδίου είναι μικρή, μπορεί να ικανοποιήσει τις απαιτήσεις ανίχνευσης για σωλήνα μικρής διαμέτρου και λεπτού τοιχώματος.
●Λειτουργία αυτόματης βαθμονόμησης: αυτόματη βαθμονόμηση με ένα κουμπί, εύκολη στη λειτουργία, αυτόματος δοκιμαστικός αισθητήρας "P Delay", "K value", "X value" και η ταχύτητα
●Αυτόματη εμφάνιση της θέσης ηχούς ελαττώματος (Βάθος:d, Οριζόντια:p, Απόσταση:s, Πλάτος, dB, ф )
●Εναλλάξτε ελεύθερα τρεις κλίμακες (Βάθος:d, Οριζόντια:p, Απόσταση:s)
●Λειτουργίες αυτόματης απολαβής, φακέλου αιχμής, μνήμης αιχμής, που μπορούν να βελτιώσουν την αποτελεσματικότητα ανίχνευσης.
●Αυτόματη εγγραφή της διαδικασίας ανίχνευσης ελαττωμάτων και της δυναμικής αναπαραγωγής
Υπολογισμός τιμής ●φ: Ανίχνευση ελαττώματος σφυρηλάτησης από ευθύ ανιχνευτή, μπορεί να βρει αυτόματα την υψηλότερη τιμή κύματος σε μετατροπή φ
●500 ανεξάρτητα κανάλια (μπορούν να επεκταθούν), τα οποία μπορούν να εισάγουν και να αποθηκεύουν ελεύθερα τα πρότυπα ανίχνευσης οποιωνδήποτε βιομηχανιών, δεν χρειάζεται να φέρουν τα τυπικά μπλοκ για επιτόπια επιθεώρηση.
●Αποθήκευση, αναπαραγωγή 500 κυμάτων και δεδομένων A-scan ελεύθερα
● Οι καμπύλες DAC, AVG και TCG (αντιστάθμιση βάθους) δημιουργούνται αυτόματα και μπορούν να τμηματοποιηθούν.Τα σημεία δειγματοληψίας είναι απεριόριστα και μπορούν να διορθωθούν και να αντισταθμιστούν.
●14 ενσωματωμένα πρότυπα επιθεώρησης
●Δωρεάν εισαγωγή οποιωνδήποτε βιομηχανικών προτύπων
● Το πλάτος και η ισχύς του παλμού μπορούν να ρυθμιστούν
●Σάρωση Β και λειτουργία έγχρωμης σάρωσης Β.
●Μπορεί να επικοινωνεί με τον υπολογιστή και να εξάγει το WORD.Αρχείο, επίσης η αναφορά ανίχνευσης
● Πλαστική θήκη IP65 ABS, στιβαρή και ανθεκτική, αδιάβροχη και ανθεκτική στη σκόνη και εξαιρετική ικανότητα κατά των παρεμβολών
●Χρησιμοποιήστε λογισμικό (ασύρματης) επικοινωνίας για την ανάλυση εκτυπώσεων δεδομένων κ.λπ.
●Οθόνη πραγματικού χρώματος 260.000 χρωμάτων, είναι κατάλληλη για περιβάλλον εργασίας κάτω από έντονο φως ή χαμηλό φωτισμό
●Μπαταρία λιθίου υψηλής απόδοσης, μπορεί να λειτουργήσει συνεχώς για 8-10 ώρες
●Εγγραφή ρολογιού σε πραγματικό χρόνο: ημερομηνία ανίχνευσης ελαττωμάτων σε πραγματικό χρόνο, εγγραφή παρακολούθησης ώρας και αποθήκευση
●Προστασία κατά της απενεργοποίησης, τα δεδομένα αποθήκευσης δεν μπορούν να χαθούν
●Οι παράμετροι ανίχνευσης ελαττωμάτων μπορούν να ελεγχθούν αυτόματα ή να προκαθοριστούν
●Ψηφιακή απόρριψη, δεν επηρεάζει το κέρδος και τη γραμμικότητα
●Αντιστάθμιση κέρδους: Η εξασθένηση Db μπορεί να διορθωθεί για τραχύτητα επιφάνειας, καμπύλες επιφάνειες, ανίχνευση ελαττωμάτων μεγάλης εμβέλειας παχιών τεμαχίων εργασίας κ.λπ.
●Μπορεί να χειριστεί τον ανιχνευτή ελαττωμάτων μέσω λογισμικού στον υπολογιστή, επιτυγχάνοντας τον στόχο του ανιχνευτή ελαττωμάτων που ελέγχεται από υπολογιστή για την ανίχνευση
Τεχνικές προδιαγραφές
| Απεικόνιση |
Έγχρωμη οθόνη TFT 7 ιντσών, ανάλυση 800*480 |
| Τρόπος λειτουργίας |
Κουμπί, Περιστροφική, Οθόνη αφής |
| Παροχή ηλεκτρικού ρεύματος |
Μπαταρία ιόντων λιθίου |
| Χωρητικότητα μπαταρίας |
5,0 Ah |
| Τάση ισχύος |
12V |
| Ποσότητα ισχύος |
1 |
| Ωρα εργασίας |
≥8 ώρες |
| Είσοδος προσαρμογέα |
DC100~240V 50Hz/60Hz |
| Έξοδος προσαρμογέα |
AC 12V |
| Ισχύς προσαρμογέα |
36W |
| Αποθήκευση δεδομένων |
Κάρτα SD (16G) |
| Τρομάζω |
1 |
| Θερμοκρασία εργασίας |
-10℃~45℃ |
| Θερμοκρασία αποθήκευσης |
-20℃~60℃ |
| Βαθμός IP |
IP65 |
| Διάσταση |
245*155*55 χλστ |
| Βάρος |
1,18 kg (συμπεριλαμβάνεται μπαταρία) |
| Συμβατικό μοντέλο UT |
| Τύπος σύνδεσης ανιχνευτή |
LEMO 00 |
| Τύπος καναλιού |
Ενιαίο κανάλι |
| Αριθμός καναλιού |
Ομάδα 500 (μπορεί να κλιμακωθεί) |
| Τύπος παλμού |
Αρνητικό οξύ κύμα |
| Τάση μετάδοσης |
50-350V, βήμα σε 50V |
| Απόσβεση |
560Ω |
| Κέρδος |
0~110dB,βήμα:0,5/2/6/12dB |
| Αποκτήστε λεπτή προσαρμογή |
-4~+4 |
| Επιφανειακή αντιστάθμιση |
Όλο το εύρος κέρδους |
| Συχνότητα εργασίας |
0,5~20MHz; |
| Τύπος ανιχνευτή |
Τύπος Single, Dual, Through, Immersion |
| Φίλτρο |
Τρία προαιρετικά:
1~4MHz/0,5~10MHz/2~20MHz
|
| Λειτουργία ανίχνευσης |
Αρνητικό/Θετικό/Αμφίδρομη/RF |
| Απορρίπτω |
0~80%,βήμα 1% |
| Εύρος δοκιμών |
0~15000mm, Ελάχιστο εύρος οθόνης: 15mm (σε χάλυβα) |
| Ταχύτητα υλικού |
100~20000m/s |
| Μετατόπιση παλμών |
-10~1000mm |
| P ΚΑΘΥΣΤΕΡΗΣΗ |
0 ~ 200 us |
| X-VAL |
0~100mm |
| Οδηγός |
Έλεγχος συγκόλλησης, φύλλου, σφυρηλάτησης |
| Σημείο δοκιμής |
Peak/X-val/J val |
| Μέτρηση |
Πύλη: Πλάτος, Τιμή πλάτους dB, Εύρος, Οριζόντια απόσταση, Κατακόρυφη απόσταση, Η τιμή διαφοράς μεταξύ της πύλης Α και Β
Δρομέας: 2 σταυρωτοί δρομείς, μπορούν να ελέγξουν την οριζόντια και κάθετη απόσταση και την απόσταση μεταξύ των δρομέων (κάτω από τη λειτουργία σάρωσης B)
|
| Πύλη |
Εκκίνηση πύλης: όλο το εύρος |
| Πλάτος πύλης: όλο το εύρος |
| Επίπεδο πύλης:10~90%,βήμα:1% |
| Καμπύλη |
DAC, μέγιστο έξι καμπύλες, πληρούν τα NB/T 47013, GB/T 11345, GB/T 29712 και άλλα πρότυπα |
| TCG, μέγιστο έξι καμπύλες |
| AVG |
| Άλλες λειτουργίες |
Πλήρης οθόνη, διακόπτης δρομέα (εύρος/Ύψος/Ορίζων), μονή/συνεχής αυτόματη απολαβή (10~100%, βήμα 10%), σύγκριση ηχούς, πλήρης ηχώ, φάκελος αιχμής, μνήμη αιχμής, γρήγορη σάρωση, εξωτερική λειτουργία, στιγμιότυπο οθόνης |
| Μέγιστη κατάψυξη/Βάθος ρωγμής/Επέκταση πύλης//Τροποποίηση καμπύλης επιφάνειας/Σάρωση Β/Προομοίωση επίπεδης συγκόλλησης//βίντεο |
| Τρομάζω |
Συναγερμός ήχου και φωτός |
| Αποχωρήσεις ευαισθησίας |
≥65dB (200mm—Φ2FH,2,5PΦ20) |
| Σφάλμα οριζόντιας γραμμικότητας |
≤0,3% |
| Σφάλμα κάθετης γραμμικότητας |
≤3% |
| Σφάλμα γραμμικότητας πλάτους |
≤±2% |
| Ακρίβεια εξασθενητή |
20dB ±1 dB |
| Δυναμικό εύρος |
≥32dB |
| Μακρινή ανάλυση |
≥26dB |
| Επίπεδο θορύβου |
＜40×10-9V/ |
Τυπική διαμόρφωση
| |
Ονομα |
ΠΟΣΟΤΗΤΑ |
|
| |
| 1 |

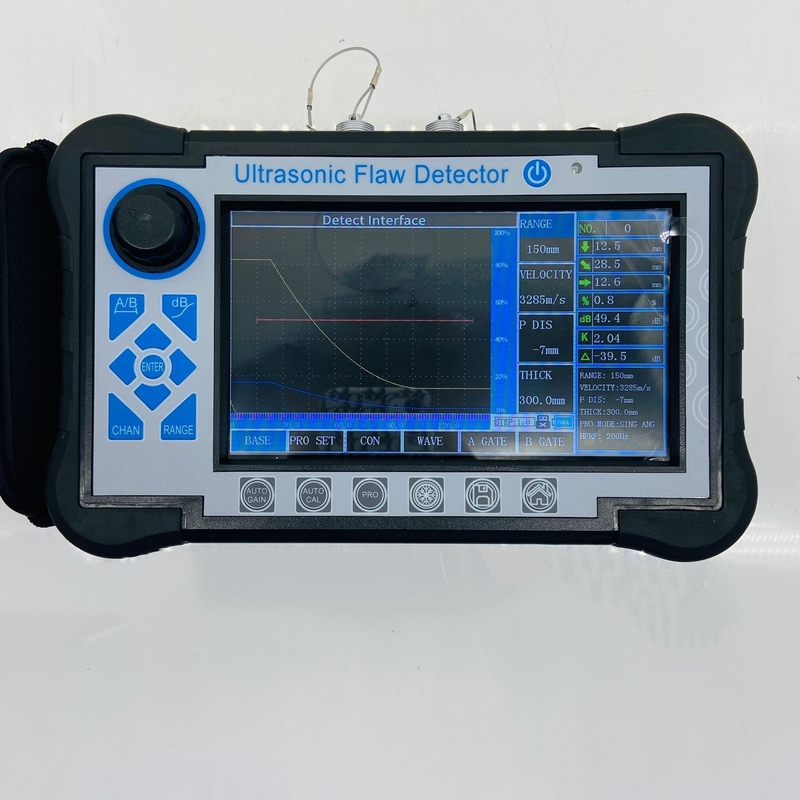

Κύρια μονάδα |
1 |
|
| 2 |

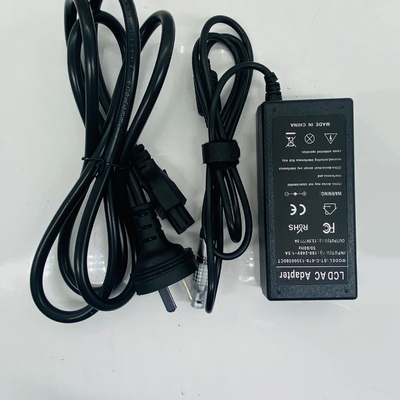

Φορτιστής |
1 |
|
| 3 |

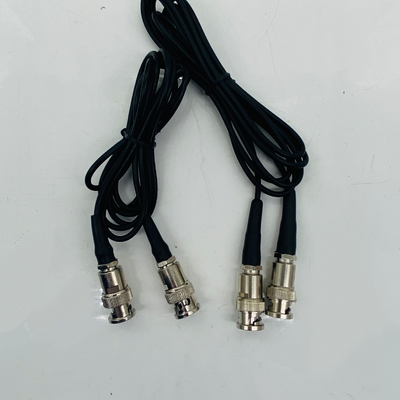

καλώδιο σύνδεσης καθετήρα |
2 |
|
| 4 |

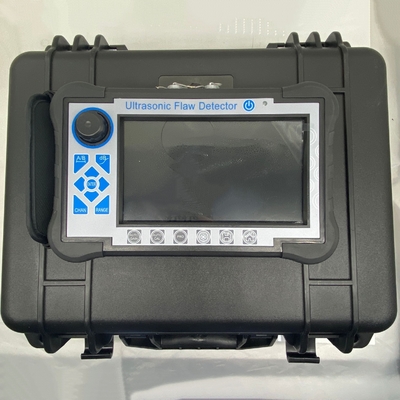

Θήκη οργάνων |
1 |
|
| 5 |
Εγχειρίδιο οδηγιών |
1 |
|
| 6 |
Ευθύς καθετήρας 10mm 2,5MHz |
1 |
|
| 7 |

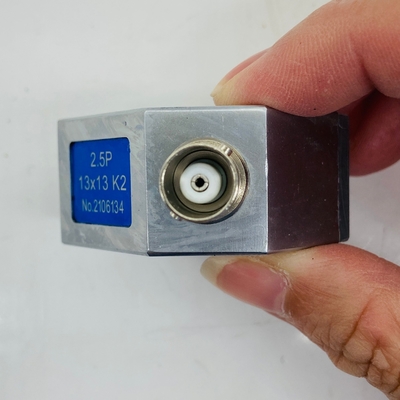

Angle probe 13x13 K2 2,5MHz |
1 |
|
| 8 |
Κάρτα εγγύησης |
1 |
|
