Δείκτης ποιότητας εικόνας IQI Τύπος καλωδίου Πενετράμετρα Συσκευές για ανιχνευτή ελαττωμάτων ακτίνων Χ

Δείκτης ποιότητας εικόνας (IQI) Τύπος καλωδίου Πενετράμετρα

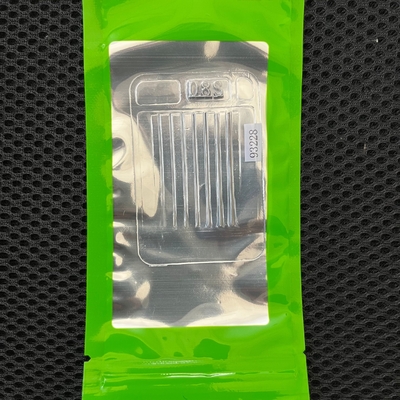

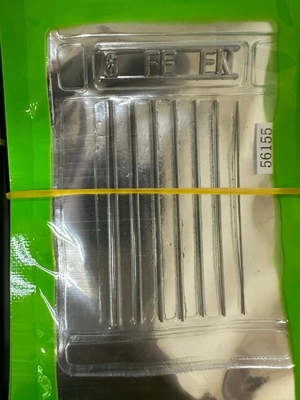

EN 462-1 τύπος καλωδίου

EN 462-1 Τύπος καλωδίου εισήχθη ως ευρωπαϊκό πρότυπο για να αντικαταστήσει τα γερμανικά πρότυπα (DIN 54. 109)
Οι δείκτες ποιότητας εικόνας που χρησιμοποιούνται από το Βρετανικό Ινστιτούτο Προτύπων (BS3971:1980 type 1)
από επτά παράλληλα καλώδια διαφορετικού πάχους τοποθετημένα και ενσωματωμένα μεταξύ δύο λεπτών φύλλων διαφανούς, εύκαμπτης
Ένα μονογράφημα μολύβδου υποδεικνύει τον αριθμό του πιο παχιάς καλωδίου, το υλικό και το σύμβολο EN.

Διάμετρος καλωδίου:

Μέγεθος δείκτη:
Υπάρχουν τέσσερα μεγέθη των δεικτών ποιότητας εικόνας EN.
Μέγεθος 1- περιέχει καλώδια αριθμού 1 έως 7 και χρησιμοποιείται για πάχους υλικών στην περιοχή 40 t 1 60 mm
Μέγεθος 6- περιέχει νήματα αριθμού 6 έως 12 και χρησιμοποιούνται για υλικά πάχους μεταξύ 12,5 και 50 mm
Μέγεθος 101 περιέχει καλώδια αριθμών 10 έως 16 και χρησιμοποιείται για πάχους υλικού στην περιοχή 5 έως 20 mm
Μέγεθος 13- περιέχει νήματα αριθμού 13 έως 19 και χρησιμοποιούνται για υλικά πάχους μεταξύ 2,5 και 10 mm
Τα μεγέθη AlI είναι διαθέσιμα σε χάλυβα (Fe), αλουμίνιο (AI) και ανοξείδωτο χάλυβα (SS).
Οι δείκτες ποιότητας είναι διαθέσιμοι μόνο στα μεγέθη 6 και 10.
μεγέθη 6, 10 και 13.
Για παράδειγμα, η ταυτοποίηση (δηλ. μονογράφημα μολύβδου) για, ας πούμε, το μέγεθος 10 (αριθμοί καλωδίων 10 έως 16) σε χάλυβα ((Fe)
θα ήταν 10FE EN.

Τύπος καλωδίου DIN 54 109
Δείκτες ποιότητας εικόνας τύπου καλωδίου DIN 54 109
παρόμοιο με το πρότυπο EN 462-1
Οι αμερικανοί, οι καλωδιακοί μας είναι οι ίδιοι, και υπάρχουν οι ίδιοι αριθμοί καλωδίων σε κάθε μέγεθος.
Το μόνο που διαφέρει είναι ότι το μονογράφημα μολύβδου γράφει DIN και όχι EN.

Παραδείγματος χάριν: μέγεθος 6Ο αριθμός του καλωδίου από 6 έως 12 σε sel του Stanles θα ήταν 6 DINSS.

EN 462-2 Μέτρα διείσδυσης τύπου βήμα/τρύπα
Στρογγυλοί σχήμα και πλεονάζουν σε τέσσερις αριθμούς μοντέλου H5, H9 και H13 σε Seel

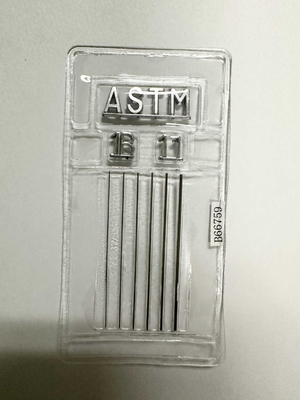

Πεντραμέτρα τύπου καλωδίου ASTM E747
Η συσκευή ASTM E747 Wire Type Penetrameter αποτελείται από μια σειρά από έξι παράλληλα καλώδια διαφορετικού πάχους,
Οι χαρακτήρες του μολύβδου προσδιορίζουν το πάχος του υλικού.
Τα γράμματα ASTM είναι επίσης
Συμπεριλαμβάνεται.
