Λεπτομέρειες:
|
| Σειρά ανίχνευσης: | 0 ~ 13000mm (διαμήκες κύμα χάλυβα) | Εύρος μετατόπισης παλμών: | -10 ~ 1000mm (διαμήκες κύμα χάλυβα) |
|---|---|---|---|
| Υλικό Ηχητική ταχύτητα: | 400 ~ 15000m/s | Συχνότητα εργασίας: | 1 ~5/0,5 ~8MHz |
| Ρύθμιση κέρδους: | Σειρά: 0 ~ 110 Εργαλείο ρύθμισης: 0,5/2/6/12 | Εύρος μηδενικού ανιχνευτή: | 0 ~ 200µs |
| Παρεμπόδιση: | 0 ~ 80% | Δυναμική περιοχή: | ≥32dB |
| Υψηλό φως: | Υπερηχητικός ανιχνευτής ρωγμών HUATEC,υπερηχητικός ανιχνευτής ρωγμών φορητός,Εργοστάσιο ανιχνευτών ρωγμών Ut |
||

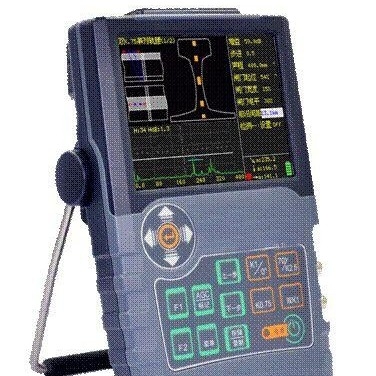

Fd-9008HT φορητός ραγών ανιχνευτής ρωγμών συγκόλλησης υπερηχητικός
Ο υπερηχητικός ανιχνευτής ρωγμών συγκόλλησης ραγών που γίνεται ειδικά σύμφωνα με TB/T 2658.21-2007 την υπερηχητική λειτουργία ανίχνευσης ρωγμών συγκόλλησης ραγών, πρότυπα του Υπουργείου σιδηροδρόμων, μπορεί ταυτόχρονα να συνδέσει τους διάφορους ελέγχους που απαιτούνται για την υπερηχητική ανίχνευση ρωγμών συγκόλλησης ραγών, τις προετοιμασμένες παραμέτρους ανίχνευσης ρωγμών, την επιτόπια ανίχνευση ρωγμών, έναν διακόπτη κουμπιών, γρήγορα και την απλή, άριστη απόδοση, και τις ισχυρές λειτουργίες. Είναι η πρώτη επιλογή για την υπερηχητική ανίχνευση ρωγμών συγκόλλησης ραγών.
■Εύκολος να λειτουργήσει: ένα όργανο που προσαρμόζεται σύμφωνα με τις απαιτήσεις της διαδικασίας ανίχνευσης ρωγμών συγκόλλησης ραγών. Λειτουργεί στα πολλαπλάσια κανάλια και μπορεί να ανιχνεύσει τους διαφορετικούς τομείς της συγκόλλησης ραγών
Είναι απαραίτητο να αντικατασταθεί ο έλεγχος, να αλλαχτούν οι θέτοντας παράμετροι και να αλλαχτεί το κανάλι με ένα κλειδί για να ολοκληρώσουν την ανίχνευση των διαφορετικών περιοχών του κεφαλιού ραγών συγκόλλησης, ο Ιστός ραγών και το κατώτατο σημείο ραγών.
■Μικρός όγκος: είναι το μικρότερο στον ανιχνευτή ρωγμών συγκόλλησης ραγών με την επίδειξη 5,7 ίντσας.
■Ελαφρύς: το βάρος ολόκληρης της μηχανής συμπεριλαμβανομένης της μπαταρίας είναι μόνο 1.4kg.
■Χαμηλής ισχύος κατανάλωση: η μπαταρία μπορεί να λειτουργήσει συνεχώς για περισσότερο από 6 ώρες το πολύ-πολύ.
■Υψηλή επίδοση: σημαντικοί τεχνικοί δείκτες όπως το περιθώριο ευαισθησίας ανίχνευσης ρωγμών, η κάθετη γραμμικότητα, η οριζόντια γραμμικότητα, η δυναμική περιοχή, κ.λπ. είναι ανώτεροι από τα σχετικά εθνικά πρότυπα.
■Πολυ λειτουργίες: Διεπαφή USB, αυτόματος έλεγχος κέρδους, DAC, επέκταση πυλών, αντίγραφο οθόνης, κ.λπ.
■Επίδειξη Β: έχει τη λειτουργία του χάρτη σημαδιών επίδειξης Β της ραφής συγκόλλησης, ο οποίος χρησιμοποιείται για να διανείμει αυτόματα το σήμα συναγερμών στο ι-διαμορφωμένο τμήμα της ραφής συγκόλλησης ραγών
Χαρακτηρισμός Η διαδικασία ανίχνευσης έχει ένα σχηματικό διάγραμμα των υπαγορεύσεων βημάτων. Τα βήματα και τα αποτελέσματα δοκιμής είναι σαφή με μια ματιά.
■Καταγραφή ταινιών μικρού μήκους: Μπορείτε να επιλέξετε την εσωτερική αποθήκευση ή τη δισκέτα αποθήκευσης του U. Η εσωτερική μνήμη του υπολογιστή μπορεί να μεταφερθεί στο δίσκο λάμψης USB. Το ανώτερο λογισμικό υπολογιστών έχει τις λειτουργίες αναπαραγωγής ήχου και διαχείρισης αρχείων ταινιών μικρού μήκους.
• Το μέγιστο ποσοστό δειγματοληψίας είναι 240MHz, και το ψήφισμα μέτρησης είναι 0.1mm.
• Το λειτουργούν φάσμα συχνότητας είναι 0,5 ~ 8MHz, και το περιθώριο ευαισθησίας είναι μέχρι 65dB.
· Οι επιλογές επιλογής καναλιών τύπων μάγων, που συνδυάζονται με το σχηματικό διάγραμμα των βημάτων ανίχνευσης, καθιστούν τη διαδικασία λειτουργίας ανίχνευσης απλή και γρήγορη.
· Εξανθρωπισμένη έκθεση ανίχνευσης ρωγμών, γρήγορα χαρακτηρισμός της φύσης ατέλειας, θέση ζημίας, τεχνολογία επεξεργασίας, κ.λπ., και διαισθητική και σαφής πιό πρόσφατη ανάλυση.
• 20 ~ 500Hz έχουν 10 διευθετήσιμα επαναληπτικά ποσοστά σφυγμού για να αποφύγουν τα σήματα αντήχησης κατά τη διάρκεια της ανίχνευσης ρωγμών.
• Η λειτουργία της επίδειξης συγκόλλησης Β που χαρακτηρίζει το χάρτη είναι να χαρακτηριστεί αυτόματα ή να χαρακτηριστεί με το χέρι η διανομή των σημάτων συναγερμών στο τμήμα συγκόλλησης ραγών.
• Τμηματική και διπλή ανίχνευση Κ βασισμένη στον κωδικοποιητή, one-time απεικόνιση ανίχνευσης του διαγράμματος συναγερμών ατέλειας τμημάτων συγκόλλησης.
• Συνεργαστείτε με τις μέγιστες παγώνοντας λειτουργίες ηχούς και εικόνας για να καθορίσετε γρήγορα το υψηλότερο κύμα των ατελειών, και η ανίχνευση ρωγμών είναι αποδοτικότερη.
Η καμπύλη DAC, που συνδυάζεται με τη λειτουργία σύγκρισης ηχούς, κάνει τον προσδιορισμό της ποσότητας ηχούς στις διαφορετικές αποστάσεις και τα διαφορετικά εύρη ευκολότερες.
Με βάση τη λειτουργία καμπυλών PAC που ανιχνεύεται από τον κωδικοποιητή, το εύρος των ατελειών του ίδιου μεγέθους σε διαφορετικά βάθη ρυθμίζεται αυτόματα, και η επίδραση εικόνας ανίχνευσης είναι πιό στενή στον πραγματικό.
• Τα 5,7 ″ εισήγαγαν την οθόνη επίδειξης χρώματος TFT με την ευρεία γωνία εξέτασης, η υψηλή φωτεινότητα και ο υψηλός καθορισμός έχουν μια σαφή άποψη των λεπτομερειών.
• Τα διαφορετικά χρώματα σχεδίου ικανοποιούν τις ανάγκες των διαφορετικών σεναρίων και των συνηθειών χρήσης.
Εφαρμογή:
Εγκαταστήστε το πλαίσιο ανίχνευσης σε μια κατάλληλη θέση και στις δύο πλευρές της συγκόλλησης. Ρυθμίστε το κινούμενο εξόγκωμα ελέγχων του πλαισίου ανίχνευσης για να κινήσετε τους διαδοχικούς ελέγχους το ένα μετά το άλλο στην αντίθετη κατεύθυνση, και ανιχνεύστε πάνω-κάτω κατά μήκος της συγκόλλησης σύμφωνα με το διάγραμμα ανίχνευσης.
Τεχνικοί δείκτες
| Στοιχείο | Μονάδα | Τεχνικά στοιχεία |
| Κάθετο λάθος γραμμικότητας | % | ≤3 |
| Λάθος εξασθενητών | DB | Κάθε 12 ±1 |
| Δυναμική περιοχή | DB | ≥32 |
| Ηλεκτρικό επίπεδο θορύβου | % | ≤10 (ζώνη συχνότητας: 1~5MHz) |
| Περιθώριο ευαισθησίας ανίχνευσης ρωγμών | DB | ≥65 (έλεγχος 2.5Z20N) |
| Ψήφισμα φύλλων | χιλ. | ≤3 (έλεγχος 5C10N) |
| Απομακρυσμένο ψήφισμα | DB | ≥26 |
| Οριζόντιο λάθος γραμμικότητας | % | ≤0.5 |
| Σειρά ανίχνευσης | χιλ. | 0 ~ 13000 (διαμήκες κύμα χάλυβα) |
| Σειρά μετατόπισης σφυγμού | χιλ. | -10 ~ 1000 (διαμήκες κύμα χάλυβα) |
| Υλική υγιής ταχύτητα | m/s | 400 ~ 15000 |
| Έλεγχος μηδενικά σειρά | µs | 0 ~ 200 |
| Ρύθμιση κέρδους | DB | Σειρά: 0 ~ 110 Εργαλείο ρύθμισης: 0,5/2/6/12 |
| Συχνότητα εργασίας | MHZ | 1 ~5/0,5 ~8 |
| Τρόπος έναρξης | Αδύνατος/ισχυρός | |
| Απόσβεση | Χαμηλός/υψηλός | |
| Παρεμπόδιση | % | 0 ~ 80 |
| Τρόπος ανίχνευσης | Αρνητική ανίχνευση/θετική ανίχνευση/αμφίδρομα ανίχνευση/filtering/RF | |
| Επαναληπτική συχνότητα | Hz | Διευθετήσιμος σε 10 βαθμούς (20~500Hz διευθετήσιμα, αλλά περιορισμένος από τη σειρά ανίχνευσης, υλική υγιής ταχύτητα, μετατόπιση σφυγμού, εξετάζουν στο σημείο μηδέν, κ.λπ.) |
| Αποθήκευση | 500 σύνολα συνόλων στοιχείων, συμπεριλαμβανομένων των τοποθετήσεων οργάνων, της θέσης ανίχνευσης ρωγμών, των σχεδίων ηχούς, κ.λπ. | |
| Τηλεοπτική καταγραφή | Λειτουργία καταγραφής ταινιών μικρού μήκους (συμπεριλαμβανομένης της ραφής α-ανίχνευσης και συγκόλλησης που χαρακτηρίζει το χάρτη). Αναπαραγωγή ήχου ταινιών μικρού μήκους του ανώτερου υπολογιστή. Η εσωτερική αποταμίευση ή η αποταμίευση δίσκων λάμψης USB μπορεί να επιλεχτεί. | |
| Χαρακτηρισμός του διαγράμματος της συγκόλλησης Β | Σημάδι προσδιορισμού που χρησιμοποιείται για τη διανομή των σημάτων συναγερμών στο τμήμα συγκόλλησης ραγών. Αυτό περιλαμβάνει τον αυτόματο και χειρωνακτικό χαρακτηρισμό. | |
| Αυτόματη λειτουργία κέρδους |
Αυτόματα ρυθμίστε το εύρος ηχούς στην πύλη στο διευκρινισμένο εύρος Εύρος που θέτει: 40%/50%/60%/70%/80%/90%/100% |
|
| Πύλη |
1 μέτρηση της πύλης συναγερμών Τρόπος πυλών: από/κυμάτων κολπίσκος/απώλεια κυμάτων Πύλη που ανυψώνει: 0~109% Πλάτος πυλών: 1~109% Επίπεδο πυλών: 10~90% |
|
| Συναγερμός | από/επάνω, επιτρέπει και θέτει εκτός λειτουργίας τον ήχο συναγερμών σειρήνων | |
| Αυτόματη λειτουργία διορθώσεων |
Χρησιμοποιημένος για να διορθώσει την υλική υγιή ταχύτητα και να εξετάσει στο σημείο μηδέν Τρόπος διορθώσεων: υγιές speed+ στο σημείο μηδέν |
|
| Λειτουργία μέτρησης γωνίας | Χρησιμοποιημένος για να μετρήσει τη γωνία ελέγχων | |
| Λειτουργία DAC | Χρησιμοποιημένος για να κάνει, οργάνωση, και να εφαρμόσει τις καμπύλες DAC | |
| Λειτουργία PAC | Στην tandem/k-ανίχνευση βασισμένη στον κωδικοποιητή, το ίδιο ισοδύναμο σήμα στις διαφορετικές θέσεις της συγκόλλησης είναι αντισταθμισμένο κέρδος, έτσι ώστε το απεικονισμένο σήμα του ίδιου αντίτιμου σε κάθε θέση είναι στενό στην ίδια ευαισθησία ανίχνευσης. | |
| Λειτουργία μεταφοράς | Μεταφέρετε το εσωτερικό σύνολο στοιχείων του οργάνου στο δίσκο USB μέσω της διεπαφής USB | |
| Αποθήκευση στοιχείων | Χτισμένος στην κάρτα SD (4G) | |
| Επίδειξη | 5.7 «υψηλή φωτεινότητα TFT LCD, 320 εικονοκύτταρα × 240 | |
| Επιστροφή στη θέτοντας λειτουργία εργοστασίων | Αποκαταστήστε τις τοποθετήσεις οργάνων στο κράτος εργοστασίων | |
| Παροχή ηλεκτρικού ρεύματος |
Μπαταρία προσαρμοστών ή λίθιου Προσαρμοστής: Εισαγωγή 100V~240V, ΣΥΝΕΧΉΣ παραγωγή εναλλασσόμενου ρεύματος: Συνεχές ρεύμα 12V Μπαταρία: 6.4V ~ 8.4V |
|
| Χρόνος απασχόλησης μπαταριών | χ | ≥6 (σχετικός με τη φωτεινότητα του φωτός υποβάθρου) |
| θερμοκρασία εργασίας | ℃ | - 20 ~ +50 |
| Βάρος | κλ | Περίπου 1,4 (συμπεριλαμβανομένης της μπαταρίας) |
| Μέγεθος | χιλ. | 152 × 240 × 68 (πλάτος × υψηλό × βαθιά) |
Προαιρετικό πλαίσιο rws-γ-K0.75 ανίχνευσης
Rws-γ-K0.75 το πλαίσιο ανίχνευσης συγκόλλησης ραγών είναι κατάλληλο για την υπερηχητική διαδοχική ανίχνευση ανίχνευσης ρωγμών των συγκολλήσεων μέσης ραγών (συμπεριλαμβανομένης thermit της συγκόλλησης, της συγκόλλησης πίεσης αερίου και της συγκόλλησης λάμψης). Τα κύρια χαρακτηριστικά γνωρίσματα του προϊόντος είναι μικρό μέγεθος, ελαφρύς, εύκολος να φέρουν, απλή λειτουργία και πρακτικός στην περιοχή. Είναι μια ουσιαστική συσκευή ανίχνευσης για την ανίχνευση ρωγμών συγκόλλησης ραγών.
