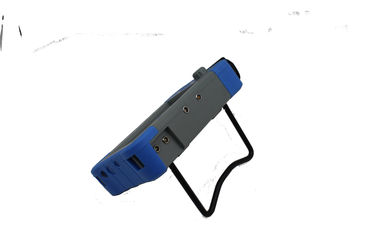

Φορητός ανιχνευτής ελαττωμάτων υπερήχων κάρτα SD οθόνη αφής A Scan B Scan FD580 χαμηλό θόρυβο

Φορητός ανιχνευτής ελαττωμάτων υπερήχων με οθόνη αφής κάρτας SD A Scan B Scan FD580 Low Noise



Εισαγωγή



Ο ψηφιακός υπερηχητικός ανιχνευτής ελαττωμάτων είναι προηγμένου τύπου, ο οποίος είναι οθόνη αφής, μπορεί γρήγορα, εύκολα και χωρίς ζημιά, να εντοπίσει με ακρίβεια, να εντοπίσει, να αξιολογήσει και να διαγνώσει διάφορα ελαττώματα μέσα στο τεμάχιο εργασίας, όπως ρωγμές, συγκολλήσεις, πόρους, τρύπες άμμου, εγκλείσματα, δίπλωμα , κ.λπ. Έχει εφαρμοστεί για ηλεκτρική ενέργεια, πετροχημικά, λέβητα και δοχεία πίεσης, μεταλλικές κατασκευές, στρατιωτικές, αεροδιαστημικές, σιδηροδρομικές μεταφορές, αυτοκίνητα, μηχανήματα και άλλους τομείς.Είναι ένα απαραίτητο εργαλείο για τη βιομηχανία μη καταστροφικών δοκιμών.



Χαρακτηριστικά



● Ποσοτικοποίηση και τοποθέτηση υψηλής ακρίβειας για την κάλυψη των απαιτήσεων ανίχνευσης κοντινής και μακρινής απόστασης

● Η τυφλή ζώνη κοντινού πεδίου είναι μικρή, μπορεί να ικανοποιήσει τις απαιτήσεις ανίχνευσης για σωλήνα μικρής διαμέτρου και λεπτού τοιχώματος.

● Λειτουργία αυτόματης βαθμονόμησης: αυτόματη βαθμονόμηση με ένα κουμπί, εύκολη στη λειτουργία, αυτόματος δοκιμαστικός αισθητήρας "Καθυστέρηση P", "τιμή K", "Τιμή X" και η ταχύτητα

● Αυτόματη εμφάνιση της θέσης ηχούς ελαττώματος (Βάθος:d, Οριζόντια:p, Απόσταση:s, Πλάτος, dB, ф )

● Εναλλαγή τριών κλιμάκων ελεύθερα (Βάθος:d, Οριζόντια:p, Απόσταση:s)

● Λειτουργίες αυτόματης απολαβής, φακέλου αιχμής, μνήμης αιχμής, που μπορούν να βελτιώσουν την αποτελεσματικότητα ανίχνευσης.

● Αυτόματη εγγραφή της διαδικασίας ανίχνευσης ελαττωμάτων και της δυναμικής αναπαραγωγής

● Υπολογισμός τιμής φ: Ανίχνευση ελαττώματος σφυρηλάτησης από ευθύ ανιχνευτή, μπορεί να βρει αυτόματα την υψηλότερη τιμή κύματος σε μετατροπή φ

● 500 ανεξάρτητα κανάλια (μπορούν να επεκταθούν), τα οποία μπορούν να εισάγουν και να αποθηκεύουν ελεύθερα τα πρότυπα ανίχνευσης οποιωνδήποτε βιομηχανιών, δεν χρειάζεται να φέρουν τα τυπικά μπλοκ για επιτόπια επιθεώρηση.

● Αποθηκεύστε, αναπαράγετε 500 κύματα σάρωσης A και δεδομένα ελεύθερα

● Οι καμπύλες DAC, AVG και TCG (αντιστάθμιση βάθους) δημιουργούνται αυτόματα και μπορούν να τμηματοποιηθούν.Τα σημεία δειγματοληψίας είναι απεριόριστα και μπορούν να διορθωθούν και να αντισταθμιστούν.

● 14 ενσωματωμένα πρότυπα επιθεώρησης

● Δωρεάν εισαγωγή οποιωνδήποτε βιομηχανικών προτύπων

● Το πλάτος και η ισχύς του παλμού μπορούν να ρυθμιστούν

● Λειτουργία σάρωσης Β και έγχρωμης σάρωσης Β.

● Μπορεί να επικοινωνεί με τον υπολογιστή και να εξάγει το WORD.Αρχείο, επίσης η αναφορά ανίχνευσης

● Πλαστική θήκη IP65 ABS, στιβαρή και ανθεκτική, αδιάβροχη και ανθεκτική στη σκόνη και εξαιρετική ικανότητα κατά των παρεμβολών

● Χρησιμοποιήστε λογισμικό (ασύρματης) επικοινωνίας για την ανάλυση εκτυπώσεων δεδομένων κ.λπ.

● αληθινή έγχρωμη οθόνη 260.000 χρωμάτων, είναι κατάλληλη για περιβάλλον εργασίας κάτω από έντονο φως ή χαμηλό φωτισμό

● Μπαταρία λιθίου υψηλής απόδοσης, μπορεί να λειτουργεί συνεχώς για 8-10 ώρες

● Εγγραφή ρολογιού σε πραγματικό χρόνο: ημερομηνία εντοπισμού ελαττωμάτων σε πραγματικό χρόνο, εγγραφή παρακολούθησης ώρας και αποθήκευση

● Προστασία κατά της απενεργοποίησης, τα δεδομένα αποθήκευσης δεν μπορούν να χαθούν

● Οι παράμετροι ανίχνευσης ελαττωμάτων μπορούν να ελεγχθούν αυτόματα ή να προκαθοριστούν

● Ψηφιακή απόρριψη, δεν επηρεάζει το κέρδος και τη γραμμικότητα

● Αντιστάθμιση κέρδους: Η εξασθένηση Db μπορεί να διορθωθεί για τραχύτητα επιφάνειας, καμπύλες επιφάνειες, ανίχνευση ελαττωμάτων μεγάλης εμβέλειας παχιών τεμαχίων εργασίας κ.λπ.

● Μπορεί να χειριστεί τον ανιχνευτή ελαττωμάτων μέσω λογισμικού στον υπολογιστή, επιτυγχάνοντας τον στόχο του ανιχνευτή ελαττωμάτων που ελέγχεται από υπολογιστή για τον εντοπισμό



Τεχνικές προδιαγραφές

Απεικόνιση	Έγχρωμη οθόνη TFT 7 ιντσών, ανάλυση 800*480
Τρόπος λειτουργίας	Κουμπί, Περιστροφική, Οθόνη αφής
Παροχή ηλεκτρικού ρεύματος	Μπαταρία ιόντων λιθίου
Χωρητικότητα μπαταρίας	5,0 Ah
Τάση ισχύος	12V
Ποσότητα ισχύος	1
Ωρα εργασίας	≥8 ώρες
Είσοδος προσαρμογέα	DC100~240V 50Hz/60Hz
Έξοδος προσαρμογέα	AC 12V
Ισχύς προσαρμογέα	36W
Αποθήκευση δεδομένων	Κάρτα SD (16G)
Τρομάζω	1
Θερμοκρασία εργασίας	-10℃~45℃
Θερμοκρασία αποθήκευσης	-20℃~60℃
Βαθμός IP	IP65
Διάσταση	245*155*55 χλστ
Βάρος	1,18 kg (συμπεριλαμβάνεται μπαταρία)
Συμβατικό μοντέλο UT
Τύπος σύνδεσης ανιχνευτή	LEMO 00
Τύπος καναλιού	Ενιαίο κανάλι
Αριθμός καναλιού	Ομάδα 500 (μπορεί να κλιμακωθεί)
Τύπος παλμού	Αρνητικό οξύ κύμα
Τάση μετάδοσης	50-350V, βήμα σε 50V
Απόσβεση	560Ω
Κέρδος	0~110dB,βήμα:0,5/2/6/12dB
Αποκτήστε λεπτή προσαρμογή	-4~+4
Επιφανειακή αντιστάθμιση	Όλο το εύρος κέρδους
Συχνότητα εργασίας	0,5~20MHz;
Τύπος ανιχνευτή	Τύπος Single, Dual, Through, Immersion
Φίλτρο	Τρία προαιρετικά: 1~4MHz/0,5~10MHz/2~20MHz
Λειτουργία ανίχνευσης	Αρνητικό/Θετικό/Αμφίδρομη/RF
Απορρίπτω	0~80%,βήμα 1%
Εύρος δοκιμής	0~15000mm, Ελάχιστο εύρος οθόνης: 15mm (σε χάλυβα)
Υλική Ταχύτητα	100~20000 m/s
Μετατόπιση παλμού	-10~1000mm
P ΚΑΘΥΣΤΕΡΗΣΗ	0 ~ 200 us
X-VAL	0~100mm
Οδηγός	Έλεγχος συγκόλλησης, φύλλου, σφυρηλάτησης
Σημείο δοκιμής	Peak/X-val/J val
Μέτρηση	Πύλη: Πλάτος, Τιμή πλάτους dB, Εύρος, Οριζόντια απόσταση, Κατακόρυφη απόσταση, Η τιμή διαφοράς μεταξύ της πύλης Α και Β Δρομέας: 2 σταυρωτοί δρομείς, μπορούν να δοκιμάσουν την οριζόντια και κάθετη απόσταση και την απόσταση μεταξύ των δρομέων (κάτω από τη λειτουργία σάρωσης B)
Πύλη	Εκκίνηση πύλης: όλο το εύρος
	Πλάτος πύλης: όλο το εύρος
	Επίπεδο πύλης:10~90%,βήμα:1%
Καμπύλη	DAC, μέγιστο έξι καμπύλες, πληρούν τα NB/T 47013, GB/T 11345, GB/T 29712 και άλλα πρότυπα
	TCG, μέγιστο έξι καμπύλες
	AVG
Άλλες λειτουργίες	Πλήρης οθόνη, διακόπτης κέρσορα (εύρος/Ύψος/Ορίζων), μονή/συνεχής αυτόματη απολαβή (10~100%, βήμα 10%), σύγκριση ηχούς, πλήρης ηχώ, φάκελος αιχμής, μνήμη αιχμής, γρήγορη σάρωση, εξωτερική λειτουργία, στιγμιότυπο οθόνης
	Μέγιστη κατάψυξη/Βάθος ρωγμής/Επέκταση πύλης//Τροποποίηση καμπύλης επιφάνειας/Σάρωση Β/Προομοίωση επίπεδης συγκόλλησης//βίντεο
Τρομάζω	Συναγερμός ήχου και φωτός
Αποχωρήσεις ευαισθησίας	≥65dB (200mm—Φ2FH,2,5PΦ20)
Σφάλμα οριζόντιας γραμμικότητας	≤0,3%
Σφάλμα κάθετης γραμμικότητας	≤3%
Σφάλμα γραμμικότητας πλάτους	≤±2%
Ακρίβεια εξασθενητή	20dB ±1 dB
Δυναμικό εύρος	≥32dB
Μακρινή ανάλυση	≥26dB
Επίπεδο θορύβου	＜40×10-9V/



















































































































































































Τυπική διαμόρφωση



	Ονομα	ΠΟΣΟΤΗΤΑ
1	Κύρια μονάδα	1
2	Φορτιστής	1
3	καλώδιο σύνδεσης καθετήρα	2
4	Θήκη οργάνων	1
5	Εγχειρίδιο οδηγιών	1
6	Ευθύς καθετήρας 10mm 2,5MHz	1
7	Angle probe 13x13 K2 2,5MHz	1
8	Κάρτα εγγύησης	1































Πρόσθετα αξεσουάρ:

Λογισμικό διαχείρισης δεδομένων

Καλώδια διαχείρισης δεδομένων RS232

Ευθύς καθετήρας (5MHZ-ф20)

Ευθύς καθετήρας (2,5MHZ-ф20)

Ευθύς καθετήρας (2,25MHZ-ф20)

Ευθύς καθετήρας (1MHZ-ф20)

Γωνιακός καθετήρας (4MHZ-45 μοίρες, 8*9mm)

Γωνιακός καθετήρας (4MHZ-60 μοίρες, 8*9mm)

Γωνιακός καθετήρας (4MHZ-70 μοίρες, 8*9mm)

Γωνιακός καθετήρας (4MHZ-80 μοίρες, 8*9mm)

Γωνιακός καθετήρας (2MHZ-45 μοίρες, 8*9mm)

Γωνιακός καθετήρας (2MHZ-60 μοίρες, 8*9mm)

Γωνιακός καθετήρας (2MHZ-70 μοίρες, 8*9mm)

Γωνιακός καθετήρας (2MHZ-80 μοίρες, 8*9mm)

Ανιχνευτής T/R (5MHz-ф20mm, εστίαση 15mm)

Probe T/R (2,5MHz-ф20mm, εστίαση 15mm)

Καλώδιο σύνδεσης με αισθητήρα (BNC-BNC)

Καλώδιο σύνδεσης με αισθητήρα (BNC-Lemo 00)

Καλώδιο σύνδεσης με αισθητήρα (BNC-Lemo 01)

Καλώδιο σύνδεσης με αισθητήρα (Lemo 00-Lemo 01)

Μπαταρία ιόντων λιθίου

Μετασχηματιστής ρεύματος (4A/9V)

Καλώδιο ρεύματος

Δερμάτινη θήκη
