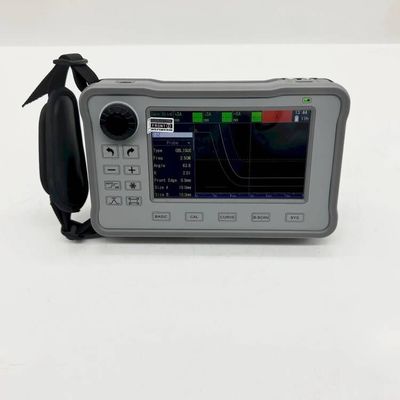

FD540mini Ελαφρύ ψηφιακό υπερηχητικό ανιχνευτή ελαττωμάτων 0.1-20MHz 10m εύρος ανίχνευσης ελαττωματικός δοκιμαστής
Σύντομη εισαγωγή
Ο ανιχνευτής ελαττωμάτων υπερήχων FD540mini είναι ένας νέος τύπος προϊόντος δοκιμής υπερήχων που κυκλοφόρησε από την εταιρεία μας, που χρησιμοποιείται ευρέως σε βιομηχανίες όπως λέβητες, δοχεία πίεσης, ενέργεια, πετρέλαιο, χημικά,πετρέλαιο υπεράκτιων περιοχών, αγωγούς, ναυπηγική, αυτοκίνητα, μηχανική κατασκευή, μεταλλουργία, μεταλλουργία, μεταλλικές κατασκευές, σιδηροδρομικές μεταφορές, πυρηνική ενέργεια, πανεπιστήμια, κλπ.να εντοπίσει, αξιολογεί και διαγιγνώσσει διάφορα εσωτερικά ελαττώματα (ελαττώσεις, χαλαρότητα, πόρους, ενσωματώσεις κλπ.) στα εργασιακά κομμάτια.ισχυρή αντοχή, υψηλή ευαισθησία, γρήγορη ανταπόκριση και μέγιστη συχνότητα επαναλαμβανόμενης εκπομπής έως και 10000Hz.
Τεχνικές παραμέτρους
| Πεδίο ανίχνευσης |
10m ((Ατσάλι άνθρακα μήκους μήκους κυμάτων)
(Απαιτήσεις μετρολογικής απόδοσης:
≥3500 mm)
|
| Τρόπος παλμού |
Αιχμηρός παλμός, τετραγωνικό κύμα, διπλό τετραγωνικό κύμα |
| Τεχνική ένταση |
25V/300V ρυθμιζόμενο βήμα 25V |
| πλάτος παλμού |
0ns ̇ 500ns συνεχώς ρυθμιζόμενο ρυθμό 10ns |
| Αμβλύνσεις |
ισχυρή και αδύναμη ρυθμιζόμενη |
|
Επαναφορά παλμού
συχνότητα
|
Αυτοματοποιημένη ή χειροκίνητη, συνεχώς ρυθμιζόμενη από 100 Hz έως 1000 Hz,
με ρυθμό 10 Hz
|
| Κέρδος |
120 dB, ρυθμός 0.1 dB, 1 dB, 10 dB |
| Διάφραση ζώνης |
0.1MHz20MHz |
| Φίλτρο κυμάτων |
1M ~ 5M |
| Εικονική οθόνη |
5.0 ιντσών LCD, το αποτελεσματικό μέγεθος οθόνης είναι 108mm μήκος και 64mm πλάτος |
| Απόφαση |
800×480 |
| Διασύνδεση με όργανα |
Δύο LEMO-00 C5 |
| Ασφάλεια |
Προειδοποίηση πύλης Α, Β |
| Διασύνδεση εξόδου |
USB τύπου C |
| Τρόπος ανίχνευσης |
Πλήρες κύμα, θετικό μισό κύμα, αρνητικό μισό κύμα, RF |
| Πύλη |
Ανεξάρτητος Α, Β |
| Τρόπος μέτρησης |
Πύργο, πλευρά κύματος |
| Μνήμη |
κάρτα SD 1G |
| Αποθήκευση περιεχομένου |
Ενιαία κάμερα, συνεχής καταγραφή πολλών καμερών (≤200 καμερών) |
| Ποσοτική λειτουργία |
Δείκτης DAC,Δείκτης AVG(DGS) |
| Βοηθητικές λειτουργίες |
Υποστήριξη αφής, εικονικό πληκτρολόγιο, PD γρήγορο
φόρτιση, αυτόματη αύξηση, μέγιστη μνήμη, πάγωμα
|
|
Ανίχνευση ελαττωμάτων
πρότυπα
|
ΑΠΔ D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| Μέγεθος και βάρος |
183 χιλιοστά × 113 χιλιοστά × 45 χιλιοστά 780 γραμμάρια, μπαταρία περιλαμβάνεται |
| Η μπαταρία. |
12 ώρες |
| Μονάδα |
Μετρική, αυτοκρατορική |
| Θερμοκρασία λειτουργίας |
-10°C55°C |
| Φορτιστή |
Γενική ρεύμα ρεύματος (AC) 100-240V, 50-60Hz |
| Απόφαση |
36 dB
(Απαιτήσεις μετρολογικής απόδοσης:≥26dB)
|
| Δυναμικό εύρος |
40dB
(Απαιτήσεις μετρολογικής απόδοσης:≥26dB)
|
| Περιορισμός ευαισθησίας |
60 dB
(Απαιτήσεις μετρολογικής απόδοσης:≥42dB)
|
| Ψηλή γραμμικότητα |
20,8%
(Απαιτήσεις μετρολογικής απόδοσης: ≤ 6%)
|
|
Οριζόντια
γραμμικότητα
|
00,6%
(Απαιτήσεις μετρολογικής απόδοσης: ≤ 2%)
|
| Γλώσσα |
Κινέζικα/Αγγλικά |
Χαρακτηριστικά
1: Το σώμα είναι ελαφρύ και κατάλληλο για λειτουργία με ένα χέρι.
2PD65W γρήγορη φόρτιση + 12 ώρες μακράς διάρκειας μπαταρίας.
3: 5,0 ιντσών IPS οθόνη υψηλής ευκρίνειας με μια ολοκαίνουργια διεπαφή χρήστη.
4: Υποστήριξη πλήρους οθόνης αφής, γρήγορη χειρονομία, εικονικό πληκτρολόγιο, εύκολη στη χρήση
5: Με DAC, AVG, αυτόματη αύξηση, μνήμη κορυφής, χρώμα μισό διάστημα, B-scan και άλλες επαγγελματικές λειτουργίες.
6: Συμπεριλαμβανομένης της αλλαγής στα κινεζικά και στα αγγλικά, της εξαγωγής δεδομένων σε κάρτα SD, της διαδικτυακής αναβάθμισης, της λήψης οθόνης και πολλών άλλων πρακτικών λειτουργιών.

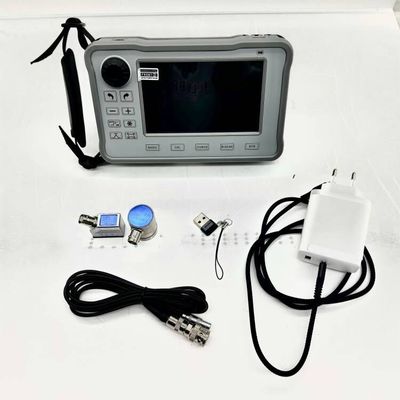

Τυπική διαμόρφωση
| Αριθμός σειράςr |
Ονομασία |
Ποσότητα |
| 1 |
Διοικητής FD540mini |
1 |
| 2 |
Έλεγχος (ακριβής ανίχνευση υψηλής ακρίβειας, ανίχνευση γωνίας) |
2 |
| 3 |
Η γραμμή ανίχνευσης |
2 |
| 4 |
Φορτιστή |
1 |
| 5 |
Ηλεκτρική γραμμή |
1 |
| 6 |
Εγχειρίδιο χρήσης |
1 |
| 7 |
Πιστοποιητικό συμμόρφωσης |
1 |
| 8 |
Κάρτα εγγύησης |
1 |
| 9 |
Τράπεζα ισχύος |
1 |
