Αναφέρεται στο σχέδιο και τις διαστάσεις του τεστ τύπου 2

1 Σχεδιασμός

1.1 Γενικές διατάξεις

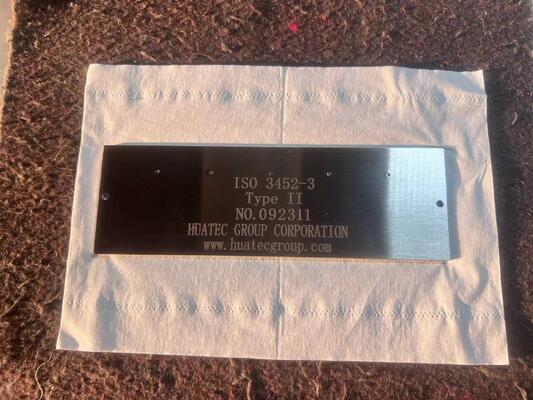

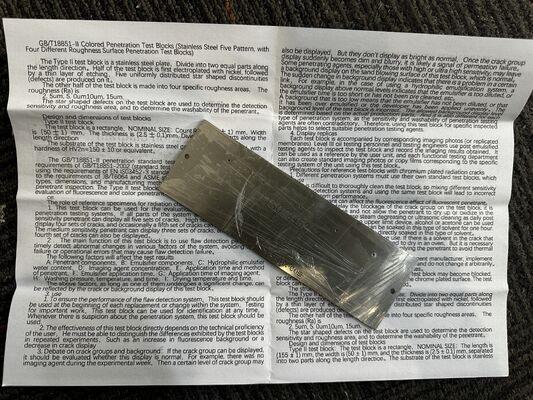

Ο πίνακας ελέγχου (βλέπε σχήμα 2) έχει ορθογώνιο σχήμα και μετρά 155 mm x 50 mm x 2,5 mm.

Σημείωση: Όλες οι διαμετρικές αποκλίσεις είναι ± 10%, εκτός εάν αναφέρεται διαφορετικά.

Το βασικό υλικό είναι ανοξείδωτος χάλυβας X2Cr NiMo17-12.3 ((1.4432) σύμφωνα με το πρότυπο EN10088-1, με αρχική σκληρότητα HV20=150 ± 10 ή ισοδύναμη.

1.2 Η περιοχή για πλύση

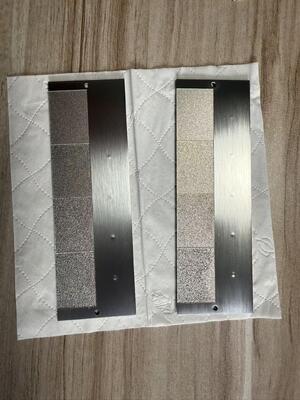

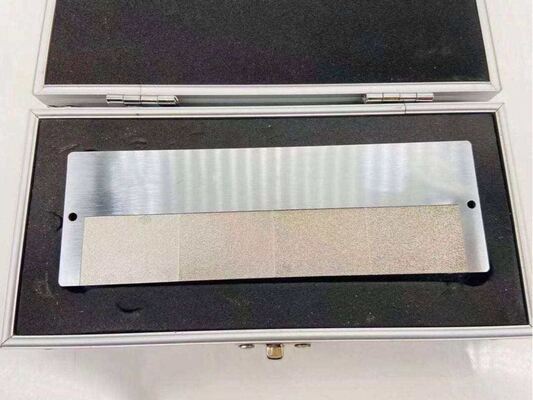

Για να εξεταστεί η πλύσιμη ικανότητα του διεισδυτικού, κατασκευάστηκαν τέσσερις γειτονικές περιοχές με διαστάσεις 25 mm και 35 mm σε μία από τις επιφάνειες ανίχνευσης του πίνακα, με τραχύτητα Ra=2,5μm, Ra=5μm,Ra=10μm και Ra=15μm αντίστοιχα (βλέπε σχήμα 2).

Η επιφάνεια με Ra=2,5μm μπορεί να επιτευχθεί με άλεση με άλεση, ενώ η υπόλοιπη μπορεί να επιτευχθεί με ηλεκτροπληγή.

1.3 Περιοχή ελαττώματος

Η περιοχή ελαττώματος βρίσκεται στο άλλο μισό της επιφάνειας επιθεώρησης του πίνακα (βλέπε σχήμα 2).

1.3.1 Ηλεκτροπληγή

Η επιφάνεια ελέγχου του πίνακα πρέπει να επιχρίνεται με στρώμα νικελίου μη ηλεκτροπληρωμένου πάχους 60μm ± 3μm για να επιτευχθεί εύρος τιμών σκληρότητας HV0,2=500-600.

Αυτό το στρώμα νικελίου πρέπει να επιχρισθεί μαζί με ένα στρώμα χρωμίου με πάχος 0,5 μm έως 1,5 μm. Στη συνέχεια, το πάνελ πρέπει να υποστεί θερμική επεξεργασία για να επιτευχθεί ένα εύρος σκληρότητας HV0,3 = 900-1000, για παράδειγμα,με θέρμανση σε 405°CΗ τραχύτητα Ra του στρώματος χρωμίου πρέπει να είναι 1,2 μm έως 1,6 μm.

1.3.2 Τεχνητά ελαττώματα

Στην άλλη πλευρά της επιφάνειας ελέγχου (η περιοχή επικάλυψης) πρέπει να κατασκευάζονται πέντε εξίσου απομακρυσμένες εγκοπές με τυπικό εύρος φορτίου από 2KN έως 8KN.

Για παράδειγμα, πέντε τεχνητά ελαττώματα μπορούν να κατασκευαστούν χρησιμοποιώντας τα φορτία που αναφέρονται στον πίνακα 1:

Πίνακας 1, Λάθος αριθ.

Οι τεχνητές εγκοπές ελαττωμάτων κατασκευάζονται με χρήση συμπιεστών (120KN) ή κατάλληλων κατσαρόλων με ημισφαιρικές κεφαλές κώνου.
