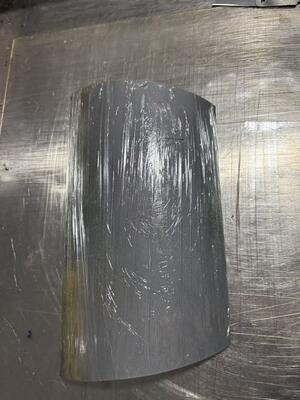

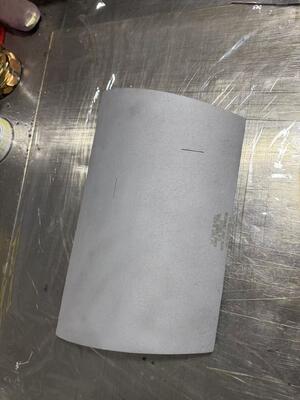

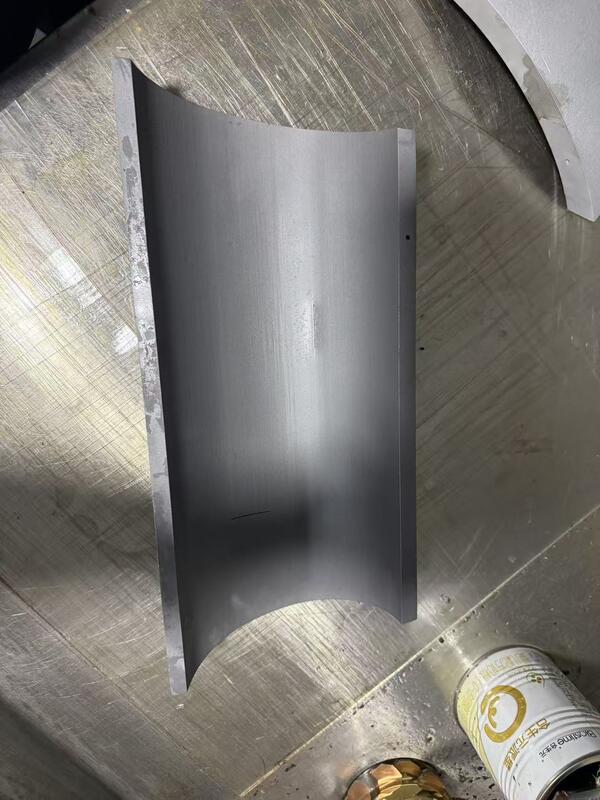

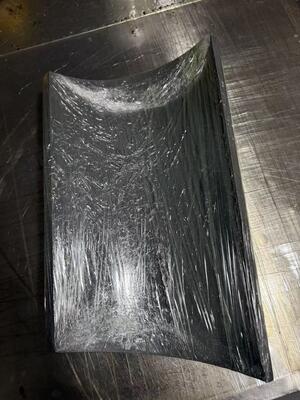

Τα εν λόγω μπλοκ βαθμονόμησης σωλήνων είναι ειδικά σχεδιασμένα για να διευκολύνουν την UT φάσης (PAUT).συμπεριλαμβανομένου του επιπλέον άξονου και του μήκους τόξου, μια αναδιατάγητη διάταξη διαχωρισμού και μια γωνιακή κοπή 10° σε ένα άκρο για τα μπλοκ άνω των 5 NPS.Αυτές οι τροποποιήσεις συμβάλλουν στην ελαχιστοποίηση του ανεπιθύμητου θορύβου από τον πίσω τοίχο κατά την εκτέλεση βαθμονόμησης DAC / TCG με εξοπλισμό phased array UT.

Ένα μπλοκ βαθμονόμησης πρέπει να είναι ένα τμήμα σωλήνα με το ίδιο ονομαστικό μέγεθος, πρόγραμμα, θερμική επεξεργασία και προδιαγραφές υλικού με το υπό εξέταση υλικό.Η HUATEC διατηρεί ένα μεγάλο απόθεμα πρώτων υλών για την επεξεργασία αυτών των προτύπων, και μπορούν να κατασκευαστούν και από υλικό που παρέχεται από τον πελάτη.Our Phased Array Pipe Calibration Blocks contain (4) EDM notches (axial and circumferential on both OD and ID) at a depth of 8-11% of nominal wall thickness x 1/4 max wide (most notches are approximately (0Τα τεμάχια 5 NPS και μικρότερα αφήνονται σε 360°, ενώ τα τεμάχια άνω των 5 αθλιώνονται σε μια διατομή τόξου 180/120/90/60° (ανάλογα με το ονομαστικό μέγεθος του σωλήνα).Όλα τα μπλοκ είναι 12 σε μέγιστο μήκος άξοναΚατασκευάζεται σύμφωνα με το άρθρο 4 του τμήματος V του ASME, σχήμα T-434.3, με τροποποίηση του εργαλείου PH για το PAUT.
