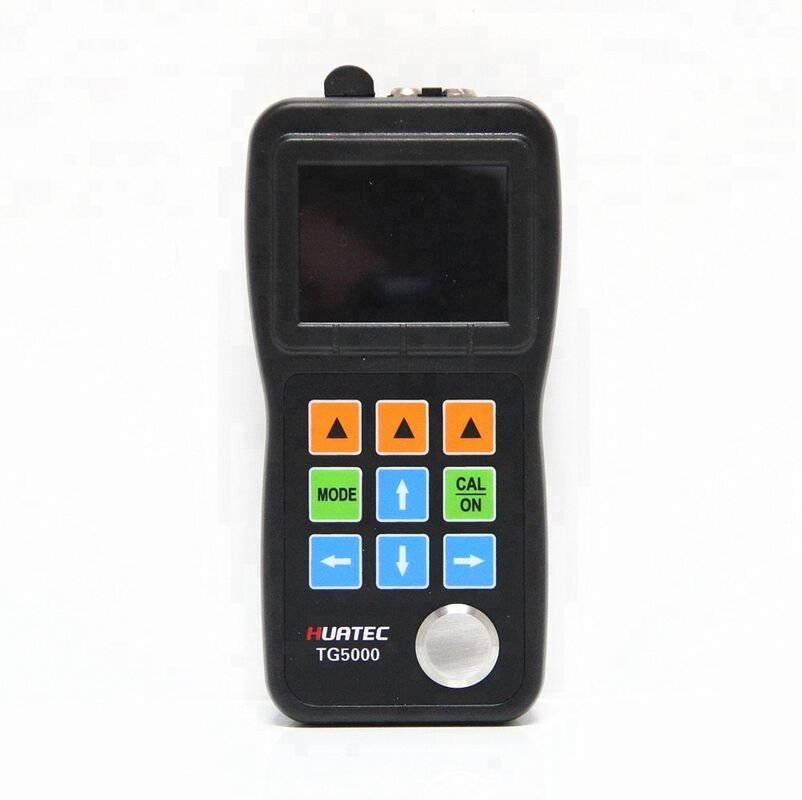

Μετρητής πάχους υπερήχων TG5000 A/B Scan Echo-Echo

Ειδικότητα

TG-5000

TG-5000D

TG-5000DL

Επιλογή καταγραφής δεδομένων

Εμφάνιση σε χρώμα

ü

ü

ü

Ζωντανή A-Scan

ü

ü

ü

Χρονολόγηση B-Scan

ü

ü

ü

Ελέγχος των τρόπων κέρδους, απομόνωσης, πύλης, εμβέλειας, καθυστέρησης, ραδιοσυχνοτήτων και διόρθωσης

ü

ü

ü

Τρόπος ηχώ-ηχώ

(Μέσα από χρώματα και επικαλύψεις)

X

ü

ü

Συγγραφέας δεδομένων

X

X

ü

ü

Λογισμικό DataView

X

X

ü

ü

Προδιαγραφές οργάνων

Τύπος οθόνης

20,4" χρώμα OLED, 320X240pixel, αντίθεση10,000:1

Αρχή λειτουργίας

Έκκληση παλμού με διπλό στοιχείο transντεκόρ

Πεδίο μέτρησης

00,50 mm έως 508 mm ((0,02" έως 20,00"), ανάλογα με το υλικό, ανιχνευτής  και κατάσταση της επιφάνειας

Μέτρηση Απόφαση

Επιλέξιμο 0,01 mm,0.1mm ((επιλέξτετο 0,001", 0,01")

Μονάδες

Χιλιοστόμετρος

Τρόποι διόρθωσης

Ραδιοσυχνότητα + Ραδιοσυχνότητα - ΕΠΙ+, ΕΠΙ - Πλήρης

Τρόπος εμφάνισης

Κανονικό, Ελάχιστη / μέγιστη δέσμευση, DIFF/RR%, A-Scan, B-Scan

Διόρθωση πορείας V

Αυτοματοποιημένο

Ποσοστό ενημέρωσης

Επιλέξιμα 4Hz, 8Hz, 16Hz

ΥλικόΠεδίο ταχύτητας

500 έως 9999m/s (0,0197 έως 0,3937in/us)

Γλώσσες

Αγγλικά

Ρυθμίσεις συναγερμού

Ελάχιστες και μέγιστες συναγερμοί. Πεδίο από 0,25 mm έως 508 mm (0,010" έως 20,00"). Δυναμική αλλαγή χρώματος της μορφής κύματος στον συναγερμό

Απαιτήσεις ισχύος

2 μπαταρίες μεγέθους AA

Χρόνος λειτουργίας

Περίπου 40 ώρες

Αποσύνδεση του οργάνου

Επιλέξιμη ΠΑΝΤΑ ΕΝΕΙΣ ή ΑΤΟΜΑΤΙΚΑ ΑΠΟΣΚΛΗΣΗ μετά από 5, 10, 20 λεπτά αδράνειας

Θέρμανση λειτουργίας

-10°C έως +50°C (+10°F έως +120°F)

Μέγεθος

153 χιλιοστά X 76 χιλιοστά X 37 χιλιοστά

Βάρος

280 g, συμπεριλαμβανομένων των μπαταριών

Χαρακτηριστικά επιλογής καταγραφής δεδομένων

Δυναμικότητα

100, 000 ενδείξεις, 1000 μορφές κύματος, 400 αρχεία.

Δομή αρχείου

Αρχείο πλέγματος

Σειρές X στήλες

21 x 12

ΕπικοινωνίαΛιμάνι

Πορτ USB 2.0 (Full Speed)

Λογισμικό

Λογισμικό DataView για PC

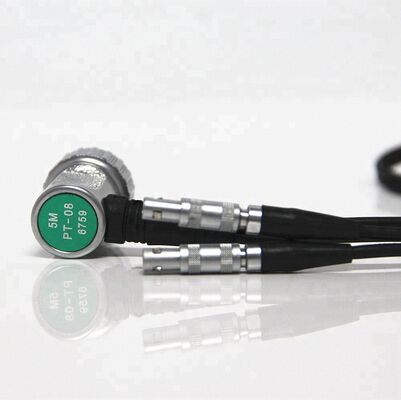

Προδιαγραφές ανιχνευτή/μετατροπέα σειράς TG-5000

Σχήμα

PT08

ΤC510

PT12

ZT12

PT06

PT04

GT12

Τύπος

TG-5000
Τύπος

Τύπος TG-5000D/DL

Τύπος

Χυτοσίδηρο

Μικρός σωλήνας

Το δάχτυλο

Υψηλής θερμοκρασίας

Συχνότητα

5MHz

5MHz

5MHz

2MHz

7.5MHz

10MHz

5MHz

Διάμετρος επαφής

11 χιλιοστά

13.5mm

13.5mm

17 χιλιοστά

8 χιλιοστά

6 χιλιοστά

15 χιλιοστά

ΜέτρησηΠεδίο

0.8 έως
1000,0 mm

1.2 έως
2000,0 mm

10,0 έως 200,0 mm

4.0 έως
5080,0 mm

0.8 έως
300,0 mm

00,7 έως 12,0 mm

4.0 έως
800,0 mm

ΘερμοκρασίαΠεδίο

-10 έως 70°C

-10 έως
70°C

-10 έως 70°C

-10 έως 70°C

-10 έως
70°C

-10 έως 70°C

-20 με 300°C
