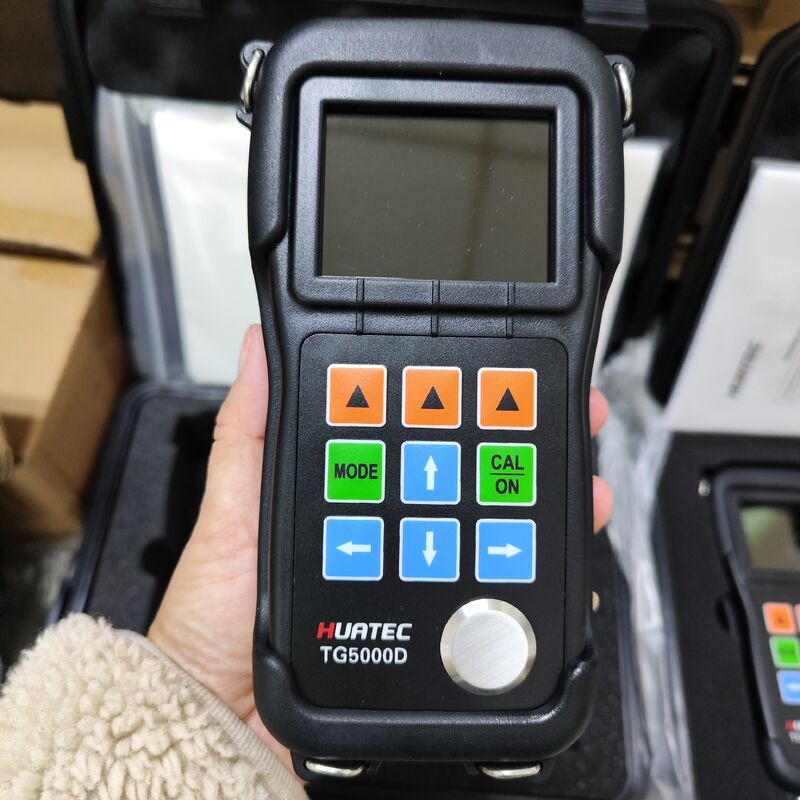

TG5000D A/B Scan Echo-Echo Through Paint & Coating Υπερήχων μετρητή πάχους

Χαρακτηριστικό

Μικρός σωλήνας

TG-5000D

TG-5000DL

Επιλογή Data Logger

Έγχρωμη οθόνη

ü

ü

ü

Ζωντανή A-Scan

ü

ü

ü

Χρονική B-Scan

ü

ü

ü

Έλεγχος Gain, Blanking, Gate, Range, Delay, RF και λειτουργιών Rectify

ü

ü

ü

Λειτουργία Echo-Echo

(Μέσω βαφής & επιστρώσεων)

X

ü

ü

Data Logger

X

X

ü

ü

Λογισμικό DataView

X

X

ü

ü

Προδιαγραφές Οργάνου

Τύπος Οθόνης

2.4" έγχρωμη OLED, 320 X 240 pixels, αντίθεση 10.000:1

Αρχή Λειτουργίας

Παλμο-ανάκλαση με αισθητήρες διπλού στοιχείουΕύρος Μέτρησης

0.50mm έως 508mm (0.02" έως 20.00"), ανάλογα με το υλικό, τον αισθητήρα

και την κατάσταση της επιφάνειας  Ανάλυση

Επιλέξιμη 0.01mm, 0.1mm (επιλέξιμη 0.001", 0.01")

ΜονάδεςΊντσα ή ΧιλιοστόμετροΛειτουργίες Rectify

RF+, RF-, HALF+, HALF-, FULL

Λειτουργία Οθόνης

Κανονική

, Ελάχιστη / Μέγιστη λήψη, DIFF/RR%, A-Scan, B-Scan

Διόρθωση V-Path

ΑυτόματηΡυθμός Ενημέρωσης

Επιλέξιμος 4Hz, 8Hz, 16Hz

Εύρος Ταχύτητας Υλικού

500 έως 9999m/s (0.0197 έως 0.3937in/us)

Γλώσσες

ΑγγλικάΡυθμίσεις Συναγερμού

Ελάχιστοι και μέγιστοι συναγερμοί. Εύρος από 0.25 mm έως 508 mm (0.010" έως 20.00"). Δυναμική αλλαγή χρώματος κυματομορφής στον συναγερμό

Απαιτήσεις Τροφοδοσίας

2 μπαταρίες μεγέθους AA

Χρόνος Λειτουργίας

Περίπου 40 ώρες

Απενεργοποίηση Οργάνου

Επιλέξιμο ΠΑΝΤΑ ΕΝΕΡΓΟ ή ΑΥΤΟΜΑΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

μετά από 5, 10, 20 λεπτά αδράνειας

Θερμοκρασία Λειτουργίας

-10°C έως +50°C (+10°F έως +120°F)

Μέγεθος 153mm X 76mm X 37mm (Υ X Π X Β)

Βάρος

280g συμπεριλαμβανομένων των μπαταριών

Χαρακτηριστικά Επιλογής Data Logger

Χωρητικότητα

100.000 μετρήσεις

,

1000 κυματομορφές, 400 αρχεία

Δομή Αρχείου

Αρχείο ΠλέγματοςΓραμμές X Στήλες 21 X 12

Θύρα Επικοινωνίας

Θύρα USB 2.0 (Full Speed)

Λογισμικό

Λογισμικό PC DataView

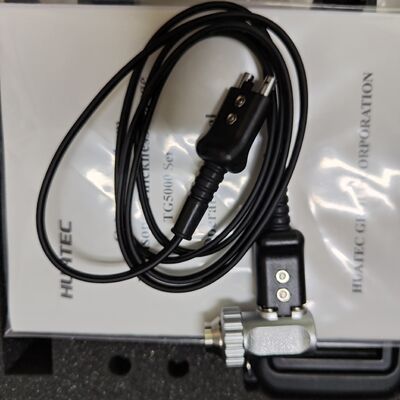

Βασικά αξεσουάρΠαλμογεννήτρια πάχους

1

Αισθητήρας

1

ZT12

PT06

PT04

GT12

Τύπος

TG-5000

Βασικό

TG-5000D/DL Βασικό

Βασικό

Χυτοσιδηρός

Μικρός σωλήνας
Συχνότητα

Υψηλής Θερμοκρασίας

Συχνότητα

5MHz

5MHz

5MHz

2MHz

7.5MHz

17mm

17mm

17mm

11mm

13.5mm

13.5mm

17mm

8mm

6mm

Εύρος Μέτρησης

Εύρος Μέτρησης

0.8 έως

100.0mm

1.2 έως

200.0mm

1.0 έως 200.0mm°C

508.0mm
0.8 έως

30.0mm
0.7 έως 12.0mm

4.0 έως

70
Εύρος Θερμοκρασίας

-10 έως 70
°C

-10 έως

70
°C

-10 έως 70°C
