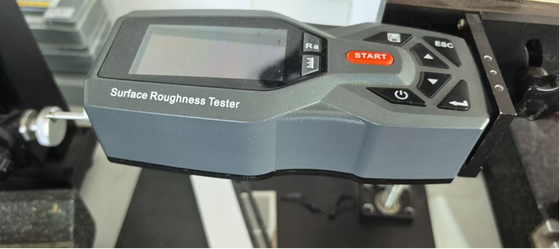

SRT-6630 Δοκιμαστής τραχύτητας επιφάνειας χρωματικής οθόνης
Το SRT-6630 είναι ένα φορητό όργανο υψηλής ακρίβειας με απεικόνιση μορφής κύματος σε πραγματικό χρόνο και συνδεσιμότητα Bluetooth.ταχεία μέτρηση με υψηλή ακρίβεια και εξαιρετική επαναληψιμότηταΤο όργανο εφαρμόζει πλήρως τα τελευταία διεθνή πρότυπα για τις παραμέτρους τραχύτητας της επιφάνειας.
Βασικά χαρακτηριστικά
- Σύνθετη δομή με ηλεκτρομηχανικό σχεδιασμό ολοκλήρωσης
- Έλεγχος τσιπ DSP και επεξεργασία δεδομένων για υψηλής ταχύτητας και χαμηλής κατανάλωσης ενέργειας
- Αυτόματη εναλλαγή εμβέλειας με ζωντανή προβολή
- Γραφική απεικόνιση μετρήσεων με δυνατότητα επαλήθευσης επί τόπου
- Διασύνδεσμοι τύπου C και Mini USB για επικοινωνία και αυτόματο έλεγχο
- Προσαρμόσιμο προσανατολισμό της οθόνης για χειρισμό αριστερά ή δεξιά
- Διαμορφωτέοι συναγερμοί άνω και κατώτατου ορίου
- Δυνατότητα εκτύπωσης μεμονωμένων ή πολλαπλών εγγράφων
- Συμμόρφωση με πολλά διεθνή πρότυπα
- Πλήρης γραφική απεικόνιση παραμέτρων
- Ενσωματωμένη επαναφορτιζόμενη μπαταρία ιόντων λιθίου με 20ωρη συνεχή λειτουργία
- Μεγάλη χωρητικότητα αποθήκευσης δεδομένων για 100 πρωτογενή δεδομένα και αρχεία προφίλ
- Ρυθμικό ρολόι για την καταγραφή και αποθήκευση δεδομένων
- Ενεργειακή εξοικονόμηση
- Αξιόπιστος σχεδιασμός μηχανοκίνητος κινητήρα
- Υποστήριξη στην κινεζική/αγγλική γλώσσα
- Δείγμα βαθμονόμησης γυαλιού υψηλής ακρίβειας με μακρά διάρκεια ζωής
- Προαιρετικά αξεσουάρ: ανιχνευτής καμπύλης, ανιχνευτής μικρών οπών, σταθμός μέτρησης, διάταξη, εκτυπωτής

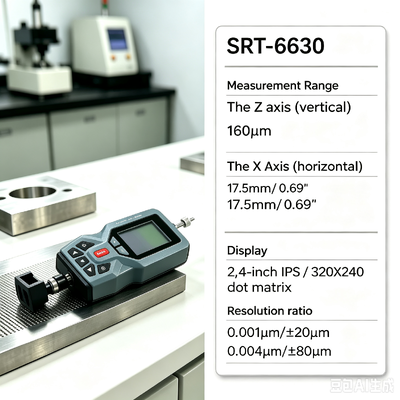

Τεχνικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Σχήμα |
SRT-6630 |
| Πεδίο μέτρησης (άξονας Z) |
160 μm |
| Πεδίο μέτρησης (άξονας Χ) |
17.5mm / 0.69" |
| Εμφάνιση |
2.4 ιντσών IPS / 320 * 240 πίνακας σημείων |
| Απόφαση |
00,001μm/±20μm
00,004μm/±80μm |
| Μετρούμενες παραμέτρους |
Ra, Rz, Rq, Rt, Rmax, Rc, Rp, Rv, R3z, R3y, Rz(JIS), Ry(JIS), Rs, Rsk, Rku, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Προδιαγραφές |
ISO4287, ANSI B46.1, DIN4768, JIS B601 |
| Γράφημα |
Πρωταρχικό προφίλ, προφίλ τραχύτητας, καμπύλες φόρτωσης |
| Φίλτρα |
RC, PC-RC, Gauss, DP |
| Διάρκεια δειγματοληψίας (lr) |
0.250, 0.8, 2,5 mm |
| Διάρκεια αξιολόγησης (ln) |
Επικαιροποιήσεις |
| Αρχή αισθητήρα |
Διαφορετική επαγωγικότητα μετατόπισης |
| Στυλό |
Φυσικό διαμάντι, γωνία 90°/60°, ακτίνα άκρου 2μm/5μm |
| Δύναμη πένας |
0.75mN/4mN |
| Υλικό ολίσθησης |
Σκληρό κράμα, διαμήκης ακτίνας 40 mm |
| Ταχύτητα διέλευσης |
Το IR=0.25: Vt=0,135mm/s
Το IR=0.8: Vt=0,5 mm/s
lr=2.5: Vt=1mm/s
Επιστροφή: Vt=1 mm/s |
| Ακριβότητα |
± ((5nm + 0,1A) όπου A είναι Ra του τεστ μπλοκ βαθμονόμησης |
| Επαναληψιμότητα |
≤ 3% |
| Εποπτικό προφίλ |
≤ 0,010μm |
| Ηλεκτρική τροφοδοσία |
Ενσωματωμένη μπαταρία ιόντων λιθίου 3,7V, φορτιστή DC5V (800mA/3 ώρες) |
| Μέγεθος (L*W*H) |
155*63,5*46mm |
| Βάρος |
Περίπου 300g |
| Περιβάλλον λειτουργίας |
Θερμοκρασία: -20°C έως 40°C, υγρασία: < 90% RH |
| Αποθήκευση και Μεταφορά |
Θερμοκρασία: -40°C έως 60°C, υγρασία: < 90% RH |
