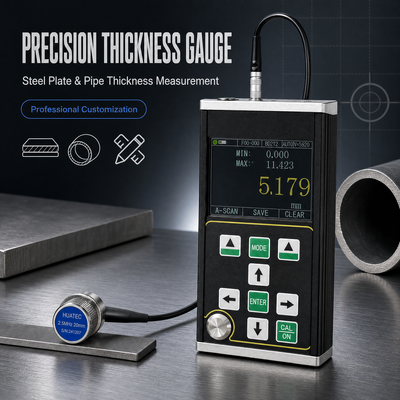

Μετρητής πάχους υπερήχων υψηλής ακρίβειας TG-5700 Εύρος μέτρησης 0,15-1800mm

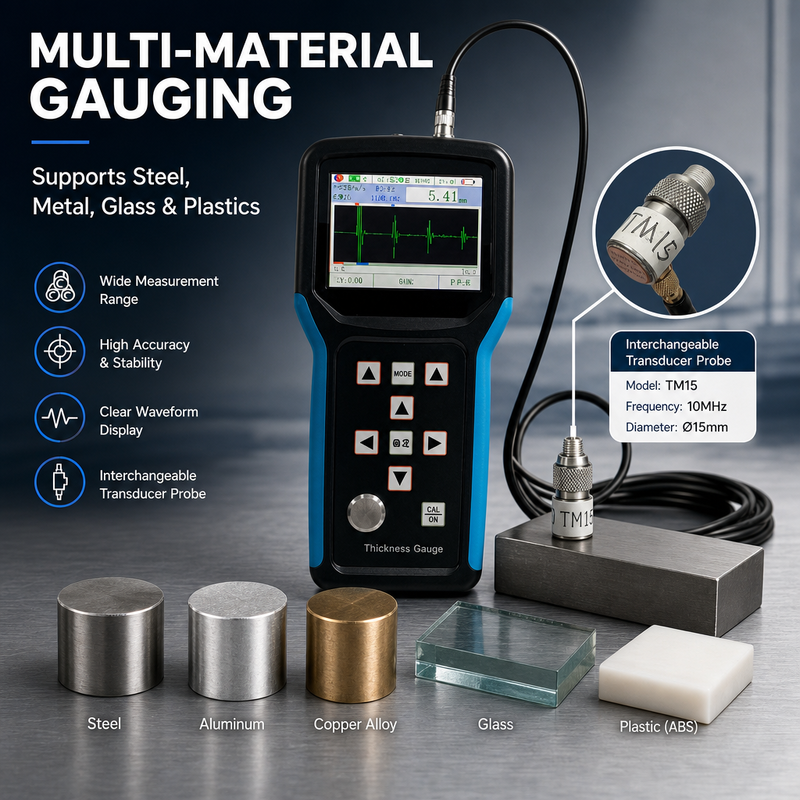

Το TG-5700 είναι ένας νέος τύπος φορητού ψηφιακού μετρητή πάχους υπερήχων υψηλής ακρίβειας με σάρωση Α/Β. Υιοθετεί την αρχή μέτρησης πάχους υπερήχων βασισμένη στην ανάκλαση παλμών. Είναι κατάλληλο για τη μέτρηση του πάχους υλικών που μπορούν να κάνουν το υπερηχητικό κύμα να διαδίδεται σε αυτά με σταθερή ταχύτητα και να λαμβάνει την ανάκλαση από την πίσω πλευρά τους. Η ανάλυση μέτρησης είναι 0,001mm και το εύρος μέτρησης είναι τόσο λεπτό όσο 0,15mm (χάλυβας).
Κύρια Χαρακτηριστικά Λειτουργίας
● Αυτό το προϊόν διαθέτει λειτουργία σάρωσης Α, λειτουργία σάρωσης Β και λειτουργία αριθμητικής εμφάνισης;
● Το εύρος μέτρησης είναι ευρύ και υιοθετείται η μοναδική τεχνολογία "πολλαπλής ηχούς" για την πραγματοποίηση μέτρησης εξαιρετικά λεπτών εξαρτημάτων, με ελάχιστο πάχος μέτρησης 0,15mm (χάλυβας);
● Αυτό το προϊόν μπορεί να μετρήσει το πάχος με υψηλή ακρίβεια και η μέγιστη ανάλυση μέτρησης μπορεί να φτάσει τα 0,001mm. Η ανάλυση επανάληψης μπορεί να φτάσει τα ± 0,002mm;
● Διαθέτει λειτουργίες διείσδυσης επίστρωσης και μέτρησης ηχούς προς ηχώ, οι οποίες χρησιμοποιούνται για τη μέτρηση υλικών με στρώμα βαφής και επίστρωση στην επιφάνεια;
● Πολλαπλές λειτουργίες μέτρησης: οι λειτουργίες mb-e, E-E και me-e καλύπτουν τη μέτρηση συμβατικών παχιών τεμαχίων εργασίας. Η λεπτή λειτουργία πραγματοποιεί τη μέτρηση λεπτών εξαρτημάτων;
● Οι αριθμητικές λειτουργίες περιλαμβάνουν: λειτουργία συμβατικής τιμής πάχους, λειτουργία διαφοράς / ποσοστού μείωσης και λειτουργία μέγιστης τιμής;
● Δύο λειτουργίες ενίσχυσης: αυτόματη ενίσχυση / χειροκίνητη ενίσχυση;
● Μπορούν να ρυθμιστούν χειροκίνητη απενεργοποίηση και αυτόματη απενεργοποίηση, με λειτουργία εξοικονόμησης ενέργειας;
● Υποστηρίζει διάφορους αισθητήρες, συμπεριλαμβανομένων αισθητήρων διπλού κρυστάλλου και αισθητήρων μονού κρυστάλλου, και υποστηρίζει αισθητήρες υψηλής συχνότητας έως 20MHz;
● Υποστηρίζει μαζική αποθήκευση και μπορεί να αποθηκεύσει 100000 τιμές πάχους, 500 ομάδες κυματομορφών σάρωσης Α και 500 ομάδες κυματομορφών σάρωσης Β ταυτόχρονα;
● Μεγάλη έγχρωμη οθόνη TFT-LCD 3,5 ιντσών με ανάλυση υψηλής ευκρίνειας 320x240 (QVGA);
● Διαθέτει ποικίλες μεθόδους βαθμονόμησης, υποστηρίζει λειτουργίες βαθμονόμησης ενός σημείου, πολλαπλών σημείων και χειροκίνητης βαθμονόμησης, και μπορεί να βαθμονομήσει ταυτόχρονα την ταχύτητα ήχου και τη μηδενική θέση του αισθητήρα. Υποστηρίζει διόρθωση διαδρομής V για αισθητήρες διπλού κρυστάλλου.
● Υποστηρίζει τη μετατροπή μετρικού και βρετανικού συστήματος. Μπορεί να εναλλάσσεται μεταξύ μονάδων χιλιοστών και ιντσών;
● Υποστηρίζει αγγλική εμφάνιση.
Παράμετροι Προδιαγραφών
*Σημείωση: η εταιρεία διατηρεί το δικαίωμα να κάνει τεχνικές τροποποιήσεις χωρίς προηγούμενη ειδοποίηση.
|
Στοιχείο
|
TG-5700
|
|
Τύπος αισθητήρα
|
Αισθητήρας μονού κρυστάλλου / αισθητήρας διπλού κρυστάλλου
|
|
Εύρος μέτρησης (χάλυβας 45#)
|
0,15mm – 1800mm
|
|
Σταθερότητα ένδειξης
|
Υιοθετείται τεχνολογία διέλευσης μηδενικής διασταύρωσης και πολλαπλής ηχούς για να διασφαλιστεί ότι η τιμή μέτρησης πάχους δεν επηρεάζεται από την ισχύ της ηχούς, τον συντελεστή εξασθένησης υλικού, την ενίσχυση και το ύψος της πύλης, και έχει υψηλή σταθερότητα και αξιοπιστία μέτρησης.
|
|
Συχνότητα μέτρησης
|
4Hz,8Hz,16Hz
|
|
Ανάλυση
|
0,1mm,0,01mm,0,001mm(0,01 ίντσες,0,001 ίντσες,0,0001 ίντσες)
|
|
Ακρίβεια
|
0,001mm
|
|
Γεννήτρια παλμών
|
Υιοθετείται εκπομπή αρνητικού τετραγωνικού κύματος και το πλάτος και η τάση του παλμού ταιριάζουν αυτόματα με τον αισθητήρα.
|
|
Εύρος ταχύτητας ήχου
|
400-19999m/s
|
|
Μπλοκ βαθμονόμησης
|
4mm(χάλυβας)
|
|
Αυτόματη απενεργοποίηση
|
Μπορεί να επιλεγεί 5 λεπτά, 10 λεπτά, 20 λεπτά και χειροκίνητη απενεργοποίηση.
|
|
Βαθμονόμηση αισθητήρα
|
Βαθμονόμηση ενός σημείου, βαθμονόμηση πολλαπλών σημείων
|
|
Ενίσχυση
|
Αυτόματος έλεγχος ενίσχυσης, χειροκίνητος έλεγχος ενίσχυσης
|
|
Εύρος ενίσχυσης
|
0~70dB
|
|
Λειτουργία ανίχνευσης
|
Ραδιοσυχνότητα (RF), θετικό ημι-κύμα (POS), αρνητικό ημι-κύμα (NEG), πλήρες κύμα (FULL)
|
|
Λειτουργία μέτρησης
|
(1) MB-E: λειτουργία μέτρησης βασισμένη στον χρόνο διέλευσης από την αρχική ηχώ έως την πρώτη ηχώ του πυθμένα. (2) E-E: λειτουργία μέτρησης διείσδυσης επίστρωσης, η αυθαίρετη ηχώ Em–En είναι προαιρετική. (3) ME-E: λειτουργία μέτρησης πολλαπλής ηχούς. (4) THIN: λειτουργία μέτρησης λεπτού τοιχώματος;
|
|
Αριθμητική λειτουργία
|
Λειτουργία τιμής πάχους, λειτουργία διαφοράς / ποσοστού μείωσης, λειτουργία μέγιστης / ελάχιστης τιμής
|
|
Λειτουργία σάρωσης Α
|
Διαθέσιμη
|
|
Λειτουργία σάρωσης Β
|
Διαθέσιμη
|
|
Ένδειξη σύζευξης
|
Διαθέσιμη
|
|
Ένδειξη μπαταρίας
|
Διαθέσιμη
|
|
Γλώσσα
|
Αγγλικά
|
|
Μονάδα
|
mm/ίντσες
|
|
Λειτουργία μενού
|
Διαθέσιμη
|
|
Λειτουργία λογισμικού
|
Δυναμική ρύθμιση πύλης, ρύθμιση απενεργοποίησης (Blank), ρύθμιση απενεργοποίησης ηχούς (E-blank), πάγωμα ηχούς, μετατόπιση και κλιμάκωση ηχούς
|
|
Λειτουργία αποθήκευσης
|
Μπορεί να αποθηκεύσει 100.000 πάχη (100 ομάδες, 1000 σε κάθε ομάδα), 500 ομάδες κυματομορφών σάρωσης Α και 500 ομάδες κυματομορφών σάρωσης Β ταυτόχρονα.
|
|
Αναβάθμιση προγράμματος κεντρικής μονάδας
|
Διαθέσιμη
|
|
Οθόνη
|
Έγχρωμη οθόνη TFT-LCD 3,5 "QVGA (320 × 240)
|
|
Μεταφορά δεδομένων
|
Υποστηρίζει σειριακή επικοινωνία RS-232 και USB για μεταφορά δεδομένων στον υπολογιστή.
|
|
Θερμοκρασία λειτουργίας
|
-10℃～＋50℃; Με ειδικές απαιτήσεις, μπορεί να φτάσει τους -20℃;
|
|
Τάση λειτουργίας
|
Απαιτούνται τέσσερις μπαταρίες AA. Όταν η ισχύς είναι ανεπαρκής, υπάρχει ένδειξη χαμηλής τάσης.
|
|
Συνολικές διαστάσεις
|
204 x 100 x 36 (mm)
|
|
Συνολικό βάρος
|
310 g(Χωρίς μπαταρία)
|
|
Μπαταρία
|
4 τεμ. ξηρή μπαταρία AA
|

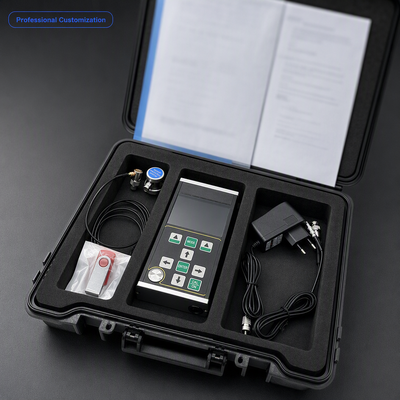

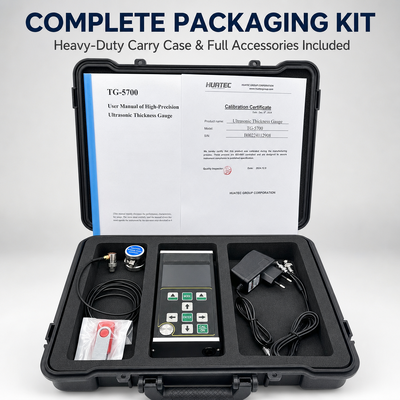

Τυπική παράδοση
Κύρια μονάδα TG-5700 1 τεμ.
Αισθητήρας μονού στοιχείου 2,5M Φ20, εύρος δοκιμής 4-1800mm 1 τεμ.
Φιάλη σύζευξης 1 τεμ.
Θήκη μεταφοράς 1 τεμ.
Εγχειρίδιο οδηγιών 1 τεμ.
Πιστοποιητικό βαθμονόμησης 1 τεμ.
Προαιρετικά αξεσουάρ
Διάφοροι αισθητήρες με διαφορετική συχνότητα, αισθητήρας μονού στοιχείου 8mm/10mm/12mm και αισθητήρες πάχους υπερήχων TR
Διάφορα μπλοκ κλιμακωτής δοκιμής
Λογισμικό δεδομένων PC
Προαιρετικός αισθητήρας:
|
Αισθητήρας διπλού κρυστάλλου TS400
|
10MHz
|
5mm
|
0,5-50mm
|
|
Αισθητήρας διπλού κρυστάλλου TS500
|
5MHz
|
5mm
|
1,0-65mm
|
|
Αισθητήρας διπλού κρυστάλλου TS510
|
5MHz
|
10mm
|
1,0-500mm
|
|
Αισθητήρας μονού κρυστάλλου DTM15
|
15 MHz
|
6mm
|
0,15-22,5mm
|
|
Αισθητήρας μονού κρυστάλλου DTM7.5
|
7,5MHz
|
6mm
|
0,5-22,5mm
|
|
Αισθητήρας μονού κρυστάλλου DTM10
|
10MHz
|
6mm
|
0,3-22,5mm
|
|
Αισθητήρας μονού κρυστάλλου DTM5
|
5M
|
6mm
|
1,0-22,5mm
|
|
Αισθητήρας μονού κρυστάλλου BD510
|
10MHz
|
10mm
|
1-1000mm
|
|
Αισθητήρας μονού κρυστάλλου BD212
|
2MHz
|
12mm
|
4-1800mm
|
|
Καλώδιο αισθητήρα διπλού κρυστάλλου
|
|
|
ΜονούΚαλώδιο αισθητήρα κρυστάλλου
|
|
