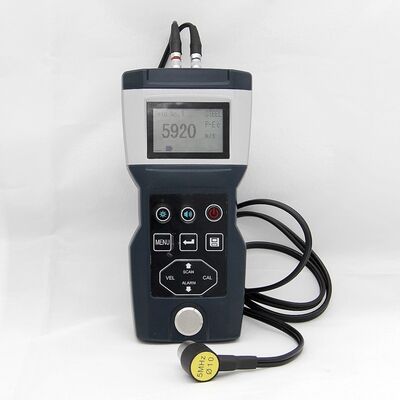

Μετρητής πάχους υπερήχων για ταυτόχρονη μέτρηση πάχους επικάλυψης και υποστρώματος υψηλής ακρίβειας
Το TG-3250H είναι ένας ψηφιακός μετρητής πάχους υπερήχων υψηλής ακρίβειας. Βασισμένο στις ίδιες αρχές λειτουργίας με το SONAR, είναι ικανό να μετρά το πάχος διαφόρων υλικών με ακρίβεια έως 0,001 χιλιοστά ή 0,0001 ίντσες. Είναι προσαρμοσμένο για τη μέτρηση του πάχους καλών αγωγών για υπερήχους, όπως μέταλλα (χάλυβας, χυτοσίδηρος, αλουμίνιο, χαλκός), πλαστικό, κεραμικό, γυαλί, υαλοΐνες και ούτω καθεξής.
Μπορεί να ελέγξει ταυτόχρονα το πάχος της επικάλυψης και το πάχος του βασικού υλικού.
Κύριες Λειτουργίες:
l Υποστηρίζει Pulse-Echo, Echo-Echo, Interface-Echo, E-C μέτρηση πάχους επικάλυψης, C-E μέτρηση επικάλυψης και βασικού υλικού και 6 είδη λειτουργίας μέτρησης AUTO, με ρυθμιζόμενο κέρδος
l Υποστηρίζει λειτουργία σάρωσης, λειτουργία λήψης ελάχιστης/μέγιστης τιμής, διαφορική λειτουργία & λειτουργία συναγερμού
l Βαθμονόμηση ταχύτητας ήχου με γνωστό πάχος
l Χωρητικότητα αποθήκευσης 1000 μετρήσεων με πάχος, ταχύτητα, χρόνο κ.λπ.
l Επικοινωνία με PC ή έξυπνα τηλέφωνα, υποστηρίζει μέτρηση σε πραγματικό χρόνο & έλεγχο εντολών (έκδοση OC)
Χαρακτηριστικά:
l Τσιπ χρονισμού υψηλής ακρίβειας & μοντέλο V-Path που χρησιμοποιούνται για μέτρηση ακριβείας
l Τεχνική αντιστάθμισης θερμοκρασίας σε πραγματικό χρόνο που υποστηρίζει εφάπαξ βαθμονόμηση αισθητήρα για μακροχρόνια χρήση.
l Μέτρηση μέσω βαφής (Τυπική Έκδοση), ταυτόχρονη μέτρηση πάχους επικαλύψεων και υλικών (Προηγμένη Έκδοση)
l Διεπαφή Bluetooth & Mini-USB για εκτύπωση & επικοινωνία, αναβαθμίσιμο λογισμικό κεντρικού υπολογιστή
Τεχνικές Παράμετροι
|
Εύρος Μέτρησης
|
0,75~400 mm (Χάλυβας)
|
Εύρος Ταχύτητας Ήχου
|
1 ~ 19999 m/s
|
|
Ανάλυση
|
0,001mm / 0,0001 ίντσες
|
Ακρίβεια
|
0,03mm ή 0,3%*H
|
|
Περίοδος Μέτρησης
|
4 φορές ανά δευτερόλεπτο
|
Συχνότητα Αισθητήρα
|
2MHz,3MHz,5MHz,7.5MHz
|
|
Λειτουργία Βαθμονόμησης
|
Βαθμονόμηση Αισθητήρα & Βαθμονόμηση Δύο Σημείων
|
Μπλοκ Βαθμονόμησης
|
4,000mm(Χάλυβας)
|
|
Λειτουργία Μέτρησης
|
P-E, I-E, E-E, E-C, C-E
|
Ρυθμιζόμενο Κέρδος
|
16 Στάδια
|
|
Λειτουργία Μέτρησης
|
Μονό σημείο, σάρωση, λήψη ελάχιστης/μέγιστης τιμής, διαφορική, συναγερμός
|
Αποθήκευση Δεδομένων
|
1000 μετρήσεις, συμπεριλαμβανομένου πάχους, ταχύτητας ήχου, χρόνου κ.λπ.
|
|
Οθόνη
|
Επιλογή Αγγλικά / Κινέζικα,
Οθόνη FSTN LCD με οπίσθιο φωτισμό
|
Περιεχόμενο Οθόνης
|
Πάχος, Ταχύτητα ήχου, Σταθερότητα, Μπαταρία, Λειτουργία Μέτρησης, κ.λπ.
|
|
Επικοινωνία
|
Διεπαφή Bluetooth & Mini-USB, πρωτόκολλο εικονικής σειριακής θύρας
|
Εκτύπωση
|
Προαιρετικοί φορητοί θερμικοί εκτυπωτές Bluetooth
|
|
Τροφοδοσία
|
Επαναφορτιζόμενη μπαταρία Li-Ion 3,7V
|
Απενεργοποίηση
|
Απενεργοποίηση λόγω χρονικού ορίου, απενεργοποίηση λόγω χαμηλής μπαταρίας
|
|
Θερμοκρασία Χρήσης
|
-10 ~ 50 °C
|
Θερμοκρασία Αποθήκευσης
|
-30 ~ 60 °C
|
|
Μέγεθος
|
157mm*78mm*37mm
|
Βάρος
|
Περίπου 260g
|
|
Υλικό Κελύφους
|
Κράμα ABS & PC
|
Υλικό Κουτιού
|
ABS (IK08 / IP67)
|
Παράμετροι Αισθητήρα
|
Ετικέτα
|
5M Φ10
|
5M PT-08
|
2M ZT-12
|
7.5M PT-06
|
3M GT-12
|
|
Εύρος Μέτρησης (Χάλυβας)
|
0,8~300 mm
|
0,8~300 mm
|
3,0~400 mm
|
0,75~50 mm
|
2,0~200 mm
|
|
Ελάχιστη Διάμετρος Μέτρησης
|
Ø25 x 3 mm
|
Ø20 x 1,2 mm
|
Ø30 x 4 mm
|
Ø15 x 1,2 mm
|
Ø25 x 3 mm
|
|
Διάμετρος Αισθητήρα
|
13mm
|
11mm
|
17mm
|
9mm
|
15mm
|
|
Διάμετρος Ενεργής Περιοχής
|
10mm
|
8mm
|
12mm
|
6mm
|
12mm
|
|
Συχνότητα Αισθητήρα
|
5MHz
|
5MHz
|
2MHz
|
7.5MHz
|
3MHz
|
|
Θερμοκρασία Επαφής
|
-10~60°C
|
-10~60°C
|
-10~60°C
|
-10~60°C
|
-10~310°C
|
Σύγκριση Εκδόσεων
|
Έκδοση
|
Λειτουργία Μέτρησης
|
Μέτρηση μέσω βαφής
|
Μέτρηση Επικαλύψεων
|
|
Βασικό
|
P-E
|
x
|
x
|
|
Τυπική
|
P-E, I-E, E-E
|
√
|
x
|
|
Προηγμένη
|
P-E, I-E, E-E, E-C, C-E
|
√
|
√
|
