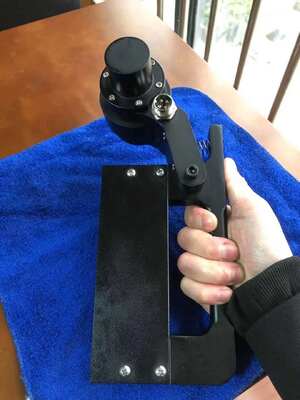

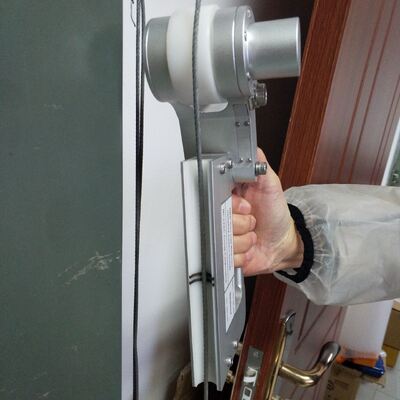

HRD-150 Ανιχνευτής Ελαττωμάτων Συρματόσχοινου Ανελκυστήρα Ηλεκτρομαγνητικός Ελεγκτής NDT Εσωτερική Εξωτερική Θραύση Σύρματος Φθορά Διάβρωση Μηχανή Επιθεώρησης Ελαττωμάτων

HRD-150 Ανιχνευτής Ελαττωμάτων Συρματόσχοινου Ανελκυστήρα Ηλεκτρομαγνητικός Ελεγκτής NDT Εσωτερικό Εξωτερικό Σπασμένο Σύρμα Φθορά Διάβρωση Μηχανή Επιθεώρησης Ελαττωμάτων

I. Επισκόπηση Προϊόντος

◆ μπορεί να ελέγχει σε απευθείας σύνδεση εσωτερικά και εξωτερικά σπασμένα σύρματα, φθορά, διάβρωση, παραμόρφωση, χαλαρές κλώστρες, άλματα σύρματος, αλλαγές υλικού και άλλα ελαττώματα του συρματόσχοινου.

◆ τα αποτελέσματα των δοκιμών μπορούν να πληρούν τα πρότυπα διαφορετικών βιομηχανιών και μπορούν να εμφανίζονται με τη μορφή του αριθμού των σπασμένων συρμάτων και της αναλογίας της περιοχής των σπασμένων συρμάτων προς τη συνολική περιοχή των σπασμένων συρμάτων.

◆ διεπαφή USB υπολογιστή για άμεση δειγματοληψία, επεξεργασία και ανάλυση, με ηχητικό και οπτικό συναγερμό σε απευθείας σύνδεση και εμφάνιση αποτελεσμάτων σε πραγματικό χρόνο.

◆ κυκλική δομή αισθητήρα, περιφερειακή κάλυψη, αξονική μαγνήτιση, μαγνήτιση του συρματόσχοινου σε κατάσταση κορεσμού.

◆ Ο αισθητήρας υιοθετεί περίβλημα από κράμα αλουμινίου, το οποίο είναι αδιάβροχο, ανθεκτικό στη σκόνη, αντικραδασμικό και ανθεκτικό στην υγρασία.

◆ σταθερή εργασία, αξιόπιστη απόδοση, υψηλή ακρίβεια ανίχνευσης, ισχυρή απόδοση κατά των παρεμβολών, ακριβή δεδομένα.

◆ λογισμικό για προσαρμογή σε λειτουργικά συστήματα υπολογιστών Windows98/2000 / xp/Vista/windows7

◆ σύμφωνα με τις διατάξεις του εθνικού νόμου μετρολογίας και του εθνικού νόμου ασφάλειας παραγωγής, κάθε όργανο πρέπει να ελέγχεται από το εθνικό ινστιτούτο μετρολογίας ως τρίτος σύμφωνα με το αμερικανικό πρότυπο ASTM1571, και να εκδίδεται η έκθεση δοκιμής για να αποκτηθεί η νομική ιδιότητα.

◆ ευρέως χρησιμοποιείται σε εξορυκτικά, τελεφερίκ, ανυψωτικό εξοπλισμό, ανελκυστήρες, λιμενικά μηχανήματα, καλωδιακές γέφυρες και άλλους τομείς.

2.Διαμόρφωση συστήματος και μοντέλο

(1). Διάμετρος συρματόσχοινου ανελκυστήρα είναι 8-16mm

(2). Το συνολικό μοντέλο ανιχνευτή ελαττωμάτων συρματόσχοινου υπολογιστή είναι E15/E20

3. Προδιαγραφές

Πρότυπα: GB/T21837-2008, ASTM E1571-2001 (Τυπική προδιαγραφή για ηλεκτρομαγνητική εξέταση σιδηρομαγνητικού χαλύβδινου συρματόσχοινου), GB/T5972-2006/ISO 4309:90, GB8918—2006

Εύρος ανίχνευσης:Φ1.5—30 mm (επιλογή διαφορετικού αισθητήρα)
Σχετική ταχύτητα μεταξύ αισθητήρα και συρματόσχοινου:0.0—6.0 m/s Καλύτερη επιλογή:0.3—1.5 m/s
Καλύτερο κενό μεταξύ οδηγού μανικιού και συρματόσχοινου: 2—6 mm, επιτρεπόμενο κενό:0—15mm

Τύπος αρχείου εξόδου: Έξοδος αρχείων Word

Συναγερμός: Ηχητικός και οπτικός συναγερμός
Ανίχνευση θέσης σπασμένου συρματόσχοινου (LF)
Ακρίβεια ποιοτικής κρίσης: 99.99%
Ποσοτική αξιολόγηση
Σφάλμα επαναληψιμότητας ευαισθησίας: ±0.055%
Σφάλμα εμφάνισης: ±0.2％
Σφάλμα ανίχνευσης θέσης,(L): ±0.2%
Ισχύς:5V τροφοδοσία υπολογιστή
ΒΑΡΟΣ ΑΙΣΘΗΤΗΡΑ: < 10kg (Κανονικός αισθητήρας)

Θερμοκρασία περιβάλλοντος -10℃~40℃

Πίεση αέρα:86~106Kpa

Σχετική υγρασία:≤85%

4.Τεχνικός πυρήνας και νομική ιδιότητα

(1). Εικονικό όργανο: άπειρη αβεβαιότητα συρματόσχοινου. Μόνο με τη χρήση τεχνολογίας εικονικού οργάνου, αντικαθιστώντας το παραδοσιακό όργανο με λογισμικό και χρησιμοποιώντας υπολογιστή για άμεση δειγματοληψία, μπορούμε να διασφαλίσουμε μη χαμένες επιθεωρήσεις και λανθασμένες κρίσεις, ακριβώς όπως παρακολουθώντας μια ταινία, σαρκάζοντας ολόκληρη τη διαδικασία του συρματόσχοινου, τα αποτελέσματα είναι ακριβή και επαναλήψιμα.

(2). Όργανο τριών προσδιορισμών: σύμφωνα με τα εθνικά πρότυπα για απόσυρση συρματόσχοινου σε διάφορες βιομηχανίες, αυτό το προϊόν εφαρμόζει ηλεκτρομαγνητική ποιοτική, ποσοτική, τοποθέτηση, μη καταστροφική δοκιμή σε απευθείας σύνδεση εσωτερικών και εξωτερικών σπασμένων συρμάτων, σκουριάς, φθοράς, αλλαγής διατομής μετάλλου, χαλαρών κλώνων, άλματος σύρματος, παραμόρφωσης, ανωμαλιών υλικού και άλλων ελαττωμάτων.

(3). Νόμιμα όργανα: σύμφωνα με τις διατάξεις του εθνικού νόμου μετρολογίας και του εθνικού νόμου ασφάλειας παραγωγής, κάθε όργανο ελέγχεται από το εθνικό ινστιτούτο μετρολογίας σύμφωνα με το αμερικανικό πρότυπο astm1571-2006 και GB/ t21387-2008 ως τρίτος, και εκδίδεται η έκθεση δοκιμής για να αποκτηθεί η νομική ιδιότητα.

5.Τεχνικοί δείκτες

Πλήρες εύρος διαμέτρου συρματόσχοινου που μπορεί να ανιχνευθεί: Φ 1.5-300 - mm (απαιτείται διαμόρφωση αισθητήρα διαφορετικών προδιαγραφών σειράς)

Σχετική ταχύτητα μεταξύ αισθητήρα και συρματόσχοινου: 0.0 -- 6.0 m/s καλύτερη: 0.3 -- 1.5 m/s

Το καλύτερο κενό μεταξύ του οδηγού μανικιού του αισθητήρα και του συρματόσχοινου είναι 2 -- 6 mm, και το επιτρεπόμενο κενό είναι 0 -- 15mm

Ικανότητα ανίχνευσης ελαττώματος σπασμένου σύρματος (LF)

Ποιοτική: η ακρίβεια ποιοτικής ανίχνευσης μεμονωμένου συγκεντρωμένου σπασμένου σύρματος είναι 99.99%

Ποσοτικοποίηση: ο αριθμός των σπασμένων ριζών σε ένα μόνο μέρος επιτρέπει μία ή ισοδύναμη ρίζα λανθασμένης κρίσης

Περισσότερες από 100 φορές ποσοτικής ανίχνευσης με μεμονωμένη συγκεντρωμένη ρίζα σπασίματος χωρίς σφάλμα, το ποσοστό ακρίβειας είναι ≥92%

Ποσοστό αλλαγής διατομής μετάλλου (LMA)

Επιτρεπόμενο σφάλμα επαναληψιμότητας ευαισθησίας ανίχνευσης: ±0.055%

Επιτρεπόμενο σφάλμα ένδειξης ακρίβειας ανίχνευσης: ± 0.2%

Ικανότητα ανίχνευσης θέσης (L): σφάλμα ποσοστού μήκους ανίχνευσης: ±0.2%

Τροφοδοσία: τροφοδοσία μπαταρίας υπολογιστή 5V

Βάρος αισθητήρα: συνήθως χρησιμοποιούμενη προδιαγραφή < 10kg

Θερμοκρασία περιβάλλοντος: -10℃~40℃ ατμοσφαιρική πίεση: 86~106Kpa  σχετική υγρασία: ≤85%
