TG-5600DL Χρωματικό υπερηχητικό μετρητή πάχους 100000 Αποθήκευση δεδομένων Πολυστρωτή μέτρηση πάχους για ανίχνευση διάβρωσης αγωγών υπό πίεση

TG-5600DL Έγχρωμο Υπερηχητικό Μετρητής Πάχους 100000 Αποθήκευση Δεδομένων Μέτρηση Πάχους Πολλαπλών Στρωμάτων για Ανίχνευση Διάβρωσης Αγωγών και Δοχείων Πίεσης

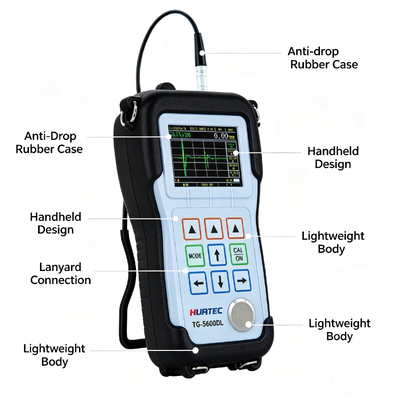

Το HUATEC TG-5600DL είναι ένας φορητός υπερηχητικός μετρητής πάχους. Βασισμένο στις αρχές λειτουργίας της υπερηχητικής μέτρησης, το TG-5600DL είναι ικανό να μετρά το πάχος διαφόρων υλικών με ακρίβεια έως 0,001 χιλιοστά ή 0,0001 ίντσες, και χρησιμοποιείται ευρέως σε διάφορες εφαρμογές μέτρησης πάχους.

Οι χρήστες μπορούν να μετρήσουν το πάχος από μία μόνο πλευρά του υλικού που μετράται, χωρίς να καταστρέψουν το τεμάχιο εργασίας.

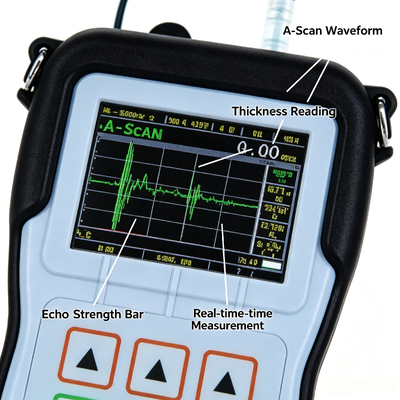

Το TG-5600DL μπορεί να εμφανίζει ταυτόχρονα τις ενδείξεις πάχους και τις A-scans, επιτρέποντας στους χρήστες να ελέγχουν τα κυματομορφή. Η εμφάνιση του ηχούς βοηθά τους χρήστες να ελέγχουν τη μέτρηση, έτσι ώστε το εύρος μέτρησης πάχους να είναι μεγάλο, οι τιμές μέτρησης να είναι σωστές και να αποφεύγονται σφάλματα που σχετίζονται με το υλικό στη μέτρηση. Η λειτουργία B-scan χρησιμοποιείται για την παρατήρηση του κάτω προφίλ του τεμαχίου εργασίας που μετράται. Ο αισθητήρας κινείται κατά μήκος της επιφάνειας του τεμαχίου εργασίας για να εμφανίσει την εγκάρσια τομή του τεμαχίου εργασίας.

Αυτός ο μετρητής μπορεί να χρησιμοποιηθεί στην κατασκευή, τη βιομηχανία επεξεργασίας μετάλλων, την αεροδιαστημική, τις σιδηροδρομικές μεταφορές, τη χημική βιομηχανία, τη βιομηχανία επιθεώρησης εμπορευμάτων και άλλους τομείς δοκιμών. Εκτός από την ακριβή μέτρηση διαφόρων πλακών και επεξεργασμένων εξαρτημάτων, παρακολουθεί διάφορους σωλήνες και δοχεία πίεσης που βρίσκονται σε εξοπλισμό παραγωγής για να παρακολουθεί περαιτέρω τη μείωση του πάχους τους μετά από διάβρωση κατά τη χρήση, γεγονός που τον καθιστά απαραίτητο εργαλείο στη βιομηχανία μη καταστροφικών δοκιμών.

Η λειτουργία αποθήκευσης είναι προαιρετική, ανάλογα με τις διαφορετικές ανάγκες των πελατών, και ο ενσωματωμένος καταγραφέας δεδομένων μεγάλης χωρητικότητας μπορεί να αποθηκεύσει έως και 100.000 τιμές μέτρησης πάχους και 400 κυματομορφές. Άλλες περισσότερες λειτουργίες μπορούν να είναι προαιρετικές, όπως μέτρηση πάχους πολλαπλών στρωμάτων, εξαιρετικά υψηλή ανάλυση, μέτρηση πάχους μεγάλης εμβέλειας, ψηφιακή μείωση θορύβου και λειτουργία παραθύρου, εσωτερικό στρώμα οξειδίου, επικοινωνία σε πραγματικό χρόνο, πολλαπλά κανάλια και άλλες επιλογές.

Κύριες Παράμετροι

Κύριες Λειτουργίες Μέτρησης

• Οι περισσότερες μετρήσεις υλικών μπορούν να γίνουν χρησιμοποιώντας μονοστοιχειώδεις μετατροπείς.

• Εύρος μέτρησης πάχους: 0,01 mm ~ 38 m, ανάλογα με το υλικό που μετράται, τον αισθητήρα, τις συνθήκες επιφάνειας, τη θερμοκρασία και την επιλεγμένη διαμόρφωση.

• Προσδιορισμός της ταχύτητας ήχου υλικού με άγνωστη ταχύτητα ήχου

• Υψηλή ανάλυση: Η κανονική ανάλυση εμφάνισης είναι 0,001mm, η προαιρετική εξαιρετικά υψηλή ανάλυση μπορεί να φτάσει τα 0,0001mm.

• Μονάδες μέτρησης: χιλιοστά, ίντσες, μικρόμετρα και μιλ.

• Μέτρηση υψηλής θερμοκρασίας: θερμοκρασίες έως 500°C.

• Μενού προεπιλεγμένης διαμόρφωσης συστήματος: Για την ευκολία του χρήστη, έχει ρυθμιστεί σύμφωνα με τις προεπιλεγμένες συνθήκες χρήσης του αισθητήρα του οργάνου.

• Λειτουργία παύσης: επιτρέπει λειτουργίες επεξεργασίας μετά τη μέτρηση. Βολική προσαρμογή όλων των παραμέτρων για τη λήψη σταθερών δεδομένων μέτρησης.

• Λειτουργία εμφάνισης κυματομορφής πλήρους οθόνης: αυξάνει την περιοχή εμφάνισης του ηχούς κατά 20%, προσφέροντας στον χειριστή μια εμπειρία μεγάλης οθόνης.

• Ένδειξη έντασης ηχούς: Όσο ισχυρότερος είναι ο ηχός, τόσο περισσότερες γραμμές ένδειξης εμφανίζονται, ειδικά η ψηφιακή εμφάνιση, η οποία είναι πιο χρήσιμη.

• Λειτουργία B-scan βάσει χρόνου: Χρησιμοποιείται για την παρατήρηση του κάτω προφίλ του τεμαχίου εργασίας που μετράται.

• Λειτουργία Διαφοράς/Ρυθμού Μείωσης: Εμφανίζεται η διαφορά πάχους σε σχέση με το καθορισμένο σημείο και εκφράζεται ως ποσοστό του ρυθμού μείωσης.

• TDG μεταβαλλόμενου χρόνου κέρδους: Ο αρχικός παλμός ή ο ηχώ διεπαφής μπορεί να μειωθεί αποτελεσματικά μειώνοντας το αρχικό κέρδος, και ο κάτω ηχώ του δοκιμαζόμενου δείγματος μπορεί να αυξηθεί αυξάνοντας το μέγιστο κέρδος, κάτι που διευκολύνει τη μέτρηση.

• Λειτουργία Μέτρησης: Παλμός-Ηχώ(P-E), Ηχώ Διεπαφής(I-E), Ηχώ-Ηχώ(E-E), Πολλαπλή ηχώ(I-ME), Επαλήθευση διπλής ηχούς(E-EV)

Τυπική Διαμόρφωση

Προαιρετικά αξεσουάρ

Ο πίνακας παραθέτει την ταχύτητα διάδοσης των υπερήχων σε διάφορα κοινά υλικά. Είναι μόνο για αναφορά. Η πραγματική ταχύτητα αυτών των υλικών μπορεί να διαφέρει από την ταχύτητα στον πίνακα για διάφορους λόγους, για παράδειγμα, σύνθεση υλικού, προτιμώμενος προσανατολισμός κόκκων, πορώδες και θερμοκρασία κ.λπ. Επομένως, για να επιτευχθεί η καλύτερη ακρίβεια μέτρησης, ένα δείγμα κατασκευασμένο από συγκεκριμένο υλικό θα πρέπει πρώτα να δοκιμαστεί για να επιβεβαιωθεί η ταχύτητα του συγκεκριμένου υλικού.

Λίστα Ταχυτήτων Υλικών

Σημείωση:Ο παραπάνω πίνακας είναι μόνο για αναφορά. Για πραγματική βαθμονόμηση ταχύτητας, ανατρέξτε στην ενότητα 6.2 βαθμονόμηση ταχύτητας
