TG-5600DL Μοναδικό & Διπλό Στοιχείο Υπερήχων Μετρητή Πυκνότητας Χρωματική Σκηνή A-Scan B-Scan 0,001mm Μεταγνώστης Πυκνότητας Μεταλλικού Μεγάλης Ακρίβειας

TG-5600DL Μονό & Διπλό Στοιχείο Υπερηχογράφου Πάχους Έγχρωμη Οθόνη A-Scan B-Scan 0.001mm Μετρητής Πάχους Μετάλλων Υψηλής Ακρίβειας

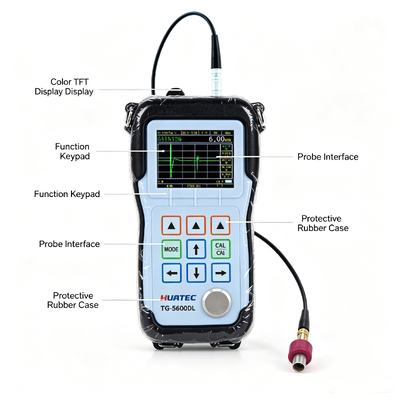

Το HUATEC TG-5600DL είναι ένας φορητός υπερηχογράφος πάχους. Βασισμένο στις αρχές λειτουργίας της υπερηχογραφικής μέτρησης, το TG-5600DL είναι ικανό να μετρά το πάχος διαφόρων υλικών με ακρίβεια έως 0,001 χιλιοστά ή 0,0001 ίντσες, και χρησιμοποιείται ευρέως σε διάφορες εφαρμογές μέτρησης πάχους.

Οι χρήστες μπορούν να μετρήσουν το πάχος από τη μία μόνο πλευρά του υλικού που μετράται, χωρίς να καταστρέψουν το τεμάχιο εργασίας.

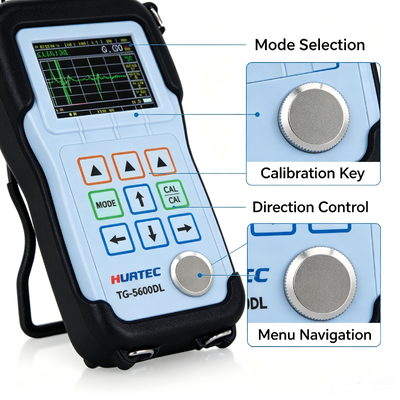

Το TG-5600DL μπορεί να εμφανίζει ταυτόχρονα τις ενδείξεις πάχους και τα A-scans, επιτρέποντας στους χρήστες να ελέγχουν τα κυματομορφήματα. Η εμφάνιση του ηχούς βοηθά τους χρήστες να ελέγχουν τη μέτρηση, έτσι ώστε το εύρος μέτρησης πάχους να είναι μεγάλο, οι τιμές μέτρησης να είναι σωστές και να αποφεύγονται σφάλματα που σχετίζονται με το υλικό στη μέτρηση. Η λειτουργία B-scan χρησιμοποιείται για την παρατήρηση του κάτω προφίλ του τεμαχίου εργασίας που μετράται. Ο αισθητήρας κινείται κατά μήκος της επιφάνειας του τεμαχίου εργασίας για να εμφανίσει την εγκάρσια τομή του τεμαχίου εργασίας.

Αυτό το όργανο μπορεί να χρησιμοποιηθεί στην κατασκευή, τη βιομηχανία επεξεργασίας μετάλλων, την αεροδιαστημική, τις σιδηροδρομικές μεταφορές, τη χημική βιομηχανία, τη βιομηχανία επιθεώρησης εμπορευμάτων και άλλους τομείς δοκιμών. Εκτός από την ακριβή μέτρηση διαφόρων πλακών και επεξεργασμένων εξαρτημάτων, την παρακολούθηση διαφόρων σωλήνων και δοχείων πίεσης που βρίσκονται σε εξοπλισμό παραγωγής για περαιτέρω παρακολούθηση των επιπέδων λεπτότητάς τους μετά από διάβρωση κατά τη χρήση, αποτελεί ένα απαραίτητο εργαλείο στη βιομηχανία μη καταστροφικών δοκιμών.

Η λειτουργία αποθήκευσης είναι προαιρετική, ανάλογα με τις διαφορετικές ανάγκες των πελατών, και ο ενσωματωμένος καταγραφέας δεδομένων μεγάλης χωρητικότητας μπορεί να αποθηκεύσει έως και 100.000 τιμές μέτρησης πάχους και 400 κυματομορφήματα. Άλλες περισσότερες λειτουργίες μπορούν να είναι προαιρετικές, όπως μέτρηση πάχους πολλαπλών στρωμάτων, εξαιρετικά υψηλή ανάλυση, μέτρηση πάχους μεγάλου εύρους, ψηφιακή μείωση θορύβου και λειτουργία παραθύρου, εσωτερικό στρώμα οξειδίου, επικοινωνία σε πραγματικό χρόνο, πολλαπλά κανάλια και άλλες επιλογές.

Κύριες Παράμετροι

Κύριες Λειτουργίες Μέτρησης

• Οι περισσότερες μετρήσεις υλικών μπορούν να γίνουν χρησιμοποιώντας αισθητήρες ενός στοιχείου.

• Εύρος μέτρησης πάχους: 0,01 mm ~ 38 m, ανάλογα με το υλικό που μετράται, τον αισθητήρα, τις συνθήκες επιφάνειας, τη θερμοκρασία και την επιλεγμένη διαμόρφωση.

• Προσδιορισμός της ταχύτητας ήχου υλικού με άγνωστη ταχύτητα ήχου

• Υψηλή ανάλυση: Η κανονική ανάλυση εμφάνισης είναι 0,001mm, η προαιρετική εξαιρετικά υψηλή ανάλυση μπορεί να φτάσει τα 0,0001mm.

• Μονάδες μέτρησης: χιλιοστά, ίντσες, μικρόμετρα και μιλ.

• Μέτρηση υψηλής θερμοκρασίας: θερμοκρασίες έως 500°C.

• Μενού διαμόρφωσης προεπιλογής συστήματος: Για την ευκολία του χρήστη, έχει ρυθμιστεί σύμφωνα με τις προεπιλεγμένες συνθήκες χρήσης του αισθητήρα του οργάνου.

• Λειτουργία παύσης: επιτρέπει λειτουργίες επεξεργασίας μετά τη μέτρηση. Βολική προσαρμογή όλων των παραμέτρων για τη λήψη σταθερών δεδομένων μέτρησης.

• Λειτουργία εμφάνισης κυματομορφημάτων πλήρους οθόνης: αυξάνει την περιοχή εμφάνισης ηχούς κατά 20%, προσφέροντας στον χειριστή μια εμπειρία μεγάλης οθόνης.

• Ένδειξη έντασης ηχούς: Όσο ισχυρότερος είναι ο ήχος, τόσο περισσότερες μπάρες ένδειξης εμφανίζονται, ειδικά η ψηφιακή ένδειξη, η οποία είναι πιο χρήσιμη.

• Λειτουργία B-scan βάσει χρόνου: Χρησιμοποιείται για την παρατήρηση του κάτω προφίλ του τεμαχίου εργασίας που πρόκειται να μετρηθεί.

• Λειτουργία Διαφοράς/Ρυθμού Μείωσης: Εμφανίζεται η διαφορά πάχους σε σχέση με το καθορισμένο σημείο και εκφράζεται ως ποσοστό του ρυθμού μείωσης.

• TDG μεταβαλλόμενο κέρδος χρόνου: Ο αρχικός παλμός ή ο ήχος διεπαφής μπορεί να μειωθεί αποτελεσματικά μειώνοντας το αρχικό κέρδος, και ο κάτω ήχος του δοκιμαζόμενου δείγματος μπορεί να αυξηθεί αυξάνοντας το μέγιστο κέρδος, κάτι που διευκολύνει τη μέτρηση.

• Λειτουργία Μέτρησης: Pulse-Echo(P-E),Interface-Echo(I-E),Echo-Echo(E-E),Multiple echo(I-ME),Double echo verification(E-EV)

Τυπική Διαμόρφωση

Προαιρετικά αξεσουάρ

Ο πίνακας παραθέτει την ταχύτητα διάδοσης των υπερήχων σε διάφορα κοινά υλικά. Είναι μόνο για αναφορά. Η πραγματική ταχύτητα αυτών των υλικών μπορεί να διαφέρει από την ταχύτητα στον πίνακα για διάφορους λόγους, για παράδειγμα, σύνθεση υλικού, προτιμώμενος προσανατολισμός κόκκων, πορώδες και θερμοκρασία κ.λπ. Επομένως, για να επιτευχθεί η καλύτερη ακρίβεια μέτρησης, ένα δείγμα κατασκευασμένο από συγκεκριμένο υλικό θα πρέπει πρώτα να δοκιμαστεί για να επιβεβαιωθεί η ταχύτητα του συγκεκριμένου υλικού.

Λίστα Ταχύτητας Υλικού

Σημείωση:Ο παραπάνω πίνακας είναι μόνο για αναφορά. Για πραγματική βαθμονόμηση ταχύτητας, ανατρέξτε στην ενότητα 6.2 βαθμονόμηση ταχύτητας
