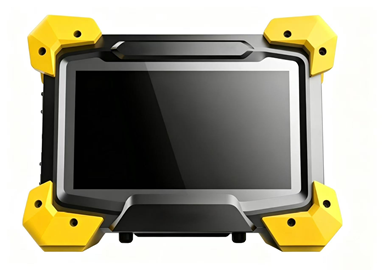

Σύστημα Μέτρησης Ηλεκτρικού Πεδίου Εναλλασσόμενου Ρεύματος ACFM-X2 Φορητός Ανιχνευτής Ρωγμών ACFM για Μέτρηση Επιφανειακών και Υποεπιφανειακών Ατελειών σε Μεταλλικές Επιφάνειες Μέσω Βαφής ή Εποξειδικής Επίστρωσης

Σύστημα Μέτρησης Εναλλασσόμενου Ρεύματος ACFM-X2 Φορητός Ανιχνευτής Ρωγμών ACFM για Επιφανειακή Μέταλλο Έλεγχο Ελαττωμάτων Κοντά στην Επιφάνεια Μέσω Βαφής Εποξειδικής Επίστρωσης

Εφαρμόσιμα Υλικά:

Σιδηρομαγνητικά και μη σιδηρομαγνητικά αγώγιμα μέταλλα, συμπεριλαμβανομένου του ανθρακούχου χάλυβα, του ανοξείδωτου χάλυβα, του αλουμινίου, κ.λπ.

Εφαρμόσιμα Ελαττώματα:

Ικανό για αποτελεσματική ανίχνευση επιφανειακών ρωγμών και άλλων γραμμικών ελαττωμάτων

Σταθερότητα Ανίχνευσης:

Ελάχιστο ποσοστό ανίχνευσης ελαττωμάτων μεγαλύτερο από 90%

Εύρος Εφαρμογής:

Ανίχνευση επιφανειακών και κοντά στην επιφάνεια ελαττωμάτων σε μεταλλικές κατασκευές

Βάθος Ανίχνευσης:

Μέγιστο βάθος για ανθρακούχο χάλυβα είναι 3mm, για ανοξείδωτο χάλυβα είναι 5mm, για αλουμίνιο είναι 8mm

Επιτρεπόμενοι Τύποι Επιστρώσεων:

Μη αγώγιμες επιστρώσεις όπως βαφή, εποξειδική ρητίνη, άσφαλτος, κ.λπ.

Απαιτήσεις Οργάνου:

Μέγιστος Χρόνος Λειτουργίας: 16 ώρες

Διαστάσεις Κεντρικής Μονάδας: 225mm * 172mm * 76mm

Βάρος: ≤ 2,1kg

Θερμοκρασία Λειτουργίας: -10°C έως 40°C

Υγρασία Λειτουργίας: ≤ 90% σχετική υγρασία αέρα

Απαιτήσεις Λειτουργίας Υλικού:

Υποστηρίζει πολλαπλούς τύπους αισθητήρων, συμπεριλαμβανομένου του αισθητήρα μολυβιού και του τυπικού αισθητήρα

Υποστηρίζει συμβατικούς πολυστοιχειακούς αισθητήρες συστοιχίας (Προαιρετικό)

Υποστηρίζει αισθητήρα υψηλής θερμοκρασίας με λειτουργία σύγχρονης αντιστάθμισης θερμοκρασίας (Προαιρετικό)

Υποστηρίζει κωδικοποιητή για πραγματικό χρόνο καταγραφής χωρικής μετατόπισης κατά τη διάρκεια της επιθεώρησης

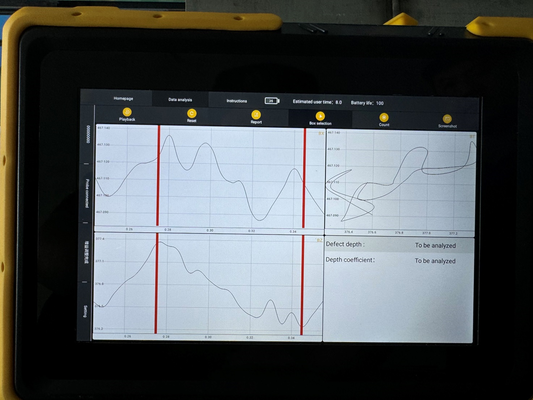

Μπορεί να εμφανίζει προβολή σχεδίου σήματος Bx, προβολή σχεδίου σήματος Bz, διάγραμμα πεταλούδας και διάγραμμα κλίσης

Υποστηρίζει ρυθμιζόμενη συχνότητα επιθεώρησης, εύρος 1kHz - 10kHz

Υποστηρίζει ρυθμιζόμενη ένταση σήματος, είτε αυτόματη είτε χειροκίνητη ρύθμιση

Υποστηρίζει hot-swapping αισθητήρων, επιτρέποντας αλλαγές αισθητήρων κατά τη διάρκεια της επιθεώρησης

Υποστηρίζει hot-swapping και αποσύνδεση του κωδικοποιητή

λειτουργίες σάρωσης (π.χ., έναρξη, διακοπή, ανανέωση)

Υποστηρίζει λειτουργία κουμπιού αισθητήρα: Τα κουμπιά στον αισθητήρα μπορούν να ελέγχουν το λογισμικό

Απαιτήσεις Λειτουργίας Λογισμικού:

Το λογισμικό συστήματος εκτελείται σε πλατφόρμα Android (Κινεζικά), ικανό για έλεγχο συσκευής, απόκτηση σήματος, ανάλυση, κ.λπ.

Το λογισμικό μπορεί να εμφανίζει πληροφορίες κατάστασης όπως σύνδεση αισθητήρα, παραμέτρους επιθεώρησης, επίπεδο μπαταρίας. Υποστηρίζει τη δημιουργία νέων αρχείων έργου, τα οποία περιλαμβάνουν βασικές ρυθμίσεις επιθεώρησης, δεδομένα επιθεώρησης και αναφορές επιθεώρησης

Υποστηρίζει εισαγωγή/εξαγωγή αρχείων έργου για προβολή ή ρύθμιση παραμέτρων επιθεώρησης

Υποστηρίζει ρυθμίσεις παραμέτρων για τύπο εξαρτήματος, υλικό, πάχος επίστρωσης, πλάτος συγκόλλησης, θερμοκρασία εξαρτήματος, κ.λπ.

Απαιτήσεις Λειτουργίας Λογισμικού:

*Διαθέτει λειτουργία σύστασης παραμέτρων, προτείνοντας κατάλληλους αισθητήρες και παραμέτρους βάσει των καθορισμένων πληροφοριών αντικειμένου επιθεώρησης

*Διαθέτει λειτουργία ρύθμισης ευαισθησίας οργάνου, επιτρέποντας βαθμονόμηση χρησιμοποιώντας τυπικά δοκιμαστικά μπλοκ

*Διαθέτει λειτουργία βαθμονόμησης συντελεστή βάθους ελαττώματος, επιτρέποντας τη ρύθμιση συντελεστή βάθους χρησιμοποιώντας μπλοκ αναφοράς

*Διαθέτει λειτουργία ρύθμισης διέγερσης, επιτρέποντας τη ρύθμιση της συχνότητας επιθεώρησης και του επιπέδου διέγερσης βάσει του αντικειμένου επιθεώρησης, με αυτόματη ρύθμιση του κέρδους του οργάνου

*Ο κάθετος άξονας της διεπαφής επιθεώρησης υποστηρίζει εναλλαγή μεταξύ λειτουργίας παρακολούθησης και σταθερής λειτουργίας, ρυθμιζόμενος ανά πάσα στιγμή

*Διαθέτει λειτουργία ζουμ εικόνας επιθεώρησης, επιτρέποντας χειροκίνητο ζουμ και οριζόντια μετατόπιση για προβολή αποτελεσμάτων

*Διαθέτει λειτουργία επαναφοράς εικόνας, επιτρέποντας την επαναφορά με ένα κλικ σε ζουμ ή μετατοπισμένες εικόνες

*Υποστηρίζει λειτουργία επανάληψης εικόνας επιθεώρησης για πολλαπλές αναθεωρήσεις

*Διαθέτει λειτουργία σήμανσης. Κάνοντας κλικ στο κουμπί σήμανσης κατά τη διάρκεια της επιθεώρησης προστίθενται διαχωριστές στην εικόνα επιθεώρησης για τμηματική εμφάνιση σε αναφορές

*Υποστηρίζει λειτουργία μέτρησης ελαττωμάτων. Μετά τον εντοπισμό ενός ελαττώματος, η επιλογή της περιοχής του επιτρέπει τον υπολογισμό του μήκους του ελαττώματος βάσει δεδομένων κωδικοποιητή. Το βάθος του επιφανειακού ανοιχτού ελαττώματος μπορεί να υπολογιστεί βάσει της μεταβολής του σήματος Bx

*Υποστηρίζει προσαρμοσμένες μορφές αναφορών επιθεώρησης και λειτουργία εξαγωγής αναφορών

*Υποστηρίζει προβολή αναφορών επιθεώρησης, εικόνων και δεδομένων από ιστορικά αρχεία έργου

Βασική Διαμόρφωση

Κεντρική Μονάδα: 1 μονάδα

Λογισμικό Απόκτησης και Ανάλυσης Σήματος: 1 σετ

Αισθητήρας Μολυβιού: 1 μονάδα

Τυπικός Αισθητήρας (με κωδικοποιητή): 1 μονάδα

Καλώδιο Σύνδεσης Αισθητήρα: 1 μονάδα

Φορτιστής: 1 σετ

Εγχειρίδιο Χρήσης Οργάνου: 1 σετ

Τεκμηρίωση Ποιότητας: 1 σετ

Θήκη Οργάνου: 1 σετ

Αισθητήρας Τριών Στοιχείων Συστοιχίας: Προαιρετικό
