Εξυπνάκια μετρήσεων πεδίου εναλλασσόμενου ρεύματος (ACFM)
Εφαρμόσιμα υλικά- Φερομαγνητικά και μη-φερομαγνητικά αγωγικά μέταλλα, συμπεριλαμβανομένου του χάλυβα άνθρακα, του ανοξείδωτου χάλυβα, του αλουμινίου κλπ.
Πεδίο εφαρμογής- Ανίχνευση ελαττωμάτων επιφάνειας και πλησίον της επιφάνειας σε μεταλλικές κατασκευές
Εφαρμόσιμα ελαττώματα--- ικανές να ανιχνεύουν αποτελεσματικά ρωγμές στην επιφάνεια και άλλα γραμμικά ελαττώματα
Βαθμός επιθεώρησης---Το μέγιστο βάθος για το χάλυβα άνθρακα είναι 3 mm· για το ανοξείδωτο χάλυβα είναι 5 mm· για το αλουμίνιο είναι 8 mm
Σταθερότητα ανίχνευσης--- Ελάχιστο ποσοστό ανίχνευσης ελαττωμάτων άνω του 90%
Επιτρεπόμενοι τύποι επικάλυψης--- Μη αγωγικές επιχρίσεις όπως μπογιά, εποξυδερφή, άσφαλτος κλπ.
|
Πεδίο της προμήθειας
|
|
Ονομασία εξοπλισμού
|

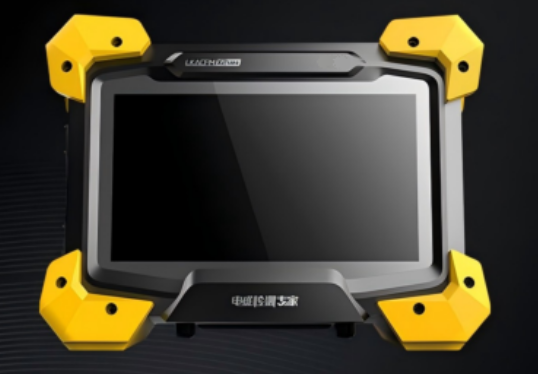

Έξυπνη μέτρηση πεδίου εναλλασσόμενου ρεύματος (ACFM)
Μέσο ελέγχου
|
|
Ποσότητα
|
1 σύνολο
|
|
|
|
Βασικές ικανότητες επιθεώρησης
|
|
Εφαρμόσιμα υλικά
|
Σιδηρομαγνητικά και μη σιδηρομαγνητικά αγωγικά μέταλλα, συμπεριλαμβανομένου του χάλυβα άνθρακα, του ανοξείδωτου χάλυβα, του αλουμινίου κλπ.
|
|
Πεδίο εφαρμογής
|
Ανίχνευση ελαττωμάτων επιφάνειας και σχεδόν επιφάνειας σε μεταλλικές κατασκευές
|
|
Εφαρμόσιμα ελαττώματα
|
Επικεφαλής για την ανίχνευση σχισμών επιφάνειας και άλλων γραμμικών ελαττωμάτων
|
|
Βαθμός επιθεώρησης
|
Το μέγιστο βάθος για το χάλυβα άνθρακα είναι 3 mm· για το ανοξείδωτο χάλυβα είναι 5 mm· για το αλουμίνιο είναι 8 mm
|
|
Ευαισθησία ανίχνευσης
|
Δυνατότητα ανίχνευσης ελαττωμάτων ανοίγματος επιφάνειας μικρότερων από 3*0,5*0,2mm, ικανή να ανιχνεύει ελαττώματα ισοδύναμα με εκείνα του δοκιμαστικού μαγνητικού σωματιδίου (MPI) Α1 15/100
|
|
Σταθερότητα ανίχνευσης
|
Ελάχιστο ποσοστό ανίχνευσης ελαττωμάτων άνω του 90%
|
|
Επιτρεπόμενοι τύποι επικάλυψης
|
Μη αγωγικές επικάλυψεις όπως μπογιά, επωξική ρητίνη, άσφαλτος κλπ.
|
|
Επιτρεπόμενο πάχος επικάλυψης
|
Μέγιστο πάχος επικάλυψης≤5 mm· όταν χρησιμοποιείται με ένα μεγάλο ανιχνευτή κυλινδρικής, μπορεί να επιθεωρήσει επικάλυψη έως και 10 mm πάχους
|
|
Ταχύτητα σάρωσης
|
Μέγιστη ταχύτητα σάρωσης≤60 mm/s, ελάχιστη ταχύτητα σάρωσης > 5 mm/s
|
|
Μπορεί να εκτελέσει επιθεωρήσεις σε θερμοκρασίες έως 500 °C όταν συνδυάζεται με ένα υψηλής θερμοκρασίας ανιχνευτή
|
|
Απαιτήσεις για τα όργανα
|
|
Εμφάνιση
|
7 ιντσών οθόνη πολλαπλής αφής με υποστήριξη φώτων πίσω
|
|
Απόφαση
|
Εικονική οθόνη υψηλής ευκρίνειας, ανάλυση 1280*800
|
|
Μνήμη RAM
|
4GB, επεκτάσιμη σε 8GB
|
|
Αποθήκευση
|
32GB εσωτερική αποθήκευση, επεκτάσιμη έως 128GB
|
|
Λειτουργικό σύστημα
|
Λύσιμο λειτουργικό σύστημα (με βάση τον πυρήνα Linux)
|
|
Διασύνδεση
|
1*USB3.0/USB2.0 θύρα HOST, 1*θύρα τύπου C (μόνο φόρτιση)
|
|
Διασύνδεση δικτύου
|
Υποστηρίζει σύνδεση Wi-Fi· επεκτάσιμη για υποστήριξη 4G dongle
|
|
Διασύνδεση φόρτισης
|
Πύλη τύπου C, ενσωματωμένη με πρωτόκολλο γρήγορης φόρτισης εισόδου/εξόδου FCP, πρωτόκολλο γρήγορης φόρτισης εισόδου/εξόδου AFC, πρωτόκολλο DRP Try. SRC, πρωτόκολλο γρήγορης φόρτισης εισόδου/εξόδου PD3.1, QC2.0/QC3.0/QC3.Πρωτόκολλο ταχείας φόρτισης 0+
|
|
Μέγιστη ισχύς φόρτισης/αφόρτισης:45W
|
Απαιτήσεις λειτουργίας λογισμικού:
1. Διαθέτει λειτουργία συστάσεων παραμέτρων, η οποία προτείνει κατάλληλα ανιχνευτικά και παραμέτρους με βάση τις πληροφορίες για το αντικείμενο ελέγχου.
2. Διαθέτει λειτουργία ρύθμισης της ευαισθησίας του οργάνου, η οποία επιτρέπει τη βαθμονόμηση με τη χρήση τυποποιημένων τεστ
Χαρακτηριστικά λειτουργία βαθμίσματος ελαττωμάτων, η οποία επιτρέπει τη ρύθμιση βαθμίσματος με χρήση τεστ αναφοράς
3. Διαθέτει λειτουργία ρύθμισης διέγερσης, η οποία επιτρέπει τη ρύθμιση της συχνότητας ελέγχου και του επιπέδου διέγερσης με βάση το αντικείμενο ελέγχου, με αυτόματη ρύθμιση του κέρδους μέσου
4. Ελέγχου διεπαφής κάθετος άξονας υποστηρίζει τη μετάβαση μεταξύ της λειτουργίας παρακολούθησης και της σταθερής λειτουργίας, ρυθμιζόμενη ανά πάσα στιγμή
5. Διαθέτει λειτουργία μεγέθυνσης εικόνας επιθεώρησης, επιτρέποντας χειροκίνητη μεγέθυνση και οριζόντια σύρση για προβολή αποτελεσμάτων
6. Διαθέτει λειτουργία επαναφοράς εικόνας, επιτρέποντας την επαναφορά με ένα κλικ εικόνων που έχουν μεγεθύνει ή σύρουν
7. Υποστηρίζει λειτουργία επανάληψης εικόνας ελέγχου για πολλαπλές αναθεωρήσεις
8. Χαρακτηριστικά λειτουργία σήμανσης. Κάντε κλικ στο κουμπί σήμανσης κατά τη διάρκεια της επιθεώρησης προσθέτει διαχωριστές στην εικόνα επιθεώρησης για τη διαχωρισμένη εμφάνιση στις εκθέσεις
9. Υποστηρίζει τη λειτουργία μεγέθους ελαττώματος. Μετά την αναγνώριση ενός ελαττώματος, η επιλογή της περιοχής του επιτρέπει τον υπολογισμό μήκους ελαττώματος με βάση τα δεδομένα κωδικοποιητή.Το βάθος ελαττώματος ανοίγματος επιφάνειας μπορεί να υπολογιστεί με βάση τη διακύμανση του σήματος Bx
10. Υποστηρίζει τις μορφές αναφορών ελέγχου προσαρμοσμένων και τη λειτουργία εξαγωγής αναφορών
11. Υποστηρίζει την προβολή εκθέσεων επιθεώρησης, εικόνων και δεδομένων από ιστορικά αρχεία έργων
Βασική διαμόρφωση
Μονάδα υποδοχής: 1 μονάδα
Λογισμικό απόκτησης και ανάλυσης σήματος: 1 σύνολο
Ψηλίδα: 1 μονάδα
Πρότυπο ανιχνευτικό (με κωδικοποιητή):1 μονάδα
Καλώδιο σύνδεσης ανιχνευτή: 1 μονάδα
Φορτιστή: 1 σύνολο
Εγχειρίδιο χρήστη του προϊόντος: 1 σύνολο
Πληροφορίες ποιότητας: 1 σύνολο
Κουτί οργάνων: 1 σύνολο
Έλεγχος συστοιχίας τριών στοιχείων: προαιρετικό
Απαιτήσεις για τα όργανα
Μέγιστος χρόνος λειτουργίας:16 ώρες
Διάμετροι υποδοχής: 225mm* 172mm*76mm
Βάρος: < 2,1 kg
Θερμοκρασία λειτουργίας: -10 °C έως 40 °C
Υγρασία λειτουργίας:<90% σχετική υγρασία του αέρα
Απαιτήσεις λειτουργίας του υλικού
1. Υποστηρίζει πολλαπλούς τύπους ανιχνευτών, συμπεριλαμβανομένων των ανιχνευτών μολύβι και πρότυπο ανιχνευτή
2. Υποστηρίζει συμβατικές ανιχνευτές συστοιχίας πολλαπλών στοιχείων (προαιρετική)
3. Υποστηρίζει ανιχνευτή υψηλής θερμοκρασίας με λειτουργία συγχρονικής αντιστάθμισης θερμοκρασίας (προαιρετικό)
4. Υποστηρίζει κωδικοποιητή για την καταγραφή σε πραγματικό χρόνο της χωρικής μετατόπισης κατά την επιθεώρηση
5. Μπορεί να εμφανίσει την προβολή σχεδίου σήματος Bx, την προβολή σχεδίου σήματος Bz, το διάγραμμα πεταλούδας και το διάγραμμα κλίσης
6. Υποστηρίζει ρυθμιζόμενη συχνότητα επιθεώρησης, εύρος 1kHz-10kHz
7. Υποστηρίζει ρυθμιζόμενη ένταση σήματος, είτε αυτόματη είτε χειροκίνητη ρύθμιση
8. Υποστηρίζει την εναλλαγή με θερμότητα των ανιχνευτών, επιτρέποντας αλλαγές ανιχνευτών κατά τη διάρκεια της επιθεώρησης
9. Υποστηρίζει θερμή ανταλλαγή και αποσύνδεση του κωδικοποιητή
10. Υποστηρίζει τη λειτουργία κουμπιού ανίχνευσης: Τα κουμπιά στον ανίχνευση μπορούν να ελέγχουν τις λειτουργίες σαρώσης λογισμικού (π.χ. εκκίνηση, διακοπή, ανανέωση)
