Δείκτης μαγνητικού πεδίου με μετρητή πίεσης που επαληθεύει γρήγορα την κατεύθυνση της μαγνητικής ροής στην επιφάνεια

Ενδείκτης Μαγνητικού Πεδίου Pie Gauge

Επισκόπηση

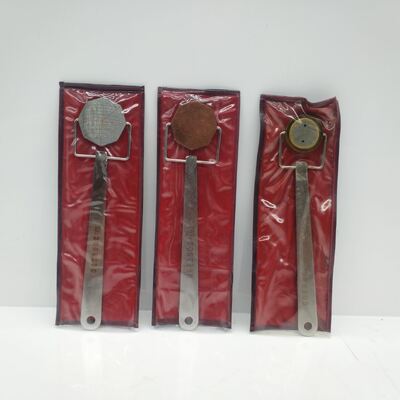

Το Pie Gauge είναι ένα εργαλείο για τη γρήγορη επαλήθευση της κατεύθυνσης της μαγνητικής ροής σε μια επιφάνεια. Είναι κατασκευασμένο από οκτώ σιδηρομαγνητικά τμήματα, κολλημένα σε ένα ενιαίο κομμάτι, παρέχοντας ένα μοτίβο αστεριού από μη σιδηρομαγνητικές ασυνέχειες. Οι οκτώ γραμμικές ασυνέχειες παρέχουν ενδείξεις προς όλες τις κατευθύνσεις. Συνήθως χρησιμοποιείται με ξηρές σκόνες για επιθεώρηση με ζυγό, το Pie Gauge μπορεί να κρατηθεί σε οποιαδήποτε γωνία και θα παράγει ενδείξεις κάθετες στην κατεύθυνση της μαγνητικής ροής. Μη σιδηρομαγνητική λαβή με άρθρωση.

Συμμορφώνεται με τις απαιτήσεις ASME BPVC Section V Article 7, ASTM A275, ASTM E709, ASTM E1444 και ASTM E3024.

Οδηγίες

Τοποθετήστε το pie gauge όσο το δυνατόν πιο επίπεδα στην επιφάνεια δοκιμής με τα ορατά τμήματα πίτας να κοιτούν προς τα κάτω. Μαγνητίστε την επιφάνεια και εφαρμόστε μαγνητικά σωματίδια. Οι ενδείξεις θα σχηματιστούν κατά μήκος γραμμών που διασχίζουν την κατεύθυνση της μαγνητικής ροής. Οι ενδείξεις κάθετες στη μαγνητική ροή θα είναι ισχυρότερες και πιο καλά καθορισμένες από τις ενδείξεις υπό γωνία. Δεν θα σχηματιστούν ενδείξεις παράλληλες (στην ίδια ευθεία) με τη μαγνητική ροή. Σημείωση: το pie gauge δεν υποδεικνύει την ισχύ του μαγνητικού πεδίου.
