Ηλεκτρονικό εξοπλισμό δοκιμής μαγνητικών σωματιδίων HCDX-IISC

Εξοπλισμός Ελέγχου Μαγνητικών Σωματιδίων HCDX-IISC AC220V Ανιχνευτής Επιφανειακών Ρωγμών Σιδηρομαγνητικών Εργασιών για Συγκολλήσεις Χυτεύματα Σφυρήλατα

Εισαγωγή:

Ο σύνθετος ανιχνευτής ατελειών μαγνητικών σωματιδίων HCDX-IISC υιοθετεί σιλικονούχο διακόπτη χωρίς επαφή, με χαμηλό θόρυβο, ισχυρή μαγνητική δύναμη, μεγάλη διάρκεια ζωής και απλή λειτουργία, κατάλληλος για χρήση στο πεδίο και στο εργαστήριο. Το όργανο υιοθετεί συνδυασμένη διαμόρφωση και οι χρήστες μπορούν να επιλέξουν ελεύθερα τον ανιχνευτή ανάλογα με τις ανάγκες τους. Ο ανιχνευτής τύπου Α, D, E, O μπορεί να διαμορφωθεί σύμφωνα με τις απαιτήσεις του χρήστη.

Η σειρά HCDX-IISC διαθέτει λειτουργία απαμαγνήτισης και ρυθμιζόμενο ρεύμα.

Ένας μικροελεγκτής 8-bit χρησιμοποιείται ως ελεγκτής από αυτόν τον ανιχνευτή ατελειών μαγνητικών σωματιδίων (με το κύκλωμα ελεγχόμενο από φάση), και η συνεχής ρύθμιση του μαγνητικού ρεύματος μπορεί να πραγματοποιηθεί μέσω της ακριβούς συλλογής του σήματος διέλευσης από το μηδέν της τάσης AC και του σήματος ρύθμισης του ρεύματος. Επιπλέον, είναι εξοπλισμένος με τη λειτουργία απαμαγνήτισης. Η λειτουργία απαμαγνήτισης μπορεί να ενεργοποιηθεί αφού επιλεγεί η λειτουργία απαμαγνήτισης και πατηθεί το κουμπί σκανδάλης. Επιπλέον, το πρόγραμμα του μικροελεγκτή μπορεί να απολαμβάνει δωρεάν αναβαθμίσεις εφ' όρου ζωής, και ο ανιχνευτής τύπου Α, D, E, O μπορεί να διαμορφωθεί σύμφωνα με τις απαιτήσεις του χρήστη.

Όλες οι προαιρετικές παράμετροι ανιχνευτών:

Εφαρμογή:

Χρησιμοποιείται κυρίως για την ανίχνευση επιφανειακών και κοντά στην επιφάνεια ρωγμών σιδηρομαγνητικών εργασιών.

Δοχεία πίεσης λέβητα, χαλύβδινες κατασκευές, σφυρήλατα, χυτεύματα, συγκολλημένα μέρη, κατεργασμένα μέρη, κ.λπ.

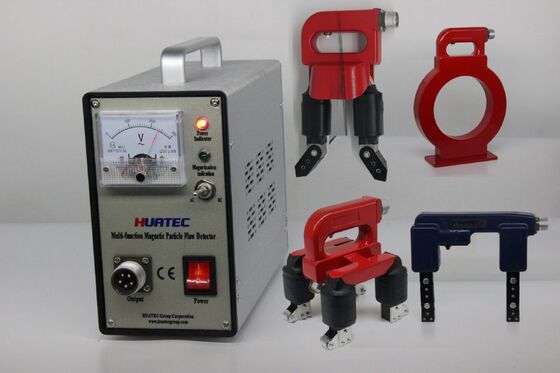

Εισαγωγή των τυπικών ανιχνευτών για το μοντέλο HCDX-IISC:

Ανιχνευτής τύπου D (ηλεκτρομαγνητικός ανιχνευτής ζυγού): εξοπλισμένος με κινητές αρθρώσεις, μπορεί να μαγνητίσει και να ανιχνεύσει την επιφάνεια της εργασίας.

Ανιχνευτής τύπου Α (ανιχνευτής πετάλου): κατάλληλος για όλους τους τύπους συγκολλήσεων φιλέτου, εσωτερικές και εξωτερικές γωνίες μεγάλων εργασιών για τοπική επιθεώρηση μαγνήτισης, εξοπλισμένος με φώτα εργασίας.

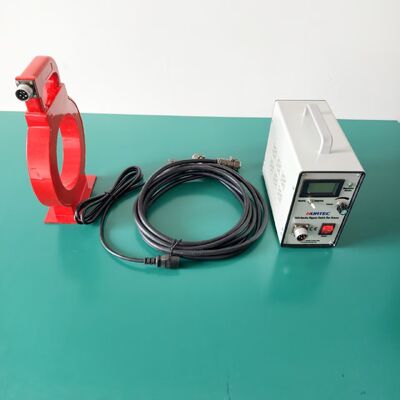

Ανιχνευτής τύπου Ο (πηνίο τύπου δακτυλίου): είναι κατάλληλος για την ανίχνευση περιφερειακών ρωγμών της εργασίας και είναι πολύ ευαίσθητος σε ρωγμές που προκαλούνται από κόπωση της εργασίας. Επιπλέον, μπορεί να απαμαγνητίσει την εργασία με μακρινή μέθοδο.

Ανιχνευτής τύπου Ε (ανιχνευτής περιστρεφόμενου μαγνητικού πεδίου): πραγματοποιεί ολοκληρωμένη ανίχνευση ατελειών για όλους τους τύπους ευθύγραμμων συγκολλήσεων, περιφερειακών συγκολλήσεων, συγκολλήσεων με εγκοπή και επίπεδων και καμπύλων επιφανειών με μεγάλα γεωμετρικά σχήματα. Ο ανιχνευτής είναι εξοπλισμένος με τροχούς, που διευκολύνουν τη λειτουργία και αυξάνουν την ταχύτητα. Ο ανιχνευτής είναι εξοπλισμένος με φώτα εργασίας για εύκολη παρατήρηση.

Τεχνικές παράμετροι:

Τροφοδοτικό: AC 220V ± 10% 50HZ 5A

Έξοδος: AC 38V 10A

Οι ανιχνευτές τύπου Α.Δ.Ε.Ο είναι προαιρετικοί και διαθέσιμοι

Ταχύτητα επιθεώρησης: ≥6 m/min

Αύξηση θερμοκρασίας ανιχνευτή: ≤60℃

Ρυθμός λειτουργίας: συνιστάται η μακροχρόνια συνεχής λειτουργία: χρόνος μαγνήτισης ≤3 δευτερόλεπτα, χρόνος κενού ≥5 δευτερόλεπτα

Βάρος: περίπου 6.5Kg (κύρια μονάδα)

Μέγεθος ελεγκτή: 95x45x75mm (Μ*Π*Υ)

Μέγεθος θήκης μεταφοράς: 170x140x70mm (Μ*Π*Υ)

Τυπική παράδοση:

Κύρια μονάδα HCDX-IISC  1

Ανιχνευτής ζυγού τύπου D 1

Ανιχνευτής τύπου Α     1

Ανιχνευτής τύπου Ε     1

Ανιχνευτής τύπου Ο     1

Το καλώδιο τροφοδοσίας    1

Το καλώδιο ανιχνευτή    1

Τυπικό δείγμα 1

Εγχειρίδιο λειτουργίας  1

Πιστοποιητικό        1

Προαιρετικά αξεσουάρ:

Ανιχνευτής τύπου Α

Ανιχνευτής Ο

Ανιχνευτής Ε

Ανιχνευτής D

Νεκρό βάρος

Δείγμα δοκιμής

Υπεριώδες φως
