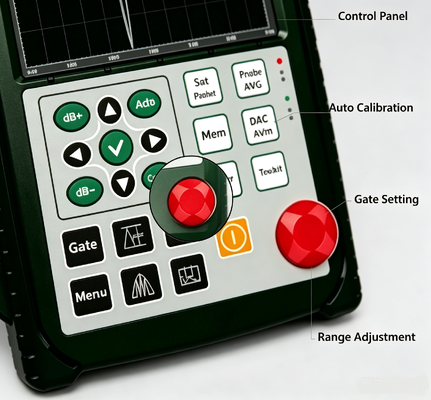

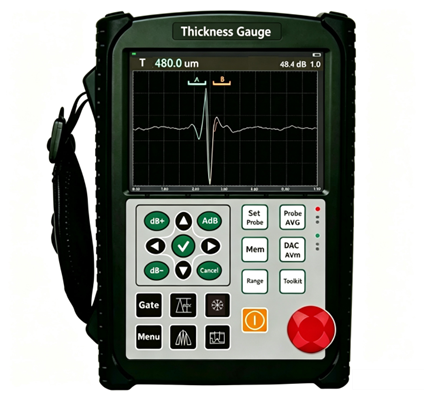

Ανιχνευτής Ελαττωμάτων Υπερήχων TG-UT10 Waveform Multimode & Μετρητής Πάχους Ανάλυσης 0,001mm, Αδιάβροχος IP65, Ελεγκτής NDT
★Πλήρεις οδηγίες στην οθόνη και αλληλεπιδράσεις καθοδηγούμενες από παράθυρα διαλόγου για βαθμονόμηση ανιχνευτή και άλλες λειτουργίες. Δεν απαιτείται χειροκίνητος οδηγός.
★Ρυθμός επανάληψης: ρυθμιζόμενος από 16Hz έως 10000Hz για σάρωση υψηλής ταχύτητας.
★Εξαιρετικά υψηλός λόγος σήματος προς θόρυβο παρέχει καθαρά, σταθερά κυματομορφές. Ειδικός σχεδιασμός κατά των παρεμβολών επιτρέπει αξιόπιστη λειτουργία σε δύσκολες συνθήκες εργασίας.
★Δειγματοληψία υψηλής ταχύτητας 12-bit AD. Συμβατό με ανιχνευτές 15 MHz για ανίχνευση μικροσκοπικών ελαττωμάτων με ανώτερη ευαισθησία και ανάλυση.
★Περίβλημα με βαθμολογία IP65 κατασκευασμένο από σύνθετο κράμα-σιλικόνης. Ανθεκτικό, αδιάβροχο και ανθεκτικό στη σκόνη.
★Έως 10 ώρες συνεχούς λειτουργίας με μία φόρτιση μπαταρίας.
★Ανάλυση μέτρησης έως 0,001 mm. Ελάχιστο μετρήσιμο πάχος: 0,15 mm (χάλυβας), 0,05 mm (πλαστικό). Ικανό για αποτελεσματική μέτρηση μέσω επιστρώσεων.
Τεχνικές Προδιαγραφές
|
Στοιχείο
|
Προδιαγραφή
|
|
Εύρος Ανίχνευσης
|
0,15 mm ~ 10 m (διαμήκης κύμα σε χάλυβα). Λειτουργία μετάδοσης έως 30 m (επεκτάσιμη)
|
|
Εύρος Ταχύτητας Ήχου
|
100 ~ 20000 m/s
|
|
Ρυθμός Επανάληψης Παλμού
|
10-3000 Hz, ρυθμιζόμενος
|
|
Δυναμικό Εύρος
|
≥38 dB
|
|
Σφάλμα Κάθετης Γραμμικότητας
|
≤1,5%
|
|
Σφάλμα Οριζόντιας Γραμμικότητας
|
≤0,2%
|
|
Ανάλυση
|
>40 dB (ανιχνευτής 5P14)
|
|
Περιθώριο Ευαισθησίας
|
>66 dB (Φ2 οπή με επίπεδο πυθμένα σε βάθος 200 m)
|
|
Ψηφιακή Καταστολή
|
0-80%, χωρίς να επηρεάζεται η γραμμικότητα ή το κέρδος
|
|
Τύποι Ανιχνευτών
|
Ανιχνευτής ευθείας δέσμης, κρυσταλλικός ανιχνευτής, ανιχνευτής διείσδυσης
|
|
Πύλες
|
Πύλη εισόδου, πύλη απώλειας ηχούς. Λειτουργίες μονής πύλης / διπλής πύλης
|
|
Συναγερμός
|
Συναγερμός βομβητή, συναγερμός φωτεινής ένδειξης
|
|
Τροφοδοσία
|
DC 9 V
|
|
Διάρκεια Μπαταρίας
|
10 ώρες
|
|
Διαστάσεις
|
250 × 165 × 40 mm
|
|
Βάρος
|
1,0 kg
|
|
Θερμοκρασία Λειτουργίας
|
-10 ℃ ~ 50 ℃Συνεχώς ρυθμιζόμενο εντός 0,03-0,51 μs για αντιστοίχιση ανιχνευτών διαφορετικών συχνοτήτων20% -95% RHΠλάτος ΠαλμούΣυνεχώς ρυθμιζόμενο εντός 0,03-0,51 μs για αντιστοίχιση ανιχνευτών διαφορετικών συχνοτήτων
|
|
Απόσβεση Ανιχνευτή
|
50 Ω, 100 Ω, 150 Ω, 400 Ω προαιρετικά για ποικίλες απαιτήσεις ευαισθησίας και ανάλυσης
|
|
Σκληρό Υλικό Δειγματοληψίας σε Πραγματικό Χρόνο
|
Μετατροπέας AD υψηλής ανάλυσης 12-bit, ρυθμός δειγματοληψίας 400 MHz για εξαιρετικά αυθεντική αναπαραγωγή κυματομορφών
|
|
Λειτουργίες Ανίχνευσης
|
Θετικό ημι-κύμα, αρνητικό ημι-κύμα, πλήρες κύμα, ανίχνευση RF
|
|
Συχνότητα Ανιχνευτή
|
0,2 MHz ~ 15 MHz
|
|
Ανάγνωση Πύλης
|
Επιλογή ανάγνωσης μονής πύλης / διπλής πύλης. Ανάγνωση μέγιστης τιμής εντός πύλης
|
|
Συνολικό Κέρδος
|
110 dB. Επιλογές βημάτων: 0,1 dB, 1 dB, 2 dB, 6 dB
|
|
Σύνδεσμος
|
BNC / LEMO προαιρετικά
|
|
1
|
|
|
Κύριες Λειτουργίες
|
•
|
|
|
Αυτόματη βαθμονόμηση με ένα άγγιγμα
|
•Μέτρηση πάχους υψηλής ακρίβειας: μέγιστη ανάλυση 0,001 mm. Επαναλαμβανόμενη ανάλυση ±0,002 mm
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΑυτόματο κέρδος, περίγραμμα ηχούς και λειτουργίες συγκράτησης κορυφής για βελτίωση της αποδοτικότητας επιθεώρησης
Ένας τυπικός ανιχνευτής μέτρησης πάχους500 ανεξάρτητα κανάλια μέτρησης πάχους (επεκτάσιμα)
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΑποθήκευση και αναπαραγωγή έως 1000 κυματομορφών σάρωσης Α και συνόλων δεδομένων (επεκτάσιμα). Εξαγωγή αναφορών επιθεώρησης σε μορφή PDF. Αναφορές ορατές χωρίς ειδικό λογισμικό PC
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΥποστήριξη εξωτερικής μονάδας μνήμης USB. Τα εσωτερικά αποθηκευμένα δεδομένα μπορούν να εξαχθούν ανά πάσα στιγμή. Απεριόριστη αποθήκευση αρχείων επιθεώρησης μέσω εξωτερικής μονάδας USB
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΡυθμιζόμενο πλάτος και πλάτος παλμού εκπομπής
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΥψηλής απόδοσης φιλική προς το περιβάλλον μπαταρία ιόντων λιθίου. Έως 10 ώρες συνεχούς λειτουργίας για τυπική διαμόρφωση
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΡολόι πραγματικού χρόνου: ημερομηνία και ώρα επιθεώρησης σημειώνονται και αποθηκεύονται με τα δεδομένα
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΨηφιακή καταστολή χωρίς επίδραση στο κέρδος και τη γραμμικότητα
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΑντιστάθμιση κέρδους: αντισταθμίζει την εξασθένηση dB που προκαλείται από τραχιές επιφάνειες, επιθεώρηση μεγάλων αποστάσεων σε παχιά τεμάχια εργασίας και άλλους παράγοντες
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΑνάλυση ακολουθίας ηχούς
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΠάγωμα / ξεπάγωμα οθόνης
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΓέμισμα κυματομορφής
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΈνδειξη κατάστασης μπαταρίας
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΣήμα λήψης
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΧρωματική σήμανση κυματομορφής εντός πύλης
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΜεγέθυνση πύλης
Ένας τυπικός ανιχνευτής μέτρησης πάχουςΤυπικά Αξεσουάρ
Ένας τυπικός ανιχνευτής μέτρησης πάχους
