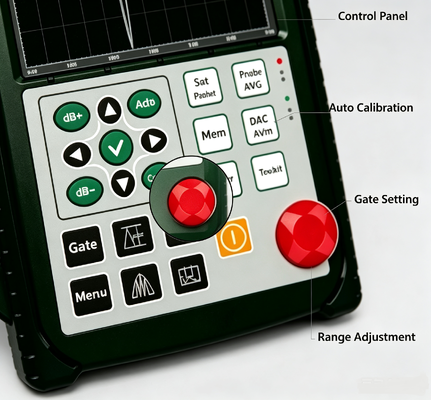

TG‐UT10 Φορητή πολυλειτουργική υπερηχητική ανίχνευση ελαττωμάτων Δέκτης μετρητή 12 bit Δείγματα υψηλής ταχύτητας A-Scan B-Scan Σχήμα κύματος
★Πλήρης διαδικασία προειδοποιήσεων στην οθόνη και καθοδηγούμενες αλληλεπιδράσεις διαλόγου για την βαθμονόμηση του ανιχνευτή και άλλες λειτουργίες· δεν απαιτείται χειροκίνητη αναφορά.
★Ταχύτητα επανάληψης: ρυθμιζόμενη από 16Hz έως 10000z για σάρωση υψηλής ταχύτητας.
★Η εξαιρετικά υψηλή αναλογία σήματος-θόρυβου παρέχει καθαρές, σταθερές μορφές κυμάτων.
★12bit υψηλής ταχύτητας δειγματοληψία AD. Συμβατό με ανιχνευτές 15 MHz για την ανίχνευση μικροσκοπικών ελαττωμάτων με ανώτερη ευαισθησία και ανάλυση.
★Κεφάλαιο IP65 κατασκευασμένο από σύνθετο κράμα πυριτίου· ανθεκτικό, αδιάβροχο και αδιάβροχο.
★Μέχρι 10 ώρες συνεχούς λειτουργίας με ενιαία φόρτιση μπαταρίας.
★Ανάλυση μετρήσεων έως 0,001 mm. Ελάχιστο μετρήσιμο πάχος: 0,15 mm (χάλυβας), 0,05 mm (πλαστικού). Δυνατότητα αποτελεσματικής μέτρησης μέσω στρωμάτων επικάλυψης.
Τεχνικές προδιαγραφές
|
Άρθρο
|
Προδιαγραφές
|
|
Πεδίο ανίχνευσης
|
0.15 mm ~ 10 m (μήκους κύματος σε χάλυβα)
|
|
Πεδίο ταχύτητας ήχου
|
100 ~ 20000 m/s
|
|
Ποσοστό επανάληψης παλμού
|
10-3000 Hz, ρυθμιζόμενο
|
|
Δυναμικό εύρος
|
≥ 38 dB
|
|
Λάθος κάθετης γραμμικότητας
|
≤1,5%
|
|
Λάθος οριζόντιας γραμμικότητας
|
≤ 0,2%
|
|
Απόφαση
|
> 40 dB (5P14 ανιχνευτής)
|
|
Περιορισμός ευαισθησίας
|
> 66 dB (Φ2 τρύπα επίπεδου βυθού σε βάθος 200 mm)
|
|
Ψηφιακή καταστολή
|
0-80%, χωρίς να επηρεάζεται η γραμμικότητα ή το κέρδος
|
|
Τύποι ανιχνευτών
|
Έλεγχος ευθείας δέσμης, κρυστάλλινος ελεγχός, ανιχνευτής διείσδυσης
|
|
Πύλες
|
Πύλη εισόδου, πύλη απώλειας ηχώ· μονοπύλη / διπλή πύλη
|
|
Ασφάλεια
|
Προειδοποιητικό σήμα, σήμα δείκτη LED
|
|
Ηλεκτρική τροφοδοσία
|
Συνεχή 9 V
|
|
Διάρκεια ζωής της μπαταρίας
|
10 ώρες
|
|
Μέγεθος
|
250 × 165 × 40 mm
|
|
Βάρος
|
10,0 kg
|
|
Θέρμανση λειτουργίας
|
-10°C~ 50 °C
|
|
Σχετική υγρασία
|
20 - 95% RH
|
|
Άμβλεια παλμού
|
100 V, 200 V, 300 V, 400 V, 500 V επιλέξιμα· ευρεία συμβατότητα με ανιχνευτές
|
|
Διάμετρος παλμού
|
Συνεχή ρύθμιση εντός 0,03 - 0,51 μs για να ταιριάζουν οι ανιχνευτές διαφορετικών συχνοτήτων
|
|
Αμβλύνσεις ανιχνευτών
|
50 Ω, 100 Ω, 150 Ω, 400 Ω προαιρετικά για διαφορετικές απαιτήσεις ευαισθησίας και ανάλυσης
|
|
Δείγματα σε πραγματικό χρόνο για υλικό
|
Μετατροπέας AD υψηλής ανάλυσης 12 bit, ρυθμός δειγματοληψίας 400 MHz για αυθεντική αναπαραγωγή μορφής κύματος
|
|
Τρόποι ανίχνευσης
|
Διάγνωση θετικού μισού κύματος, αρνητικού μισού κύματος, πλήρους κύματος, ραδιοσυχνοτήτων
|
|
Συχνότητα ανάλυσης
|
0.2 MHz ~ 15 MHz
|
|
Διάβασμα πύλης
|
Διάλεξιμη ανάγνωση μονοπύλης / διπλής πύλης· ανάγνωση κορυφαίας τιμής εντός της πύλης
|
|
Συνολικό κέρδος
|
110 dB· επιλογές βήματος: 0,1 dB, 1 dB, 2 dB, 6 dB
|
|
Συνδετήρας
|
Δικαιούχος BNC / LEMO
|
1 Βασικές λειτουργίες
• Αυτόματη βαθμονόμηση με μία επαφή
• Μέτρηση πάχους υψηλής ακρίβειας: μέγιστη ανάλυση 0,001 mm· επαναλαμβανόμενη ανάλυση ±0,002 mm
• Λειτουργίες αυτόματης αύξησης, περιφράγματος ηχώ και στάσης κορυφής για τη βελτίωση της αποτελεσματικότητας της επιθεώρησης
• 500 ανεξάρτητα κανάλια μέτρησης πάχους (εκτεταζόμενα)
• Αποθήκευση και αναπαραγωγή κυματομορφών και συνόλων δεδομένων σάρωσης έως 1000 A (επεκτάσιμα) · εξαγωγή εκθέσεων επιθεώρησης σε μορφή PDF· αναφορές προβάσιμες χωρίς ειδικό λογισμικό υπολογιστή
• Εσωτερικά αποθηκευμένα δεδομένα μπορούν να εξάγονται ανά πάσα στιγμή, απεριόριστη αποθήκευση αρχείων ελέγχου μέσω εξωτερικού USB drive
• Ρυθμιζόμενο πλάτος και πλάτος παλμού μετάδοσης
• Η μπαταρία ιόντων λιθίου υψηλής απόδοσης, φιλική προς το περιβάλλον· έως 10 ώρες συνεχούς λειτουργίας για την τυποποιημένη διαμόρφωση
• Ρυθμικό ρολόι: ημερομηνία και ώρα επιθεώρησης με σφραγίδα και αποθηκευμένα με δεδομένα
• Ψηφιακή καταστολή χωρίς αντίκτυπο στην απόδοση και τη γραμμικότητα
• Αντιστάθμιση του κέρδους: αντιστάθμιση της εξασθένισης dB που προκαλείται από τραχιά επιφάνειες, επιθεώρηση μεγάλης εμβέλειας σε παχιά κομμάτια εργασίας και άλλους παράγοντες
• Ανάλυση ακολουθίας ηχώ
• Παγώσιμο οθόνης / ξεπαγώσιμο
• Πλήρωση κυματικής μορφής
• Δείκτης κατάστασης μπαταρίας
• Σημαντικό λήψης
• Χρωματική σήμανση κυματικής μορφής μέσα στις πύλες
• Μεγέθυνση πύλης
2 Τυποποιημένα εξαρτήματα
Ένα πρότυπο ανιχνευτή μέτρησης πάχους
