Μπλοκ αναφοράς διεισδυτικού τύπου 2 DPI από ανοξείδωτο χάλυβα με επίστρωση νικελίου-χρωμίου και ελαττώματα αστεριού

Μπλοκ Ελέγχου Δοκιμής Διεισδυτικού Υλικού Τύπου 2 από Ανοξείδωτο Ατσάλι με Επινικέλωση και Επιχρωμίωση με Τεχνητές Ατέλειες σε Σχήμα Αστεριού

Το ISO 3452-3: 2013 περιγράφει δύο τύπους μπλοκ αναφοράς - Τα μπλοκ αναφοράς τύπου 2 είναι για την τακτική αξιολόγηση της απόδοσης του συστήματος Διεισδυτικού Υλικού (DPI).

Το μπλοκ αναφοράς τύπου 2 είναι κατασκευασμένο από ανοξείδωτο ατσάλι επιμεταλλωμένο με ένα στρώμα νικελίου και στη συνέχεια ένα σκληρό κράμα χρωμίου.

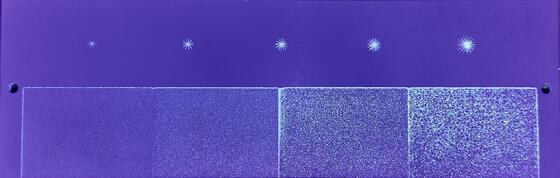

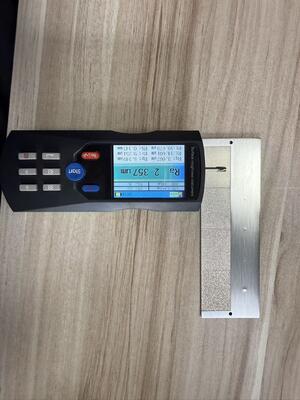

Πέντε τεχνητές ατέλειες σε σχήμα αστεριού με διαμέτρους που κυμαίνονται από 3,0 έως 5,5 mm έχουν παραχθεί σε αυτό το στρώμα, με τις πέντε ατέλειες να είναι ομοιόμορφα τοποθετημένες σύμφωνα με τα μεγέθη τους. Για την αξιολόγηση της δυνατότητας έκπλυσης*, το μπλοκ αναφοράς τύπου 2 περιλαμβάνει τέσσερις παρακείμενες περιοχές με τραχύτητες R = 2,5 μm, 5 μm, 10 μm και 15 μm. Με τη μικρότερη ατέλεια να βρίσκεται δίπλα στην περιοχή που παρουσιάζει τη μικρότερη τραχύτητα.

Σημείωση: Διάμετρος των πέντε περιοχών ρωγμών σε mm, ανοχή ±10%

Το πενταστέφανο δοκιμαστικό κομμάτι από ανοξείδωτο ατσάλι με επιχρωμίωση είναι δοκιμαστικό κομμάτι τύπου ΙΙ της σειράς ανίχνευσης ελαττωμάτων με διεισδυτικό υλικό. Παράγεται σύμφωνα με τα πρότυπα GB/T18851-2008 και EN ISO3452-3:2013. Πέρασε την εθνική βιομηχανική αξιολόγηση τον Δεκέμβριο του 2002. Το μπλοκ δοκιμής πληροί τις απαιτήσεις των προτύπων GB/T18851-2008, EN ISO3452 και ASME. Η πραγματική μετρημένη τιμή της τεχνητής ατέλειας βασίζεται στο πιστοποιητικό ISO 10474 ή EN 10204 τύπου 3.1.

Για τη μέτρηση των διαμέτρων χρησιμοποιήθηκε φθορίζον διεισδυτικό υλικό επιπέδου 2, νερό και ξηρό αναπτυξιακό, και διεισδυτικό υλικό χρωματικής αντίθεσης επιπέδου 2. (Ενημέρωση με την πραγματική κατάσταση, χρησιμοποιήθηκε ο βαθμός υλικού)
