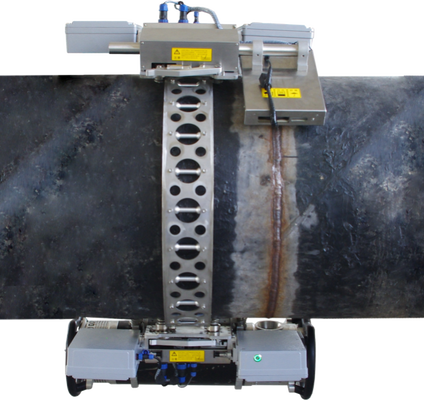

Το σύστημα ψηφιακής απεικόνισης HDR-01 περιλαμβάνει απομακρυσμένο υπολογιστή, τροχόσπιτο DR Imaging Board, τροχόσπιτο εξωτερικής μηχανής ακτινογραφίας, εσωτερικό σύστημα διαδρομής αγωγού λήψης και άλλα συστήματα
Το σύστημα μπορεί να παρουσιάσει οπτικά τα αποτελέσματα της επιθεώρησης των συγκόλλησης αγωγών στον υπολογιστή σε πραγματικό χρόνο και είναι χρήσιμο για τους χειριστές να κρίνουν τα αποτελέσματα της επιθεώρησης επί τόπου.τα αποτελέσματα των δοκιμών επί τόπου μπορούν να ανακτηθούν εξ αποστάσεωςΤο σύστημα μπορεί να εκτυπώσει απευθείας τις πληροφορίες θέσης και τοποθεσίας του χώρου, την ώρα, την ώρα, την ώρα, την ώρα, την ώρα, την ώρα, την ώρα, την ώρα, την ώρα.τον αριθμό θύρας συγκόλλησης του χώρου εργασίας, και κάποιες σχετικές πληροφορίες για την εικόνα χωρίς τροποποίηση, αποφεύγοντας εντελώς τον ύποπτο για απάτη.
Το σύστημα αποτελείται από τα ακόλουθα μέρη: απομακρυσμένο υπολογιστή, φορτηγό πίνακα απεικόνισης DR, εξωτερικό φορτηγό μηχανής ακτινογραφίας, εσωτερικό σύστημα σάρωσης σωλήνων λήψης και άλλα συστήματα.Μέσω του ασύρματου τοπικού δικτύου, ο έλεγχος και η απόκτηση (διαβίβαση) του χάρτη μπορούν να ολοκληρωθούν ταυτόχρονα.Το προσωπικό μπορεί να ελέγχει από απόσταση τον υπολογιστή για να ολοκληρώσει την επιθεώρηση της συγκόλλησης αγωγού και να αποθηκεύσει την αρχική εικόνα για ανάκτηση και επίπεδη ταινίαΗ εικόνα του συστήματος είναι σαφής και η διπλή αξιολόγηση πληροί πλήρως και υπερβαίνει τις απαιτήσεις των εθνικών προτύπων.
Σύνθεση του εξοπλισμού
Το σύστημα αποτελείται από δύο μέρη: εξοπλισμό πυροβολισμού μέσα στον σωλήνα και εξοπλισμό πυροβολισμού έξω.
Σύνθεση εσωτερικού εξοπλισμού πυροβολισμού:
Υψηλής συχνότητας ελκυστικό σωλήνα ακτίνων Χ, ελκυστικό εξωτερικού τοιχώματος σωλήνα (που φέρνει ανιχνευτή επίπεδης οθόνης, κεντρικό δρομολογητή, κάτω PLC υπολογιστή), ανιχνευτή επίπεδης οθόνης DR,Εργασιακός σταθμός υπολογιστών (λογισμικό ψηφιακής λήψης και επεξεργασίας εικόνων).
Σύνθεση εξοπλισμού πυροβολισμού εξωτερικού:
Αεροδρόμιο εξωτερικού τοίχου αναρριχητικό αυτοκίνητο (που μεταφέρει ανιχνευτή επίπεδης επιφάνειας, κεντρικό δρομολογητή, IP10 χαμηλότερο PLC υπολογιστή), DR ανιχνευτή επίπεδης επιφάνειας,αγωγός εξωτερικού τοίχου αναρριχητικό αυτοκίνητο (κατευθυνσιακή γεννήτρια υψηλής συχνότητας ακτίνων Χ), βοηθητικός δρομολογητής, χαμηλότερος υπολογιστής PLC IP11), φορητός προσαρμογός ελέγχου υψηλής συχνότητας, καλώδιο δεδομένων, καλώδιο ρεύματος, σταθμός εργασίας υπολογιστή (λογισμικό ψηφιακής λήψης εικόνας και επεξεργασίας),Εργασιακός σταθμός υπολογιστών (λογισμικό ψηφιακής λήψης και επεξεργασίας εικόνων).
Κατάλογος διαμορφώσεων εξοπλισμού:
|
Αριθμός σειράς
|
Ονομασία
|
Προδιαγραφή
|
Καταγωγή
|
Ποσότητα
|
|
1
|
Αμαξοστοιχία αναρρίχησης στο εξωτερικό τοίχωμα του αγωγού (που μεταφέρει πλακέτα λήψης εικόνας)
|
PC10
|
Νταντόνγκ
|
1 σύνολο
|
|
2
|
Αμαξοστοιχία αναρρίχησης στο εξωτερικό τοίχωμα του αγωγού (που μεταφέρει μηχανή ακτινογραφίας)
|
PC11
|
Νταντόνγκ
|
1 σύνολο
|
|
3
|
Ανιχνευτής επίπεδου πίνακα
|
Σύμφωνα με την επιλογή του χρήστη, η τιμή είναι διαφορετική
|
Νταντόνγκ
|
1 σύνολο
|
|
4
|
Λογισμικό ψηφιακής λήψης και επεξεργασίας εικόνων
|
|
Νταντόνγκ
|
1 σύνολο
|
|
5
|
Εργασιακός σταθμός απόκτησης εικόνας
|
Ακριβότητα 3530
|
|
1 σύνολο
|
|
6
|
Μηχανή ακτίνων υψηλής συχνότητας σταθερής πίεσης
|
D300G
|
Νταντόνγκ
|
1 μονάδα
|
|
7
|
Στρίβας
|
φ711mm
|
Νταντόνγκ
|
1 σύνολο
|
