FD-GT-20 Ανιχνευτής Υπερήχων Σιδηροτροχιών Για Σιδηροτροχιές 43~75kg/m Επιθεώρηση Σιδηροδρομικών Γραμμών Υψηλής Ταχύτητας Μετρό
Ο ανιχνευτής σιδηροτροχιών HUATEC FD-GT-20 είναι η τρίτη γενιά ψηφιακών προϊόντων της Goworld με οθόνη χρώματος TFT και ελαφρύ τρόλεϊ που χρησιμοποιείται για σιδηροδρομικές σύστημα. Σύμφωνα με το πρότυπο UT Rail Tester TB/T 2340-2012 που εκδόθηκε από το Υπουργείο Σιδηροδρόμων (Κίνα), αυτός ο εξοπλισμός είναι ικανός για την εργασία ανίχνευσης για σιδηροτροχιές τύπου 43~75kg/m. Είναι εφαρμόσιμος σε σιδηροδρομικές γραμμές, σιδηροδρομικές γραμμές υψηλής ταχύτητας και μετρό.
Τεχνικές Προδιαγραφές
| Κανάλι |
10 κανάλια: 9 κανάλια επιθεώρησης και 1 κανάλι βαθμονόμησης. |
| Τύπος ανιχνευτή |
Ανιχνευτές διπλής στοιχείων διαφορετικής γωνίας με συχνότητες μεταξύ 2 - 2,5 MHz, συμπεριλαμβανομένων 6 ανιχνευτών 70°, 2 ανιχνευτών 37° και 1 ανιχνευτή 0°. |
| Υποδοχή |
BNC |
| Διάταξη ανιχνευτή και περιοχή ανίχνευσης |
Ολοκληρωμένη ανίχνευση ζημιών σε όλα τα κύρια μέρη της σιδηροτροχιάς, συμπεριλαμβανομένων:
2 ανιχνευτές 70° σαρώνουν την αριστερή πλευρά της κεφαλής της σιδηροτροχιάς
2 ανιχνευτές 70° σαρώνουν το κέντρο της κεφαλής της σιδηροτροχιάς
2 ανιχνευτές 70° σαρώνουν τη δεξιά πλευρά της κεφαλής της σιδηροτροχιάς
2 ανιχνευτές 37° σαρώνουν τη μέση της σιδηροτροχιάς (ρωγμές βιδών και άλλες πλάγιες ρωγμές)
1 ανιχνευτής 0° σαρώνει την κεφαλή της σιδηροτροχιάς, τη μέση της σιδηροτροχιάς, τον πυθμένα της σιδηροτροχιάς, οριζόντια ρωγμή οπής βίδας
|
| Εύρος συχνοτήτων |
1,5MHz~3,0MHz |
| Κέρδος |
0~80dB |
| Απόρριψη |
Ανενεργό, μεγάλο |
| Δυναμικό εύρος |
Όχι λιγότερο από 16dB με ελάχιστη απόρριψη, 2~6dB με μέγιστη απόρριψη |
| PRF |
400Hz ανά κανάλι |
| Λειτουργία εμφάνισης |
Σάρωση Α, Σάρωση Β, Σάρωση Α+Β |
| Εύρος ανίχνευσης |
Μπορεί να ρυθμιστεί χειροκίνητα ή αυτόματα ανάλογα με τον επιλεγμένο τύπο σιδηροτροχιάς |
| Σφάλμα εξασθενητή |
Λειτουργικό σφάλμα ανά 12dB δεν υπερβαίνει ±1dB |
| Σφάλμα κάθετης γραμμικότητας |
≤1% |
| Σφάλμα οριζόντιας γραμμικότητας |
≤15% |
| Ενισχυτικό εύρος ζώνης |
-3dB 1,5MHz~3,0MHz |
| Εύρος μπλοκαρίσματος |
Όχι μεγαλύτερο από 20mm |
| Η επίδραση της κατάστασης καταστολής στα αποτελέσματα μέτρησης |
Όταν η καταστολή του οργάνου βρίσκεται σε διαφορετικές καταστάσεις, η διαφορά πλάτους είναι 10 dB±2 dB, η αλλαγή ΔΜ της διαφοράς μεταξύ των δύο ηχών δεν υπερβαίνει τα 2 dB. |
| Η επίδραση της τάσης λειτουργίας στο ύψος της ηχούς και στην ευαισθησία ανίχνευσης (συναγερμού) του ανιχνευτή σφαλμάτων |
Εντός του ονομαστικού εύρους τάσης λειτουργίας, η θέση της πύλης και το επίπεδο συναγερμού του ανιχνευτή σφαλμάτων δεν πρέπει να παρουσιάζουν σημαντικές αλλαγές, και η διακύμανση του πλάτους της ηχούς ΔNd και η αλλαγή της ευαισθησίας ανίχνευσης (συναγερμού) ΔSd δεν υπερβαίνουν το 1 dB. |
| Σφάλμα ψηφιακής δειγματοληψίας |
Η μέγιστη προς ελάχιστη διακύμανση του πλάτους του σήματος δεν πρέπει να υπερβαίνει ±5% του ύψους της οθόνης |
| Χρόνος απόκρισης ψηφιακού ανιχνευτή σφαλμάτων |
Ο χρόνος απόκρισης του ψηφιακού ανιχνευτή σφαλμάτων δεν πρέπει να υπερβαίνει τα 5ms. |
|
Χαρακτηριστικό απόστασης πλάτους
Ο ανιχνευτής εγκάρσιων κυμάτων ανιχνεύει εγκάρσιες οπές με το ίδιο άνοιγμα και διαφορετικές ηχητικές διαδρομές. Ο ανιχνευτής 0° ανιχνεύει το μεγάλο επίπεδο πυθμένα με διαφορετικές ηχητικές διαδρομές, και η διαφορά ΔW του ύψους της ανακλώμενης κύματος πρέπει να πληροί τις ακόλουθες απαιτήσεις:
|
Ανιχνευτής 0°: ΔW ≤ 12dB στο εύρος από το βάθος των 20mm έως το υψηλότερο εύρος της καμπύλης χαρακτηριστικού πλάτους εύρους. ΔW ≤ 8dB στο εύρος από το υψηλότερο σημείο της καμπύλης χαρακτηριστικού πλάτους εύρους έως το βάθος των 150mm:
Ανιχνευτής 37°: ΔW≤12dB στο εύρος από το βάθος των 20mm έως το υψηλότερο εύρος της καμπύλης χαρακτηριστικού πλάτους εύρους. ΔW≤8dB στο εύρος από το υψηλότερο σημείο της καμπύλης χαρακτηριστικού πλάτους εύρους έως το βάθος των 150mm;
Ανιχνευτής 70°: ΔW ≤ 12 dB στο εύρος από 10mm έως 70mm που αντιστοιχεί στο βάθος ανίχνευσης.
SNR
|
| Ανιχνευτής 0°: Ανιχνεύει την κάτω επιφάνεια στο μπλοκ δοκιμής, όταν το ύψος του κύματος φτάσει το 80%, το περιθώριο στατικής ευαισθησίας είναι μεγαλύτερο ή ίσο με 24 dB. Ο λόγος σήματος προς θόρυβο δεν είναι μικρότερος από 16 dB. |
Ανιχνευτής 37°: ανιχνεύει την οπή βίδας και τη ρωγμή 3mm στην κλίση 37° στο μπλοκ δοκιμής, κάνει τα δύο κύματα ίσα, όταν το ύψος του κύματος φτάσει το 80%, το περιθώριο στατικής ευαισθησίας είναι μεγαλύτερο ή ίσο με 22dB. Λόγος σήματος προς θόρυβο όχι λιγότερο από 8dB.
Ανιχνευτής 70°: Στο μπλοκ δοκιμής, το δευτερεύον κύμα χρησιμοποιείται για την ανίχνευση της οπής επίπεδου πυθμένα Φ4mm. Όταν το ύψος του κύματος φτάσει το 80%, το περιθώριο στατικής ευαισθησίας είναι μεγαλύτερο ή ίσο με 20dB. Ο λόγος σήματος προς θόρυβο δεν είναι μικρότερος από 10dB.
Περίσσευμα ευαισθησίας
|
| Ανιχνευτής 0°: ανιχνεύει την κάτω επιφάνεια 110mm του μπλοκ δοκιμής, όταν το κύμα φτάσει το 80% ύψους, το περιθώριο ευαισθησίας δεν είναι μικρότερο από 36dB |
Ανιχνευτές 37° και 70°: Ανιχνεύουν εγκάρσια οπή Φ3×65 στο μπλοκ δοκιμής, το περιθώριο ευαισθησίας δεν είναι μικρότερο από 40dB όταν το κύμα φτάσει το 80% ύψους
Δυναμική ικανότητα ανίχνευσης σφαλμάτων (ικανότητα ανίχνευσης ελαττωμάτων)
|
| Με εξειδικευμένους ανιχνευτές σιδηροτροχιών 0°, 37°, 70°, όλα τα χειροκίνητα ελαττώματα στο μπλοκ σύγκρισης σιδηροτροχιών εκτός από τη ρωγμή 15° προς τα κάτω μπορούν να βρεθούν και να εκδοθούν αντίστοιχες ενδείξεις συναγερμού. |
Λειτουργία ρύθμισης πύλης συναγερμού |
| Η αρχική θέση, το πλάτος και το επίπεδο της πύλης συναγερμού μπορούν να ρυθμιστούν χειροκίνητα |
Λειτουργία συναγερμού |
| Συναγερμός σε πραγματικό χρόνο (συναγερμός εισερχόμενου κύματος και συναγερμός απώλειας κύματος) |
Συναγερμός διπλού κύματος οπής βίδας
Καθυστέρηση συναγερμού ένας από δύο
Ένδειξη συναγερμού
|
| Λειτουργία ηχητικού και φωτεινού συναγερμού, ο όγκος και η συχνότητα του συναγερμού μπορούν να ρυθμιστούν. |
Μέτρηση κυματομορφής |
| Αυτόματη μέτρηση και εμφάνιση της ηχητικής διαδρομής του υψηλότερου κύματος, της οριζόντιας και κάθετης απόστασης εντός της πύλης. |
Καμπύλη κέρδους |
| Ο χρήστης μπορεί να ρυθμίσει την καμπύλη κέρδους (8 σημεία) σύμφωνα με τις πραγματικές ανάγκες. |
Εγγραφή ανίχνευσης σφαλμάτων |
| Πλήρης εγγραφή δεδομένων (έως 50 χλμ.), τα δεδομένα μπορούν να εξαχθούν και να αναπαραχθούν |
Μέθοδος εισαγωγής λειτουργίας |
| Εισαγωγή οθόνης αφής |
Οθόνη |
| Ανάλυση 1280×800 |
Οθόνη αφής |
| Χωρητική, υψηλής αντοχής, ανθεκτική στις γρατζουνιές, |
υποστηρίζει χειρόγραφη εισαγωγή
Θύρες
|
| USB 2.0 |
LAN 100Mbps
WIFI 802.11 a/b/g/n
bluetooth BT 4.0
Τροφοδοσία
|
| DC 12V (πακέτο μπαταριών λιθίου) |
Χρόνος λειτουργίας |
| ≥8 ώρες |
Χωρητικότητα δεξαμενής νερού |
| ≥20L |
Ακρίβεια εμφάνισης εικόνας Β |
| Τόσο η τεταγμένη όσο και η απόσταση είναι 2mm |
Ακρίβεια τροχού κωδικοποίησης |
| 2mm |
Ταχύτητα ανίχνευσης σφαλμάτων |
| Μέγιστο 5,0 χλμ/ώρα |
Θερμοκρασία λειτουργίας |
| -15℃~45℃ |
Διαστάσεις |
| Οι συνολικές διαστάσεις του οχήματος σε κατάσταση λειτουργίας είναι περίπου 780mm × 290mm × 1006mm. |
Βάρος |
| Το πλαίσιο είναι περίπου 24kg. Το όργανο υπερήχων είναι περίπου 2,4kg. Η μπαταρία του οργάνου είναι 830g. Ο τερματικός σταθμός λειτουργίας (ανθεκτικό tablet) είναι 730g. Το τρόλεϊ που είναι εξοπλισμένο με 5 ομάδες ανιχνευτών είναι περίπου 1,4kg. |
1. Εισαγωγή στον Ψηφιακό Ανιχνευτή Υπερήχων Σιδηροτροχιών FD-GT-20 |
Ο ανιχνευτής σιδηροτροχιών FD-GT-20 είναι η τρίτη γενιά ψηφιακών προϊόντων της HUATEC Group με οθόνη χρώματος TFT και ελαφρύ τρόλεϊ που χρησιμοποιείται για σιδηροδρομικό σύστημα. Σύμφωνα με το πρότυπο UT Rail Tester TB/T 2340-2012 που εκδόθηκε από το Υπουργείο Σιδηροδρόμων (Κίνα), αυτός ο εξοπλισμός είναι ικανός για την εργασία ανίχνευσης για σιδηροτροχιές τύπου 43~75kg/m. Εντοπίζει αποτελεσματικά διάφορα ελαττώματα στην κεφαλή, τον πυθμένα και το
πέλμα μιας σιδηροτροχιάς, εφαρμόσιμο σε σιδηροδρομικές γραμμές, σιδηροδρομικές γραμμές υψηλής ταχύτητας και μετρό.Το όργανο υιοθετεί τη λειτουργία κεντρικής μονάδας υπερήχων + τερματικού λειτουργίας και συνδέεται μέσω ασύρματου WIFI. Ενώ βελτιώνει την εμπειρία λειτουργίας του πελάτη, η λειτουργία Internet plus του οργάνου μπορεί να επεκταθεί για να πραγματοποιήσει ποικίλες λειτουργίες όπως διαχωρισμός ανίχνευσης ανθρώπου-μηχανής, διαδικτυακή αποθήκευση δεδομένων, αποθήκευση δεδομένων σε πραγματικό χρόνο εκτός σύνδεσης, εντοπισμός GPS, αποθήκευση δεδομένων στο cloud κ.λπ. Και μπορείτε να προσαρμόσετε τον δικό σας τερματικό σταθμό λειτουργίας υπερήχων σύμφωνα με τις δικές σας ανάγκες.
2. Χαρακτηριστικά
(1) Το πλαίσιο του τρόλεϊ είναι συμπαγές, ανθεκτικό και εύκολο στη συντήρηση.
(2) Δεξαμενή νερού ενσωματωμένης εργαλειοθήκης μεγάλης χωρητικότητας.
(3) Ολοκληρωμένη βάση ανιχνευτή ανύψωσης, ο ανιχνευτής είναι εύκολος στην αφαίρεση και αντικατάσταση.
(4) Μικρό μέγεθος και φορητό, με βιομηχανικό ανθεκτικό πάνελ αφής.
(5) Εξαιρετικοί δείκτες απόδοσης, σύμφωνα με τα σχετικά πρότυπα.
(6) Υποστήριξη εντοπισμού GPS, αποθήκευσης δεδομένων στο cloud, αυτόματης αναγνώρισης ομιλίας και άλλων λειτουργιών.
(7) Μια λειτουργική εφαρμογή που καλύπτει τις ανάγκες ανίχνευσης σφαλμάτων.

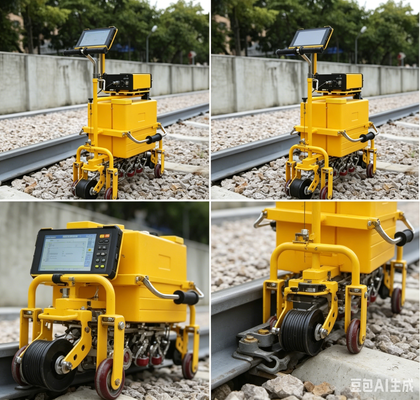

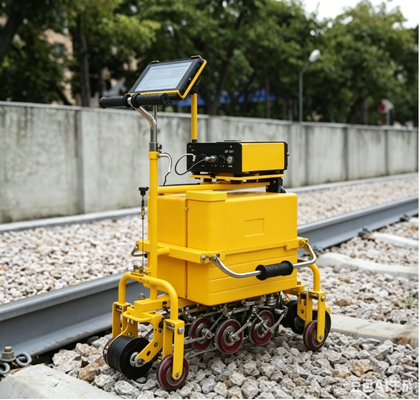

3. Δομή εμφάνισης τρόλεϊ
4. Δομή εμφάνισης οργάνου
Το όργανο είναι μικρό και φορητό, οι συνολικές διαστάσεις: 94X222X225mm, καθαρό βάρος περίπου 1,8kg
5.
Δεξαμενή νερού ενσωματωμένης εργαλειοθήκης μεγάλης χωρητικότηταςΗ πλαστική δεξαμενή νερού, γεμάτη με νερό, είναι 20L.
6.Ενσωματωμένη βάση ανιχνευτή
Όλοι οι ανιχνευτές είναι κλειστοί στο κάτω μέρος του αυτοκινήτου, οι οποίοι μπορούν να ανυψωθούν ή να αφαιρεθούν μεμονωμένα, και ο ανιχνευτής μπορεί να αφαιρεθεί και να αντικατασταθεί πιο εύκολα.
7. Βιομηχανικό ανθεκτικό tablet
Βιομηχανικό ανθεκτικό tablet οθόνης αφής, ανθεκτικό στη σκόνη, το νερό και τους κραδασμούς.
8. Εξειδικευμένο λογισμικό εφαρμογής ανίχνευσης σφαλμάτων οργάνου
Για τα χαρακτηριστικά λειτουργίας του πάνελ αφής, ειδικά σχεδιασμένο λογισμικό εφαρμογής καθιστά την επιλογή λειτουργιών και τη ρύθμιση παραμέτρων ευκολότερη.
9. Λογισμικό αναπαραγωγής δεδομένων ανίχνευσης σφαλμάτων υπολογιστή
Η ταχύτητα αναπαραγωγής δεδομένων είναι ρυθμιζόμενη, υποστηρίζει έξυπνη αναπαραγωγή, φιλτράρισμα συμβάντων, στατιστικά στοιχεία, αναζήτηση δεδομένων, εκτύπωση, εξαγωγή και άλλες λειτουργίες.
Παράρτημα 1. Χαρακτηριστικά και Ιδιότητες
Η εμφάνιση της κεντρικής μονάδας είναι συμπαγής, στιβαρή και ελαφριά, και η
- συναρμολόγηση και αποσυναρμολόγηση είναι απλές. Καλή περιβαλλοντική προσαρμοστικότητα, θερμοκρασία περιβάλλοντος εργασίας -15 °C ~ 45 °C, συνεχής χρόνος εργασίας όχι λιγότερο από 8 ώρες, αντι-δονητική και αντι-παρεμβολική, βαθμός προστασίας IP65.Η κεντρική μονάδα έχει πολλαπλά κανάλια ανίχνευσης σφαλμάτων (πολλοί ανιχνευτές μπορούν να συνδεθούν σε διαφορετικές γωνίες), και λειτουργεί διαδοχικά με χρονικό διαμοιρασμό.
- Οι ανιχνευτές 0, 37 και 70 μοιρών έχουν σχεδιαστεί για να ανιχνεύουν πλήρως τα κύρια μέρη της σιδηροτροχιάς.
- Η δομή της κεντρικής μονάδας είναι της μορφής "server + client". Ο "server", η κεντρική μονάδα (χωρίς είσοδο και οθόνη), είναι μια μονάδα υπερήχων 1-Ν καναλιών. Ο "client" είναι ο τερματικός σταθμός λειτουργίας (είσοδος και οθόνη), η κεντρική μονάδα και ο client (τερματικός σταθμός λειτουργίας) επικοινωνούν μέσω ενσύρματου δικτύου LAN (ή ασύρματου WIFI) για δικτυακή επικοινωνία.
- Κύκλωμα εκπομπής αρνητικής παλμικής διέγερσης τετραγωνικού κύματος
- Το αναλογικό φίλτρο αυξάνει τον λόγο σήματος προς θόρυβο της κεντρικής μονάδας.
- Το κέρδος του καναλιού είναι ένας συνδυασμός "βασικού κέρδους" + "κέρδους αντιστάθμισης".
- Το εύρος ανίχνευσης, η ταχύτητα ήχου υλικού και η μετατόπιση παλμού ρυθμίζονται αυτόματα σύμφωνα με τον επιλεγμένο τύπο σιδηροτροχιάς.
- Οι λειτουργίες των συμβατικών βασικών παραμέτρων υπερήχων είναι χειροκίνητα ρυθμιζόμενες (εύρος ανίχνευσης, ταχύτητα ήχου υλικού, σημείο μηδέν ανιχνευτή, μπροστινό άκρο, γωνία, θέση έναρξης πύλης, πλάτος και επίπεδο, κ.λπ.).
- Με λειτουργία απόρριψης.
- Η συχνότητα επανάληψης καναλιού είναι σταθερή στα 400 Hz ανά κανάλι.
- Με λειτουργία επαλήθευσης καναλιού.
- Έχει λειτουργίες εμφάνισης Α, Β και Α+Β.
- Με λειτουργία ηχητικού και φωτεινού συναγερμού.
- Με λειτουργία φωνητικής υπόδειξης.
- Η διαδικασία υλοποίησης του οχήματος έχει λειτουργία προειδοποίησης υπερβολικής ταχύτητας.
- Έχει τη λειτουργία αυτόματης μέτρησης της ηχητικής διαδρομής, της οριζόντιας και κάθετης απόστασης του υψηλότερου κύματος στην πύλη συναγερμού.
- Έχει λειτουργία σήμανσης (τραυματισμός, αριθμός τροχιάς, προώθηση οχήματος, οπισθοχώρηση, κ.λπ.).
- Ενσωματωμένη λειτουργία καμπύλης αντιστάθμισης, η καμπύλη μπορεί να επεξεργαστεί (δημιουργία, τροποποίηση, διαγραφή).
- Ο όγκος και η συχνότητα συναγερμού μπορούν να ρυθμιστούν για κάθε κανάλι.
- Με λειτουργία αποτυχίας σύζευξης ανιχνευτή ανίχνευσης.
- Λειτουργία προσαρμογής χρώματος διεπαφής εμφάνισης, ένδειξη πύλης καναλιού, κυματομορφής, συναγερμού, κατεύθυνσης ανιχνευτή, γωνίας ανιχνευτή, καναλιού εμφάνισης Β.
- Με τη λειτουργία προσαρμογής χρώματος φόντου διεπαφής εμφάνισης.
- Ο χρήστης μπορεί να προσαρμόσει πρόσθετες παραμέτρους εργασίας.
- Λειτουργία πλήρους εγγραφής ανίχνευσης σφαλμάτων
- Λειτουργίες διαχείρισης δεδομένων ανίχνευσης σφαλμάτων (αποθήκευση, διαγραφή, ανάκληση, αναπαραγωγή, εξαγωγή).
- Το λογισμικό της κεντρικής μονάδας και του τερματικού λειτουργίας μπορεί να αναβαθμιστεί μέσω εξωτερικής μονάδας USB flash drive.
- Με λειτουργία εισαγωγής μέσω οθόνης αφής, μπορεί να συνδεθεί εξωτερικό πληκτρολόγιο Bluetooth.
- Με λειτουργία πληροφοριών τοποθεσίας GPS.
- Με άμεση εμφάνιση ταχύτητας.
- Με λειτουργία επαλήθευσης χιλιομετρικής απόστασης.
- Έχει λειτουργία διάτρησης.
- Λειτουργία παγώματος κυματομορφής.
- Δικτυακή επικοινωνία (Συνδεδεμένο με τον τερματικό σταθμό λειτουργίας)
- Αναπαραγωγή δεδομένων στον υπολογιστή σας
- Με λειτουργία επίδειξης λειτουργίας λογισμικού οργάνου, μπορεί να χρησιμοποιηθεί για την εκπαίδευση χρηστών οργάνων
