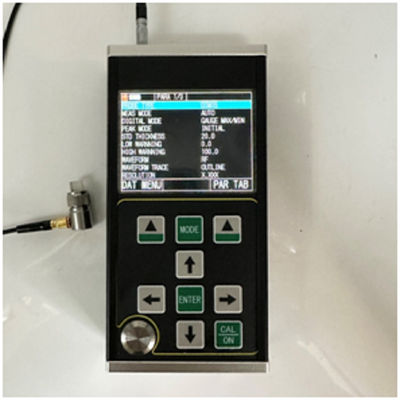

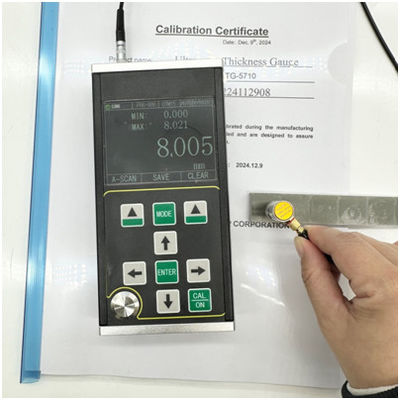

Φορητός Υπερηχητικός Μετρητής Πάχους A-Scan B-Scan TG-5700 με Αποθήκευση Δεδομένων 100.000, Όργανο Μέτρησης Πάχους Μετάλλου, Πλαστικού, Γυαλιού
Το TG-5710 είναι ένας ολοκαίνουργιος φορητός ψηφιακός υπερηχητικός μετρητής πάχους υψηλής ακρίβειας με A/B scan. Υιοθετεί την αρχή της υπερηχητικής μέτρησης πάχους βασισμένη στην ανάκλαση παλμών. Είναι κατάλληλο για τη μέτρηση του πάχους υλικών που μπορούν να κάνουν το υπερηχητικό κύμα να διαδίδεται σε αυτά με σταθερή ταχύτητα και να λαμβάνει την ανάκλαση από την πίσω πλευρά τους. Η ανάλυση μέτρησης είναι 0.001mm και το εύρος μέτρησης είναι τόσο λεπτό όσο 0.10mm (χάλυβας).
Αυτό το προϊόν μπορεί να μετρήσει με ακρίβεια πλάκες και επεξεργασμένα εξαρτήματα. Από την άλλη πλευρά, μπορεί να παρακολουθεί τον βαθμό λεπτότητας σωλήνων και δοχείων πίεσης σε εξοπλισμό παραγωγής μετά από διάβρωση κατά τη χρήση. Μπορεί να χρησιμοποιηθεί σε πετρελαϊκές, χημικές, μεταλλουργικές, ναυπηγικές, αεροδιαστημικές, ενεργειακές και άλλες βιομηχανίες.
Αυτό το προϊόν συμμορφώνεται με τα ακόλουθα πρότυπα: Προδιαγραφή Βαθμονόμησης για υπερηχητικό μετρητή πάχους (JJF 1126-2004).
Παράμετροι Προδιαγραφών
| Στοιχείο |
TG-5710 |
| Τύπος ανιχνευτή |
Μονοκρυσταλλικός ανιχνευτής / Δικρυσταλλικός ανιχνευτής |
| Εύρος μέτρησης (χάλυβας 45#) |
0.15mm – 1800mm |
| Σφάλμα ένδειξης (<10mm) |
±0.005mm |
| Σφάλμα ένδειξης (≥10mm) |
±0.1% |
| Σφάλμα επαναληψιμότητας |
±0.001mm (Αυτοέλεγχος) |
| Σταθερότητα ένδειξης |
Υιοθετείται τεχνολογία διέλευσης μηδενικής διατομής και πολλαπλής ηχούς για να διασφαλιστεί ότι η τιμή μέτρησης πάχους δεν επηρεάζεται από την ισχύ του ηχούς, τον συντελεστή εξασθένησης υλικού, το κέρδος και το ύψος της πύλης, και έχει υψηλή σταθερότητα και αξιοπιστία μέτρησης. |
| Συχνότητα μέτρησης |
4Hz,8Hz,16Hz |
| Ανάλυση |
0.1mm,0.01mm,0.001mm(0.01inch,0.001inch,0.0001inch) |
| Γεννήτρια παλμών |
Υιοθετείται εκπομπή αρνητικού τετραγωνικού κύματος, και το πλάτος και η τάση του παλμού ταιριάζουν αυτόματα με τον ανιχνευτή. |
| Εύρος ταχύτητας ήχου |
400-19999m/s |
| Μπλοκ βαθμονόμησης |
4mm (χάλυβας) |
| Αυτόματη απενεργοποίηση |
Μπορεί να επιλεγεί 5 λεπτά, 10 λεπτά, 20 λεπτά και χειροκίνητη απενεργοποίηση. |
| Βαθμονόμηση ανιχνευτή |
Βαθμονόμηση ενός σημείου, βαθμονόμηση πολλαπλών σημείων |
| Κέρδος |
Αυτόματος έλεγχος κέρδους, Χειροκίνητος έλεγχος κέρδους |
| Εύρος κέρδους |
0~70dB |
| Λειτουργία ανίχνευσης |
Ραδιοσυχνότητα (RF), θετικό ημίκυμα (POS), αρνητικό ημίκυμα (NEG), πλήρες κύμα (FULL) |
| Λειτουργία μέτρησης |
(1) MB-E: λειτουργία μέτρησης βασισμένη στον χρόνο διέλευσης από τον αρχικό ήχο στον πρώτο κάτω ήχο. (2) E-E: λειτουργία μέτρησης διέλευσης επίστρωσης, προαιρετικός οποιοσδήποτε ήχος Em–En. (3) ME-E: λειτουργία μέτρησης πολλαπλών ηχών. (4) THIN: λειτουργία μέτρησης λεπτού τοιχώματος. |
| Αριθμητική λειτουργία |
Λειτουργία τιμής πάχους, λειτουργία διαφοράς/ρυθμού μείωσης, λειτουργία μέγιστης/ελάχιστης τιμής |
| Λειτουργία A-scan |
Διαθέσιμη |
| Λειτουργία B-scan |
Διαθέσιμη |
| Ένδειξη σύζευξης |
Διαθέσιμη |
| Ένδειξη μπαταρίας |
Διαθέσιμη |
| Γλώσσα |
Αγγλικά |
| Μονάδα |
mm/inch |
| Λειτουργία μενού |
Διαθέσιμη |
| Λειτουργία λογισμικού |
Δυναμική ρύθμιση πύλης, ρύθμιση κενού (Blank), ρύθμιση κενού ηχούς (E-blank), πάγωμα ηχούς, μετατόπιση και κλιμάκωση ηχούς |
| Λειτουργία αποθήκευσης |
Μπορεί να αποθηκεύσει 100.000 πάχη (100 ομάδες, 1000 σε κάθε ομάδα), 500 ομάδες κυματομορφών A-scan και 500 ομάδες κυματομορφών B-scan ταυτόχρονα. |
| Αναβάθμιση προγράμματος κεντρικής μονάδας |
Διαθέσιμη |
| Οθόνη |
Έγχρωμη οθόνη TFT-LCD 3.5" QVGA (320 × 240) |
| Μετάδοση δεδομένων |
Υποστηρίζει σειριακή επικοινωνία USB3.0 και μεταδίδει δεδομένα στον υπολογιστή. |
| Θερμοκρασία λειτουργίας |
-10℃～+50℃; Με ειδικές απαιτήσεις, μπορεί να φτάσει τους -20℃ |
| Τάση λειτουργίας |
Απαιτούνται τέσσερις μπαταρίες AA. Όταν η ισχύς είναι ανεπαρκής, υπάρχει προειδοποίηση χαμηλής τάσης. |
| Συνολικές διαστάσεις |
204 x 100 x 36 (mm) |
| Συνολικό βάρος |
310 g (χωρίς μπαταρία) |
|
|
Κύρια Χαρακτηριστικά Λειτουργίας
Αυτό το προϊόν διαθέτει λειτουργία A-scan, λειτουργία B-scan και λειτουργία αριθμητικής απεικόνισης.
● Το εύρος μέτρησης είναι ευρύ, και υιοθετείται η μοναδική τεχνολογία "πολλαπλής ηχούς" για την πραγματοποίηση μέτρησης εξαιρετικά λεπτών εξαρτημάτων, με ελάχιστο πάχος μέτρησης 0.15mm (χάλυβας).
● Αυτό το προϊόν μπορεί να μετρήσει το πάχος με υψηλή ακρίβεια, και η μέγιστη ανάλυση μέτρησης μπορεί να φτάσει τα 0.001mm. Η ανάλυση επανάληψης μπορεί να φτάσει τα ±0.002mm.
● Έχει τις λειτουργίες διέλευσης επίστρωσης και μέτρησης ήχου προς ήχο, που χρησιμοποιούνται για τη μέτρηση υλικών με στρώμα βαφής και επίστρωση στην επιφάνεια.
● Πολλαπλές λειτουργίες μέτρησης: οι λειτουργίες mb-e, E-E και me-e καλύπτουν τη μέτρηση συμβατικών παχιών τεμαχίων. Η λειτουργία Thin πραγματοποιεί τη μέτρηση λεπτών εξαρτημάτων.
● Οι αριθμητικές λειτουργίες περιλαμβάνουν: συμβατική λειτουργία τιμής πάχους, λειτουργία διαφοράς/ρυθμού μείωσης και λειτουργία μέγιστης τιμής.
● Δύο λειτουργίες κέρδους: αυτόματο κέρδος / χειροκίνητο κέρδος.
● Μπορεί να ρυθμιστεί χειροκίνητη απενεργοποίηση και αυτόματη απενεργοποίηση, με λειτουργία εξοικονόμησης ενέργειας.
● Υποστηρίζει ποικιλία ανιχνευτών, συμπεριλαμβανομένων δικρυσταλλικών και μονοκρυσταλλικών ανιχνευτών, και υποστηρίζει ανιχνευτή υψηλής συχνότητας έως 20MHz.
● Υποστηρίζει μαζική αποθήκευση και μπορεί να αποθηκεύσει 100.000 τιμές πάχους, 500 ομάδες κυματομορφών A-scan και 500 ομάδες κυματομορφών B-scan ταυτόχρονα.
● Μεγάλη έγχρωμη οθόνη TFT-LCD 3.5 ιντσών με ανάλυση υψηλής ευκρίνειας 320x240 (QVGA).
● Διαθέτει ποικίλες μεθόδους βαθμονόμησης, υποστηρίζει λειτουργίες βαθμονόμησης ενός σημείου, πολλαπλών σημείων και χειροκίνητης βαθμονόμησης, και μπορεί να βαθμονομήσει ταυτόχρονα την ταχύτητα ήχου και τη μηδενική θέση του ανιχνευτή. Υποστηρίζει διόρθωση v-path δικρυσταλλικού ανιχνευτή.
● Υποστηρίζει τη μετατροπή μετρικού και βρετανικού συστήματος. Μπορεί να εναλλάσσεται μεταξύ μονάδων χιλιοστών και ιντσών.
● Υποστηρίζει αγγλική απεικόνιση.
Εφαρμόσιμα Υλικά
Είναι κατάλληλο για τη μέτρηση του πάχους μετάλλων (όπως χάλυβας, χυτοσίδηρος, αλουμίνιο, χαλκός κ.λπ.), πλαστικών, κεραμικών, γυαλιού, ρητίνης, υαλοΐνας και άλλων καλών αγωγών υπερήχων.
Βασικές Αρχές
Η αρχή της υπερηχητικής μέτρησης πάχους είναι παρόμοια με αυτή της μέτρησης ηχητικών κυμάτων. Ο υπερηχητικός παλμός που εκπέμπεται από τον ανιχνευτή φτάνει στο μετρούμενο αντικείμενο και διαδίδεται μέσα σε αυτό. Όταν φτάσει στη διεπιφάνεια του υλικού, ανακλάται πίσω στον ανιχνευτή. Το πάχος του μετρούμενου υλικού καθορίζεται με ακριβή μέτρηση του χρόνου διάδοσης του υπερήχου στο υλικό.
Προαιρετικοί ανιχνευτές:
| Δικρυσταλλικός ανιχνευτής TS400 |
10Mhz |
5mm |
0.5-50mm |
| Δικρυσταλλικός ανιχνευτής TS500 |
5Mhz |
5mm |
1.0-65mm |
| Δικρυσταλλικός ανιχνευτής TS510 |
5Mhz |
10mm |
1.0-500mm |
| Μονοκρυσταλλικός ανιχνευτής DTM15 |
15 MHz |
6mm |
0.15-22.5mm |
| Μονοκρυσταλλικός ανιχνευτής DTM7.5 |
7.5Mhz |
6mm |
0.5-22.5mm |
| Μονοκρυσταλλικός ανιχνευτής DTM10 |
10Mh |
6mm |
0.3-22.5mm |
| Μονοκρυσταλλικός ανιχνευτής DTM5 |
5M |
6mm |
1.0-22.5mm |
| Μονοκρυσταλλικός ανιχνευτής BD510 |
10Mh |
10mm |
1-1000mm |
| Μονοκρυσταλλικός ανιχνευτής BD212 |
2MHz |
12mm |
4-1800mm |
| Καλώδιο δικρυσταλλικού ανιχνευτή |
|
| Καλώδιο μονοκρυσταλλικού ανιχνευτή |
|
